2025年4月9日汽車電工電子技術綜合應用創新實訓考核裝置

SBNEV-3汽車電工電子技術綜合應用創新實訓考核裝置

一、產品概述:

汽車電工電子技術綜合應用創新實訓考核裝置根據汽車電工電子課程的內容，按照積木式型材搭建。采用模塊化設計，將汽車常用的電工電子元件（如電阻、晶體管、保險絲、繼電器、自感互感線圈等）、執行元件（如電機等）等基礎知識等全面展示。該設備用于電工電子基礎教學，滿足汽車基礎教學任務。通過實訓任務將復雜抽象的知識形象化、簡單化，便于學生很好理解電工電子基礎知識，減少教師授課難度，提升教學和實訓質量。

汽車電工電子技術綜合應用創新實訓考核裝置配備各種交直流電源、信號源、儀表、汽車電工電子實訓模塊等，具有較完善的安全保護措施，適用于國內汽車電工電子基礎、電工原理、電路元件檢測分析等課程實驗。

汽車電工電子實訓模塊由透明封閉元件盒及PCB板構成。元件盒體由透明有機工程塑料注塑而成，具有示教功能，使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、元件更換容易。

透明元件盒采用多元件、典型實訓單元電路、典型傳感器等制成；導線插孔采用2mm防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓模塊有四個彈性插腳，與專用實訓孔板配套使用。透明封閉元器件放置在實驗操作桌下邊存儲柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

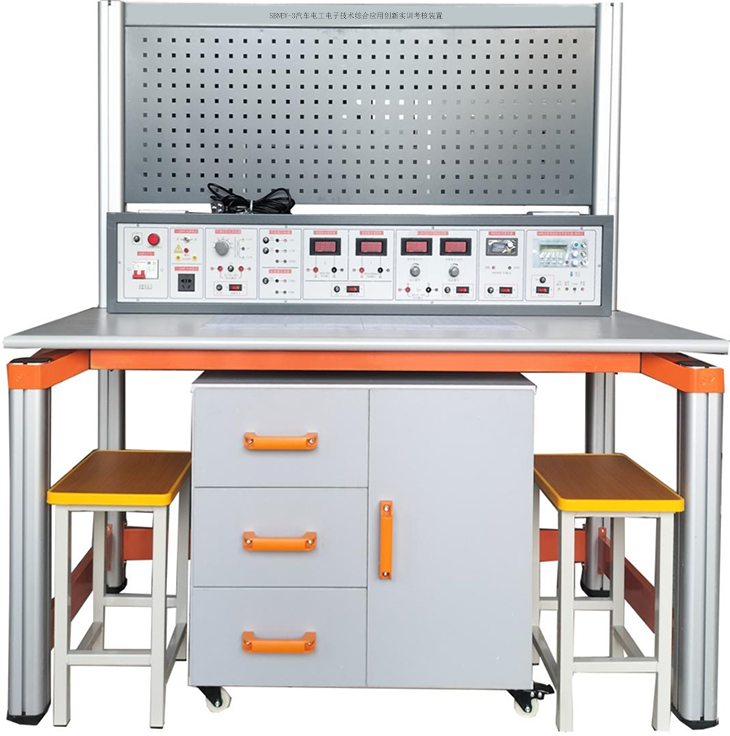

（設備外形參考圖片，具體以實物配置為準）

二、設備技術指標

（1）工作電源：單相三線 AC 220V±10% 50Hz。

（2）溫度：－10～40℃；環境濕度：≤90%（25℃）

（3）外形尺寸：長×寬×高=1400×700×1500mm（可根據實際要求定做）

（4）整機功耗：≤800V.A

（5）安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。

三、實訓臺基本配置及功能介紹 :實訓裝置由實訓臺、電源控制屏、實訓模塊等組成。

（一）電源控制屏:控制屏為鐵質雙層亞光密紋噴塑結構，鋼質面板，為實訓提供交直流電源、信號源和測量儀表等。

具體功能如下：

1.交流電源

(1) 高壓交流電源：四路AC220V電源接口，可為外配儀器設備提供工作電源。

(2) 低壓交流電源：分3V、6V、9V、12V、15V、20V、24V七檔可調，輸出端具有短路保護功能，同時還提供帶中心抽頭雙17V交流電源。

2.直流電源

(1)可調直流電源：1路0.0V～30V/2A連續可調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。

(2)固定直流電源：+12V/3A、+5V/5A固定輸出。

3.測量儀表

1）數字直流電流表:測量范圍：0～2000mA，三位半數顯。

2）數字直流電壓表:測量范圍：0～30V，三位半數顯。

4.信號發生器模塊：

（1）工作電壓:3.3~30V;

（2）頻率范圍:1Hz~150KHz;

（3）頻率精度:在每個范圍上的精度是2%左右;

（4）信號負載能力:輸出電流可在5~30ma左右;

（5）輸出幅度:PWM幅值與供電電壓相等;

（6）環境溫度:L-20~+70"C.

（7）用作方波信號發生器，產生方波信號供實驗開發使用;

（8）用來產生控制電機驅動器的方波信號;

（9）產生可調脈沖，可供MCU使用;

（10）產生可調脈沖，控制相關電路(PWM調光調速等應用)。

5.直流無刷電機及驅動控制單元（采用模塊化設計，裝在透明實訓盒內）

（二）實訓桌

1、實訓桌采用四個工業鋁型材立柱為支撐，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。

2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；

3、提供實訓儲物柜1套，柜體設有雙門柜用于放置透明實訓模塊。設有抽屜用于放置實訓導線和指導書等。

四、汽車電工電子技術綜合應用創新實訓考核設備配置清單

序號	配置名稱	單位	數量	備注
1	學生電源儀表臺	臺	1
2	學生桌	個	1	含電工電子基礎透明創新實驗模塊（詳見附件清單）
3	正版輔助教學軟件資源	套	1	1.仿真教學軟件（1）電機與變壓器仿真教學軟件（正版3D軟件，有軟件著作權，便于升級）（2）電力拖動仿真教學軟件（正版3D軟件，有軟件著作權，便于升級）（3）電工作業培訓（包含用電安全與觸電急救）仿真教學軟件（正版3D軟件，有軟件著作權，便于升級）（4）電子技能虛擬實訓軟件（正版3D軟件，有軟件著作權，便于升級）

五、新能源汽車電工電子基礎實驗模塊配置

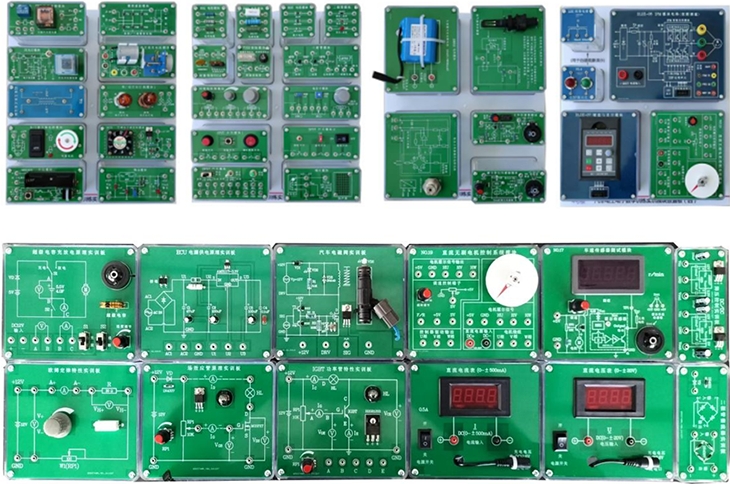

汽車電工電子基礎實訓模塊由透明封閉元件盒及PCB板構成。元件盒體由透明有機工程塑料注塑而成，具有示教功能，使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、元件更換容易。元件盒面板尺寸58mm*58mm，尺寸58mm*124mm，124mm*146mm三種規格。

1.透明電阻模塊 3塊

安裝多種電阻，元件引腳2mm端子引出。

2.透明電位計模塊1塊

安裝多種精密可調電位器，元件引腳2mm端子引出。

3.透明可變電阻器模塊1塊

安裝多種可變電阻器，元件引腳2mm端子引出。

4.二極管模塊1塊：安裝有發光二極管及單向二極管等器件，元件引腳2mm端子引出。

5.三極管模塊1塊：安裝有多種NPN/PNP三極管及晶閘管等器件，元件引腳2mm端子引出。

6.保險模塊2塊：安裝有多種多種類型保險，如汽車保險，普通保險管，可恢復保險等器件，元件引腳2mm端子引出。

7.DPDT開關模塊1塊：安裝有多個DPDT類開關器件，元件引腳2mm端子引出。

8.SPST開關模塊2塊：安裝有多個SPST類開關器件，元件引腳2mm端子引出。

9.單/雙燈絲燈泡模塊1塊：安裝有單鎢絲燈泡及雙鎢絲燈泡等器件，元件引腳2mm端子引出

10.IS05針繼電器模塊1塊：安裝多個5針繼電器，元件引腳2mm端子引出。

11.閃光燈模塊 1塊：安裝汽車閃光繼電器等器件，元件引腳2mm端子引出。

12.光學傳感器模塊 1塊

通過遮擋光學傳感器模塊輸出脈沖信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。

13.霍爾效應傳感器模塊 1塊：通過調節電機速度，輸出脈沖信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。

14.18650電池模塊 1塊：安裝多個18650鋰電池，可連接組成電池組，也可配合其他模塊完成項目，引腳2mm端子引出。

15.三相交流發電機模塊 1塊：通過轉動三相發電機電機，輸出電壓信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。

16.降壓模塊 1塊：接入高電壓信號轉化成低電壓信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。

17.整流濾波模塊 1塊：安裝有三相整流電路及單相整流電路，配合三相交流發電機模塊模塊可對其電壓進行整流濾波輸出，元件引腳2mm端子引出。

18.場效應管原理實訓板：實訓板內置200V/16A大功率場效應管，具有G極電壓調節電路，預留≥2mm IG電流測量端子，ID電流測量端子，VDS電壓測量端子，面板含絲印電路圖，采用燈泡作為漏極負載。

19.IGBT功率管特性實訓板

實訓板內置1200V/20A大功率IGBT管，引出集電極電流測試端子，集電極電壓測試端子，發射極電流測量端子，柵極電流測量端子，柵極電壓測量端子。集電極采用燈泡作為負載。柵極采用可調電阻調節柵極電壓，可調節使IGBT進入導通和截止狀態。

20.三相無刷電機驅動控制實訓板：采用BLDC無刷電機及驅動控制系統，驅動三相電機運轉。通過電位器無極調節其波形頻率進而控制三相電機的轉速。轉速脈沖同時連接到轉速表，測量電機的轉速并顯示。

21.自感/互感現象演示1塊

22.運算放大器模塊1塊，可進行比較器，反向器等運算。

★23. 電子實訓創新教學與管理模塊1塊（無線射頻卡，手持式RFID讀卡器的應用）

（1）印刷線路板為單層印刷電路板，印刷線路板厚度為2mm，每塊印刷線路板四個角上有4mm鏍絲固定孔。

（2）印刷線路板的正面印刷：正面用白底黑字清晰的繪制出器件符號。印刷線路板的反面制作：印刷線路板線寬3mm，器件裝在反面, 正面用鍍金接線孔引出。

（3）線路板固定在塑料密封盒口上，塑料密封盒底內貼一個寫有編號內容的無線射頻卡，手持式RFID讀卡器，除了要能讀寫無件盒的編號，還要能顯示出該元件盒的標準答案。

（4）元器件檢測元件為三極管、電解電容、二極管，晶閘管、單結晶體管檢測內容為器件類型、管腳名及好壞的判斷，每塊檢測板在內部接線要有所差異，如三極管的E、B、C三個極任意接到編號為1、2、3的三個引出點上。
