2024年6月3日智能電工實訓考核裝置,智能電工實訓設備

SB-101-E型智能電工實訓考核裝置

一、智能電工實訓考核裝置概述

智能電工實訓考核裝置依據國家人力資源與社會保障部《技工院校工學結合課程教學改革試點工作方案》設計，圍繞典型工作任務（即FMS）確定課程目標，選擇課程內容，制定專業教學計劃，根據國家職業標準中相關內容，將機電工學結合中有關《電工技術》、《電工基本技能》、《電工測量與儀表》、《電機與電氣控制》、《電動機控制電路》、《電力拖動控制電路》等相關專業模塊通過工作任務的訓練有機結合在一起，實現將典型工作任務量化為多各子任務，循序漸進的貫徹以任務引領、項目驅動、模塊化教學的新理念，遵循教學規律，利用多媒體教學、網絡教學及情景化教學的先進手段，將復雜的知識點簡單化，深奧的理論點明晰化，貼近實際的企業工作內容與流程，將實訓車間與企業、實訓老師與企業職員、實訓內容與工作任務真正融合為一，達到工學結合教學目的。智能電工實訓考核裝置是以電工技能考核訓練為核心，利用工業情景化設施建，配套教學化處理過的工作流程與管理制度，讓學生通過任務進行實訓教學。設備可同時讓2名學生同時操作，通過小組的團隊形式開展工作任務，并通過角色分工按照各自的工作流程進行。在實訓工作的同時可以進行理論教學，實現"做""學""教"一體。本設備也適合技工學校機電類專業《電氣設備維修》課程的實習，還適合職業培訓學校的安裝、維修電工中級班的培訓、實操和考核。

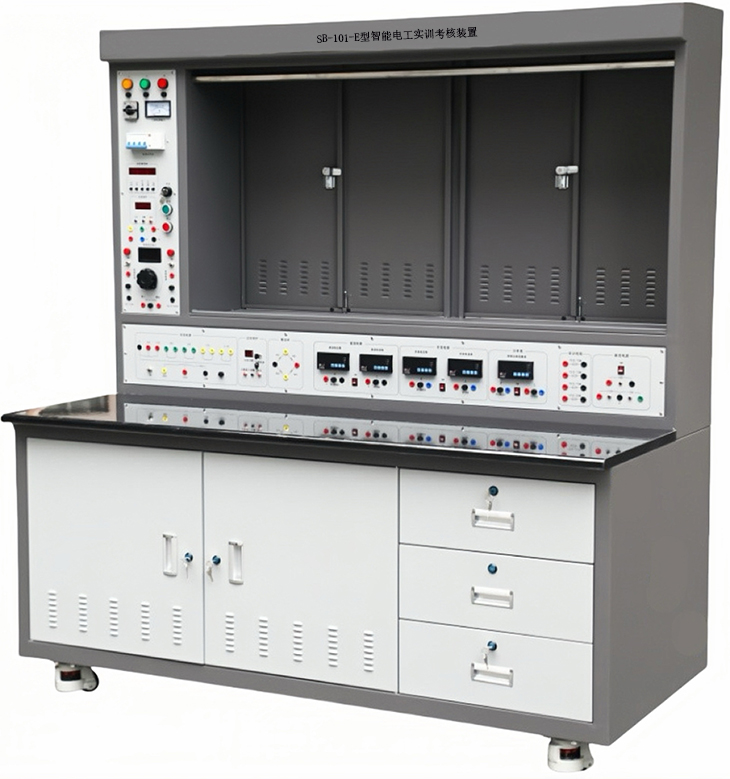

二、裝置圖片（圖片僅供樣式參考，實際以配置清單為準）

圖片僅供參考、以實際配置為準

總體結構：實訓設備由實訓臺（內置電源）、實訓桌、兩大部分組成。采用優質冷軋鋼板，經過機械加工成型，表面采用亞光密紋噴塑料處理，經過除油、除銹、磷化、鈍化、靜電噴塑、高溫固化等一系列表面處理工藝色彩穩重,整機既堅固耐用，又美觀大方。設備采用鋼制結構,臺面采用康培特材質,結實耐用,方便管理。

實訓臺左側為電源箱主控部分，主要用于實訓臺電源顯示與控制，底部與左側是電源箱的輸出部分，輸出外用電源為實訓所用，電源箱的布局依次為電源保護裝置、電源指示、控制裝置、整流橋、電源輸出；實訓屏上部的不銹鋼管材與電源箱體上的鋁合金型槽組合成電工通用掛板固定結構；改變實訓內容需要移動掛板時，可方便地在型槽中滑動，以便更好地配合實訓；實訓桌桌面采用25mm黑色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；

實訓桌儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計，可同時存放兩塊通用掛板。實訓儲物柜的位置可根據需要靈活調整。

三、設備特點：

1、綜合性強：可以完成電工初級實訓項目、中級實訓項目和高級實訓項目。通過初級的實訓，可以使學生達到基本技能訓練層次和綜合能力訓練層次；通過中級的實訓，可以使學生達到工程應用訓練層次；通過高級的實訓，可以使學生達到創新意識訓練層次�？赏瓿�LD/T81.2-2006附錄A2、A3、A6模塊的教學、實訓與技能鑒定任務。兼顧電工初級工、中級工職業技能部分訓練、鑒定模塊要求。

2、實用性強：選用的實訓項目都是從基礎電氣控制的角度出發，選用一些比較典型實用的電路，從而提高學生的工程應用訓練層次和創新意識，增強學生的學習興趣。完成學生的對電氣控制線路的認識、設計、安裝、調試、檢修等多種技能的實訓。

3、安全性強：每個工位配有帶漏電保護的空氣開關，熔斷器以確保使用安全，每個工位的電源都帶有短路和過流保護且相互獨立，互不影響，同時配備了實驗管理器誤操作記錄裝置。

4、團隊合作性強：2人一組，可以在相同專業基礎上，將實驗實訓課題作為一個產品項目，多個面分別完成產品的一個具體環節，根據個人興趣、專業特長、共同配合完成一個項目。

5、裝置工藝采用以人為本理念，更加美觀安全。

6、網孔板采用了優化算法的網孔規格與排列，能夠增加有效固定點的數量與提高網板的強度。

7、采用了新型的"網孔板用膨脹固定件"，配合自攻螺絲快速完成對器件的固定，更方便快捷，更接近工程實際應用。

8、裝置擴展性強，套件豐富，可根據后期教學需求另購套件進行升級為PLC控制實訓裝置，可實現如下實訓功能。

四、技術指標

1)外型：整體尺寸 1700mm×820mm×1825mm；

2)實訓臺架的材料：鋼木結構；

3)電源：

1.三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；

2. 設有450V交流電壓表一只，指示電源輸入三相電壓狀態；

3. 定時器兼報警記錄儀（服務管理器），設定實驗時間、定時報警、切斷電源、記錄接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數等功能

4.實訓臺提供線電壓380V/220v電源，設有多個單、三相電源插座若干，具有短路保護

5.電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護

6.直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能

7.交流電源：

①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出110V、36V、20V、12V、6.3V的交流電壓；

②、設有單相調壓器一組，可得到交流0～250V可調電壓；

8.實訓室無線電源控制系統，可對單臺或全部設備的電源開關進行無線遠程控制，通過配套的手機APP軟件（IOS/Android手機兼容），具備手動控制、異地遠程控制、定時和延時控制、微信控制、場景控制等

9.交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級

10.交流電流表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能

11.直流電壓表：直流數字電壓表1只，測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級

12.直流電流表：直流數字電流表1只，測量范圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能

13.功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），可儲存15組數據，供隨時查閱

序號	名稱	單位	數量	備注
1	智能電工實訓考核裝置	臺	1
2	電力拖動掛板 SW010	塊	1	三相漏電保護斷路器1只、3P熔斷器1只、1P熔斷器2只、時間繼電器1只、指示燈3只、交流接觸器3只、熱繼電器3只、按鈕3只、急停開關1只、端子排21只等；
3	電力拖動擴展掛板SW011	塊	1	行程開關4只、主令開關1只、萬能轉換開關1只、交流接觸器1只、熱繼電器1只、電子時間繼電器2只、指示燈1只、按鈕1只、端子排18只等；
4	電氣網孔板 SW009	塊	1	600mm×700mm 把手1對，端子排、安全插座；
5	照明掛板 SW012	塊	1	透明式電能表1只、四位燈開關1只、啟輝器1只、整流器1只、燈管1根、指示燈1只、端子排9只等；
6	LED單答題器 WK010	塊	1	與智能化實訓考核掛板匹配
7	CA6140車床電路智能化實訓考核掛板WK006	塊	1	包括三相漏電保護開關1只、按鈕3只、主令開關 2只、指示燈黃36V 1只、綠36V 1只、紅36V 2只、紅220V 1只、熔斷器3P 2只、熔斷器 1P 2只、交流接觸器 127V 3只、變壓器380V/127V 36V 1只、熱繼電器2 只、號碼異形管1套、安全插座 14只、把手1對、導軌 20 cm、智能考核板 1塊、線路板 1塊等讓學生掌握讓學生掌握CA6140車床的電氣工作原理以及其排故的技能，與答題器配合可完成智能化實訓考核。
8	X62W型銑床電路智能化實訓考核掛板WK008	塊	1	包括三相漏電開關 1只、按鈕開關8只、主令開關A6140型車床的電氣工作原理以及其排故的技能。4只、指示燈黃1只、綠2只、紅3只、紅2只、熔斷器3P 2只、1P 2只、交流接觸器6只、變壓器380V/127V 1只、380V/36V 1只、熱繼電器3只、能開關2只、桿式電阻2只、號碼管1套、安全插座黃4只，綠4只，紅4只，藍3只，黑1只、把手1對、導軌15cm、接線端子10只、智能考核板1塊讓學生掌握X62W型銑床的電氣工作原理以及其排故的技能，與答題器配合可完成智能化實訓考核。
9	可編程控制器掛板(GK-PM05)	塊	1	三菱主機掛板：FX3U-48MR+485模塊將PLC上的所有接點接到控制面板上的安全插拔頭上，通過面板上的開關可獨立使用；
10	觸摸屏單元	塊	1	觸摸屏7寸彩色
11	三菱變頻器掛板（GK-TM004）	塊	1	包括采用三菱變頻器FR-D720S-0.4 kW 1個、安全插座、把手 1對、鐵制掛板 1套；并將變頻器上的所有接點接到控制面板上的安全插拔頭上，通過變頻器面板上的開關可獨立使用；也可以將變頻器與PLC配套使用；
12	配套實訓輔件	套	1
13	實訓電機	臺	1	M2002-A	三相異步電動機（380V，單速）PN(W):60、nN(r/min):1400、 UN(V)：三相 AC 380 IN(A):0.33、連接組別：△/Y
		臺	1	M2003-A	三相異步電動機（380V，單速帶離心開關）PN(W):60、nN(r/min):1400、UN(V):三相 AC 380IN(A):0.33、連接組別：△/Y
		臺	1	M2004-A	三相雙速異步電動機PN(W):40/25、nN(r/min):2800/1400、UN(V):三相 AC 380IN(A):0.25/0.2、連接組別：△/2Y
14	維修電工電力拖動仿真軟件	套	1	可滿足學生對電氣元件結構、作用、安裝、接線、電路分析的多媒體教學和熟悉電氣控制線路的虛擬接線實訓及應知考核測試功能。
14	智能化考核軟件	套	1	具有教師把考核要求由計算機傳輸?shù)街悄芑瘜嵱?xùn)考核單元上，并產生故障，學生根據故障現象分析與判斷并輸入代碼，考核系統自動完成評分、恢復故障等功能。
15	機床模擬考核軟件	套	1	考核軟件還具有教學功能，可介紹多種機床的工作原理、線路結構等內容。使用計算機模擬設故考核，使學生從模擬到實物階段性地學習，更容易接受。
16	實驗說明書	套	1	指導學生實訓

	序號	名稱	規格型號	單位	數量
配套實訓輔件	1	空氣開關	2P	只	1
	2	單相熔斷器	正泰RT28N-32	只	2
	3	空氣開關	1P	只	2
	4	熔斷芯		只	4
	5	燈頭		只	1
	6	燈泡		只	1
	7	LED燈		個	1
	8	86型底盒		個	4
	9	聲光控自動開關	86型	只	1
	10	觸摸開關	86型	只	1
	11	二開	86型	只	1
	12	一開	86型	只	1
	13	白板	86	只	1
	14	圓管	φ16	米	3
	15	PVC線槽	20×10	米	3
	16	杯疏	φ16	只	10
	17	管卡	φ16	只	10
	18	導軌	200mm	條	2
工具	1	一字螺絲刀	3寸	把	1
	2	十字螺絲刀	3寸	把	1
	3	一字螺絲刀	2×75	把	1
	4	十字螺絲刀	2×75	把	1
	5	尖嘴鉗	6寸	把	1
	6	剝線鉗	HS-700D	把	1
	7	鑷子		把	1
	8	斜口鉗	6寸	把	1
	9	電烙鐵		把	1
	10	數字萬用表	MY60	只	1
耗材	1	電源線	（含三相五線插頭1個，五芯護套線2米）	套	1
	2	硬線	1平方紅色	卷	1
	3	硬線	1平方藍色	卷	1
	4	導線BVR	紅色 0．75mm2	米	50
	5	導線BVR	藍色 0．75mm2	米	50
	6	導線BVR	黃綠雙色 0．75mm2	米	50
	7	雙線插針	TE1008	只	200
	8	異型號碼管	1.5 mm2	卷	1
	9	焊錫絲		米	10
	10	導軌	200mm	條	4
	11	三芯護套線		米	6
	12	安裝螺絲	M4	只	20
	13	安全連線		包	1
	14	排線		條	1
