2025年3月5日新能源汽車電力電子實訓臺

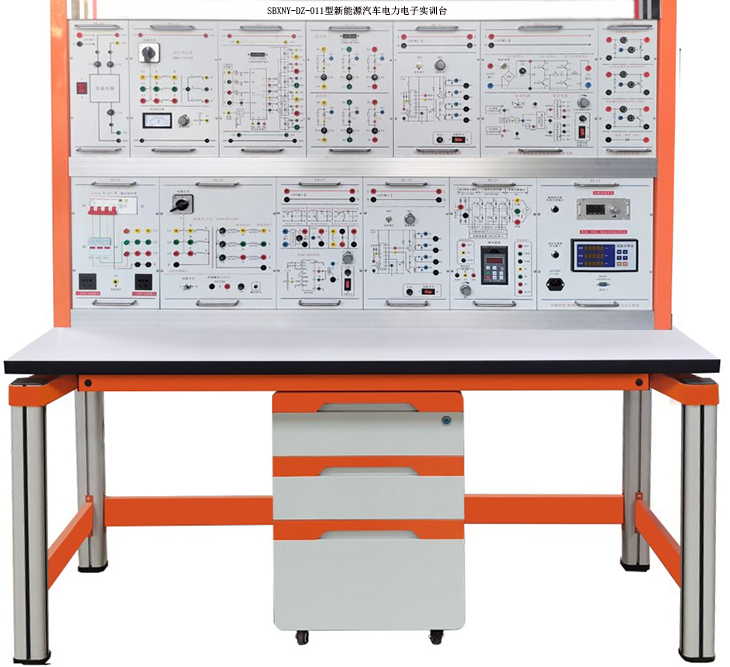

SBXNY-DZ-011型新能源汽車電力電子實訓臺

一、概述

新能源汽車電力電子實訓臺主要適用于新能源汽車相關專業的《驅動電機及控制技術》、《新能源汽車電力電子技術》、《電力變流技術》等相關課程的實驗實訓要求。電力電子實訓臺以實訓臺架及系統模塊化進行整體設計，實訓臺集功率器件特性、單相整流電路、三相整流電路、逆變電路、斬波電路、交流調壓電路和三相異步電機驅動實訓功能于一體。培養學生對電力電子技術應用在新能源汽車上的原理認知、分析能力和動手能力。實訓臺配套完整的實訓指導書，可引導學生開展相關的實驗實訓任務。

（設備參考圖片，具體以實物配置為準）

二、技術特點

1、安全性可靠：本裝置通過隔離變壓器供電，而且具有接地保護、漏電保護功能，安全性符合相關的國家標準，確保人身安全；根據不同實驗項目的特點，配備了兩種不同的實驗連接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。

2、擴展性強：能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用掛件式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。

3、直觀性強：實驗掛件采用分隔結構形式，正面為實驗原理圖和測試點，增強了學生對實驗內容的感性認識與理性認識；面板布置合理，接插線方便，學生可獨立操作實驗，有利于提高學生實際動手能力。

4、先進性強：實驗涉及了常用的四大類變流技術實驗，且多為廣泛應用的實用電路，但為教學方便，又不失其簡潔性；本裝置又從新器件高度來考慮，加入了新器件的特性實驗、新器件的驅動以及典型的新器件應用的現代電力電子技術實驗，讓學生對新器件有足夠的認識和了解，緊跟時代步伐。

三、技術性能

1.輸入電壓：三相四線～380V±10% 50Hz

2.工作環境：環境溫度為-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3.裝置容量：＜1.5kVA

4.裝置尺寸：約1650mm×700mm×1600mm。

四、實訓裝置基本配置

實訓裝置由控制屏、實訓桌以及各個實訓組件構成。

（一）控制屏：采用掛件式結構，結構緊湊、牢固、美觀大方，控制屏上層可掛實訓組件。

（二）實訓單元介紹：

1. PE-01模塊(三相空氣開關及短路保護模塊)

三相四線（或五線）電網電源輸入經電源總開關漏電保護器（容量10A，漏電動作電流≤30mA，動作時間≤0.1S）和三相熔斷保護器后，輸出三相～380V交流電源到接線端L1、L2、L3、N、PE，設有輸出相燈指示器。

2.PE-02模塊(三相變壓器模塊)該組件由三相芯式變壓器組成，三相電源變壓器作為整流變壓器使用，該變壓器副邊繞組帶有抽頭，原、副邊繞組的相電壓為220V/45V/90V。(如果Y/Y/Y 接法，則線電壓為380V/78V/156V )。三相電源開關S，撥向"0"為關，撥向"1"為開。本掛件還可提供一個220V直流電源，該電源帶有電源開關，熔絲保護，輸出指示等功能。

3.PE-03模塊（功率二極管單元）該掛件提供1個24V/15W燈泡負載，6個二極管單元，可作為普通的整流二極管來使用，也可用做晶閘管實訓帶電感性負載時所接的續流二極管使用。提供一個電解電容單元，可作為濾波電容使用。提供一個單相變壓器，可做單相整流變壓器使用。

4.PE-04模塊（R/L負載板）

提供500歐姆大功率電阻負載1只，0-100mH-200mH-700mH平波電抗器感性負載1只，續流二極管一只。

5.PE-05模塊（真有效值交流數字儀表）真有效值數字儀表提供真有效值交流數字電壓表一塊，真有效值交流數字電流表一塊，用于測量交流電路的電壓和電流。電壓表，電流表都是多量程儀表，可手動和自動換擋。

6.PE-06模塊（直流數字儀表）提供直流數字電壓表一塊，直流數字電流表一塊。直流電壓表、直流電流表都是多量程儀表，手動和自動換擋。

7.PE-07模塊（直流斬波電路）該掛件通過利用主電路元器件的自由組合，可構成降壓斬波電路(Buck Chopper)、升壓斬波電路(Boost Chopper)、升降壓斬波電路(Boost-Buck Chopper)等三種電路實訓。

1）主電路接線圖：包括三種電路實訓詳細接線圖，在實訓過程中按原器件標號進行接線。

2）主電路原器件：實訓中所用的器件，包括電容、電感、IGBT，二極管等。

3）整流與濾波電路：提供單相整流與濾波電路，為斬波電路提供直流電源。

4）控制與驅動電路：PWM發生器由SG3525構成，具體原理見實訓部分。調節"PWM脈寬調節電位器"改變輸出的觸發信號脈寬。

8.PE-08模塊（功率器件特性模塊）該模塊有SCR(單相晶閘管)、MOSFET(功率場效應晶體管)、IGBT(絕緣雙極性晶體管)三種功率器件�？赏瓿�SCR、MOSFET、IGBT的特性實訓，測定新器件的特性曲線。

9. PE-09 模塊（直流電源）該掛件提供±15V直流電源，+12V電源，同時提供交流220V電源輸入接口。

10. PE-10 組件（同步變壓器模塊）該組件由0-1開關和1個三相同步變壓器組成，主要用于給PE-11模塊TC787集成觸發電路提供同步信號。0-1開關起保護作用，可以方便的控制電源的接通與關斷。該掛件同時為PE-11雙脈沖控制器提供移相給定電源，+15V和GND需從PE-09模塊輸入。

11. PE-11 模塊（雙脈沖控制器） TC787是采用獨有的先進IC工藝技術，并參照國外最新集成移相觸發集成電路而設計的單片集成電路。它可單電源工作，亦可雙電源工作，主要適用于三相晶閘管移相觸發和三相功率晶體管脈寬調制電路，以構成多種交流調速和變流裝置。經過功放電路放大的觸發脈沖，通過專用的導線將輸出端連接至相應的晶閘管的門極和陰極，詳細的接口情況見實訓內容。

12.PE-12 組件（可控硅單元） 該掛件提供6只單向晶閘管（型號為KP5A），其面板如下圖所示。利用該模塊可做可控整流等實訓內容。

13.PE-13 組件（TCA785單相晶閘管觸發電路）工業現場正在使用的新型晶閘管集成觸發電路主要有西門子TCA785，與KC04等相比它對零點的識別更加可靠，輸出脈沖的齊整度好，移相范圍更寬，同時它輸出的脈沖可以人為自由調節。

鋸齒波斜率由電位器RP1調節，RP2電位器調節晶閘管的觸發角。

鎖緊電位器RP1、多圈電位器RP2均安裝在面板上，所有的測試信號都在面板上引出。

14.PE-14模塊（SPWM單相交直交變頻原理及濾波電路）該掛件主要完成單相交直交變頻原理實驗。

1）主電路

主電路由四個IGBT及LC濾波電路組成，左側為45V的交流電壓輸入，右側輸出經LC低通濾波后的交流信號。

2）驅動電路

驅動電路由IGBT專用驅動電路M57962L構成，具有驅動、隔離、保護等功能。

3）控制電路

控制電路由兩片8038及外圍元器件等組成，其中一片8038產生一路鋸齒波，另一片產生一路頻率可調的正弦波，調節"正弦波頻率調節電位器"可調節正弦波的頻率。

為了讓學生能比較清晰的觀測到SPWM信號，鋸齒波的頻率分為兩擋，可通過鈕子開關進行切換。當鈕子開關撥到運行側時，輸出頻率為較高頻率，可減少輸出諧波分量，當鈕子開關撥到測試側，輸出為較低頻率，方便用普通示波器觀測SPWM信號。

15.PE-15模塊（燈泡負載板）該組件由3個250V/3A燈座組成，可接220V/15W燈泡作電阻性負載使用。也可作為三相交流調壓負載使用。

16.PE-16模塊（斬控式交流調壓電路）該掛件完成斬控式交流調壓電路實驗，主要由控制電路、主電路、電阻及電感性負載等組成。

17.PE-17模塊（交流電機調速控制板）該模塊提供三相電機的變頻調速系統，展示變頻調速原理。

18.PE-18 三相異步電機提供三相異步電機1臺，380V/Y接法，180W。

19.實訓連接線根據不同實訓項目的特點，配備兩種不同的實訓聯接線，強電部分采用高可靠護套結構手槍插連接線，里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實訓的安全及合理性。

20.實訓桌

1)實訓桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。

2)實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；

3)實訓儲物柜采用冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂；柜體設有雙門柜用于放置實訓掛箱，設有二個抽屜用于放置實訓導線和指導書等。

序號	型號	名稱	數量	單位
1		新能源汽車電力電子電源控制臺（實訓桌，H型模塊支架），存儲柜	1	套
2	實訓導線		1	套
3	工具	數字萬用表	1	只
4	工具	小一字螺絲刀	1	只
5	拖線板	三孔插座（AC220V）	1	只
6	E27燈泡	220V，彩色	3	只
7	E14燈泡	24V，15W	1	只
實訓掛件
1	PE-01	三相空氣開關及短路保護模塊	1	件
2	PE-02	三相變壓器模塊	1	件
3	PE-03	功率二極管模塊	1	件
4	PE-04	R/L負載模塊	1	件
5	PE-05	真有效值交流數字儀表	1	件
6	PE-06	直流數字儀表	1	件
7	PE-07	直流斬波電路	1	件
8	PE-08	功率器件特性	1	件
9	PE-09	直流電源	1	件
10	PE-10	同步變壓器模塊	1	件
11	PE-11	雙脈沖控制器	1	件
12	PE-12	可控硅單元	1	件
13	PE-13	TCA785單相晶閘管觸發電路	1	件
14	PE-14	SPWM單相交直交變換原理及濾波電路	1	件
15	PE-15	燈泡負載板	1	件
16	PE-16	斬控式交流調壓電路	1	件
17	PE-17	交流電機調速控制板	1	件
