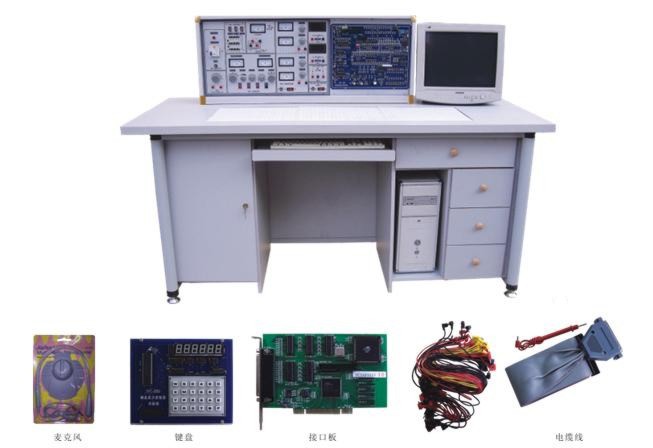

SB-528型模電、數電、微機接口及微機應用綜合實驗設備
模電、數電、微機接口及微機應用綜合實驗室設備本產品適用于86系列微機原理課程，綜合了各學校講課及實驗教師的意見，增加了系統的開發能力和靈活性。為提高學生獨立思維和動手能力，對計算機硬件要求較高的專業，提供了開放的實驗平臺并新增加了微機控制實驗，使這門課程的實驗更加深入完整。為適合基礎教學的需要，增添了數字電路、模擬電子技術實驗線路。這一嶄新的系統實現了專業基礎課（模擬、數字電路）、專業課(微機原理)、課程設計和畢業設計(微機應用)的三合一，真正做到了一機多用，大大節省實驗室，節省管理人員，節省資金。配合本設備，我們特為教師提供了微機原理課、微機應用課的教師實驗指導書，書中對這部分實驗都寫有實驗?zāi)康�、�?shí)驗電路以及匯編語言和C語言的參考程序清單(提供程序軟盤)，供教師參考，減輕了教師備課和輔導實驗的工作量。該設備是學校一步到位，上規模、上檔次的理想選擇。
●功能與結構：
一、實驗臺部分：
1、電源
1.1電源輸入：工作電壓220V±5%(50Hz)，輸入時指示燈亮。
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組：低壓交流電壓3-24V分七檔可調，輸出電流1.5A，電流表指示。
B組：二組互相獨立的0-30V直流穩壓電源,內置式繼電器自動換檔,多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。
C組：低壓直流穩壓電源，電壓+5V，電流0.5A，有表指示。
D組：單相市電輸出，供用戶自備儀器使用。
2、函數發生器
2.1波形:輸出正弦波、三角波、方波。
2.2頻率范圍:5Hz-550KHz，有頻率表指示。
3、七段譯碼器及對應譯碼顯示數碼管。
4、微機接口部分:一塊PC總線擴展卡、8279鍵盤、六位數碼顯示板和連接電纜。還設有I/0地址譯碼電路8255、8253、ADC0809、DAC0832等。
5、微機應用部分:設有聲傳感器、繼電器及喇叭、直流電機、步進電機驅動控制電路。
6、輔助電路:40腳, 20腳, 16腳, 14腳集成插座, 邏輯電平開關, LED顯示、時鐘（1MHz、2MHz）、方波信號和邏輯筆等。
7、外測交直流二用電流表:精度0.5級，三位半數字式顯示，測量范圍:0～1000mA。
8、外測交直流二用電壓表:精度0.5級，三位半數字式顯示，測量范圍:0～99.9V。
二、學生實驗桌：一桌為二座，桌面中央設置通用電路插板，元件盒在其上接插成實驗電路完成實驗。桌子左右各有一個柜, 柜中存放元器件, 貯存板及電腦, 中間上層放置鍵盤、下層抽屜存放工具、萬用表、導線等。桌面尺寸：160×70cm。
三、器材配備（以24座為倒，詳見發貨清單）
12臺實驗臺、12張學生實驗操作桌、l臺主控演示臺、13只MF500萬用表、13只數字萬用表、39只指針式1.5級直流電流表，25套電烙鐵及烙鐵架,13套實驗所需的電阻、電位器、電感線圈、變壓器、二極管、三極管、場效應管、集成可控硅、邏輯電平開關、邏輯電平指示等元件盒。13套聲傳感器、直流電機、步進電機等。13套剝線鉗、螺絲刀、尖嘴鉗等工具。
四、用戶自備器材：雙蹤示波器(型號不限)，毫伏表，滑線變阻器。
實驗項目
微機接口實驗(微機原理課)
1·Ｉ/0地址譯碼實驗
2·簡單并行接口實驗
3·可編程并行口實驗(一)(二)
4·串行通訊實驗(8251、8250)
5·A/D、D/A轉換實驗
6·可編程定時器\計數器實驗
7·七段譯碼顯示實驗
8·中斷實驗和DMA通訊實驗
趣味性實驗及控制實驗(微機應用課)
1·競賽搶答器實驗
2·數字錄音機實驗
3·電子琴實驗(加選件 )
4·交通燈控制實驗
5·繼電器控制實驗
6·步進電機控制實驗
7·直流小電機控制實驗
8·集成電路測試實驗9.827
9·鍵盤、顯示控制實驗
實驗項目
模擬部分
l·電壓負反饋偏置電路
2·分壓式電流負反饋偏置電路
3·用二極管穩定工作點
4·共基極放大電路
5·共集電極放大電路
6·共源極基本放大電路
7·場效應管共漏極電路
8·場效應管共柵極電路
9·單管阻容放大電路
10·變壓器耦合放大電路
11·甲類功率放大電路
12·串聯電流負反饋電路
13·串聯電壓負反饋電路
14·并聯電壓負反饋電路
15·并聯電流負反饋電路
16·共基共射極放大電路
17·自舉射極輸出電路
18·NPN一PNP直接耦合放大電路
19·用負反饋消除自激振蕩
20·晶體管開關作用
21·變壓器反饋式振蕩電路
22·電容三點式振蕩電路
23·電感三點式振蕩電路
24·差動放大電路的基本形式
25·長尾式差動放大電路
26·雙電源長尾式差動放大電路
27·運放用作交流比例放大
28·反相輸入保護措施
29·同相輸入保護措施
30·電源極性錯接的保護
31·RC高通電路
32·利用三極管來保護器件
33·差動輸入運算電路
34·快速積分電路
35·模擬一階微分方程電路
36·模擬二階微分方程電路
37·基本對數運算電路
38·實用微分電路
39·反對數放大基本電路
40·簡單的過零比較電路
41·利用二級管作為上限檢測幅度選擇電路
42·下限幅度選擇電路
43·RC無源網絡的低通濾波電路
44·同相輸入一階低通濾波電路
45·反相輸入一階低通濾波電路
46·簡單的二階RC濾波電路
47·典型二階RC有源低通濾波電路
48·典型二階高通有源濾波電路
49·基本帶通濾波電路
50·典型帶通濾波電路
51·矩型波振蕩電路
52·寬度可調的矩形波發生器
53·幅頻可調的鋸齒波發生器
54·單相半波整流電路
55·單相全波整流電路
56·電容濾波電路
57·電容濾波帶電阻負載
58·RC濾波電路
59·基本LC濾波電路
60·二倍壓整流電路
61·三倍壓整流電路
62·基本穩壓電路
63·基本調整管穩壓電路
64·具有放大環節的穩壓電路
65·單相半波可控硅整流
66·電子調壓電路
67·電子催眠器一一趣味性實驗一
68·電子門鈴電路一一趣味性實驗二
69·電子報警電路一一趣味性實驗三
數字部分
l·TTL集成邏輯門的參數測試
2·CM0S邏輯門的參數測試
3·TTL集成電極開路門與三態輸出門的應用
4·與、非、或、與非門電路實驗
5·半加器電路實驗
6·全加器電路實驗
7·RS觸發器實驗
8·D觸發器實驗
9·JK觸發器實驗
10·T觸發器實驗
11·JK型觸發器轉換成D觸發器
12·D型觸發器轉換成JK觸發器
13·計數器實驗
14·MSI移位寄存器及其應用
15·譯碼器及其變換方式
16·MSI數據選擇器及邏輯設計
17·微分型單穩態電路
18·環形多諧振蕩器
19·利用門電路構成編碼器分配器、選擇器
20·組合電路的設計之一——編碼轉換
21·組合電路的設計之二——顯示電路
22·同步時序電路的設計
23·計算機時序電路的設計
24·集成定時器測試及應用
25·CM0S集成A/D、D/A轉換電路實驗
26·二極管非門、或非門電路
27·三極管非門、與非門、或非門電路
28·異步十進制減法計數器
29·異步十進制加法計數器
30·綜合能力培訓實驗一一電子秒表
實驗室元器件配置清單（每臺）
|
元 件 名 稱 |
型 號 |
數 量 |
備 注 |
|
電 阻 |
4Ω |
1 |
2W |
|
電 阻 |
5.1Ω |
2 |
2W |
|
電 阻 |
8Ω |
1 |
2W |
|
電 阻 |
10Ω |
1 |
2W |
|
電 阻 |
16Ω |
1 |
2W |
|
電 阻 |
20Ω |
1 |
1W |
|
電 阻 |
30Ω |
1 |
1W |
|
電 阻 |
51Ω |
2 |
1W |
|
電 阻 |
75Ω |
1 |
1W |
|
電 阻 |
100Ω |
2 |
1/8W |
|
電 阻 |
120Ω |
1 |
1/8W |
|
電 阻 |
150Ω |
1 |
1/8W |
|
電 阻 |
200Ω |
1 |
1/8W |
|
電 阻 |
240Ω |
1 |
1/8W |
|
電 阻 |
300Ω |
2 |
1/8W |
|
電 阻 |
330Ω |
1 |
1/8W |
|
電 阻 |
470Ω |
1 |
1/8W |
|
電 阻 |
510Ω |
2 |
1/8W |
|
電 阻 |
620Ω |
1 |
1/8W |
|
電 阻 |
650Ω |
1 |
1/8W |
|
電 阻 |
1K |
2 |
1/8W |
|
電 阻 |
1.5K |
1 |
1/8W |
|
電 阻 |
2K |
2 |
1/8W |
|
電 阻 |
2.4K |
2 |
1/8W |
|
電 阻 |
2.7K |
1 |
1/8W |
|
電 阻 |
3K |
2 |
1/8W |
|
電 阻 |
3.3K |
1 |
1/8W |
|
電 阻 |
3.9K |
1 |
1/8W |
|
電 阻 |
4.3K |
1 |
1/8W |
|
電 阻 |
4.7K |
2 |
1/8W |
|
電 阻 |
5.1K |
3 |
1/8W |
|
電 阻 |
6.8K |
2 |
1/8W |
|
電 阻 |
7.5K |
1 |
1/8W |
|
電 阻 |
9.1K |
1 |
1/8W |
|
電 阻 |
10K |
5 |
1/8W |
|
電 阻 |
13K |
2 |
1/8W |
|
電 阻 |
15K |
1 |
1/8W |
|
電 阻 |
20K |
2 |
1/8W |
|
電 阻 |
30K |
1 |
1/8W |
|
電 阻 |
36K |
1 |
/8W |
|
電 阻 |
39K |
1 |
1/8W |
|
電 阻 |
47K |
1 |
1/8W |
|
電 阻 |
51K |
1 |
1/8W |
|
電 阻 |
68K |
1 |
1/8W |
|
電 阻 |
100K |
2 |
1/8W |
|
電 阻 |
150K |
1 |
1/8W |
|
電 阻 |
200K |
2 |
1/8W |
|
電 阻 |
300K |
1 |
1/8W |
|
電 阻 |
470K |
1 |
1/8W |
|
電 阻 |
510K |
1 |
1/8W |
|
電 阻 |
1M |
1 |
1/8W |
|
電 位 器 |
470Ω |
1 |
1/2W |
|
電 位 器 |
1K |
2 |
1/2W |
|
電 位 器 |
4.7K |
1 |
1/2W |
|
電 位 器 |
10K |
1 |
1/2W |
|
電 位 器 |
47K |
1 |
1/2W |
|
電 位 器 |
100K |
1 |
1/2W |
|
電 位 器 |
470K |
2 |
1/2W |
|
電 位 器 |
1M |
1 |
1/2W |
|
電 解 電 容 |
0.1uF |
1 |
16V |
|
電 解 電 容 |
4.7uF |
1 |
16V |
|
電 解 電 容 |
10uF |
3 |
16V |
|
電 解 電 容 |
33uF |
1 |
16V |
|
電 解 電 容 |
47uF |
2 |
25V |
|
電 解 電 容 |
100uF |
3 |
35V |
|
電 解 電 容 |
220uF |
1 |
35V |
|
電 解 電 容 |
470uF |
1 |
35V |
|
瓷 片 電 容 |
300P |
1 |
63V |
|
瓷 片 電 容 |
1000P |
2 |
63V |
|
瓷 片 電 容 |
4700P |
1 |
63V |
|
瓷 片 電 容 |
0.01uF |
3 |
63V |
|
瓷 片 電 容 |
0.1uF |
2 |
63V |
|
瓷 片 電 容 |
0.47uF |
1 |
63V |
|
瓷 片 電 容 |
1uF |
1 |
250V |
|
瓷 片 電 容 |
2uF |
1 |
250V |
|
音頻輸入變壓器 |
1 |
||
|
音頻輸出變壓器 |
1 |
||
|
變 壓 器 |
220/6V.6V.24V |
1 |
8W |
|
電 感 |
8Ω |
1 |
|
|
電 感 |
390UH |
1 |
|
|
二 極 管 |
4007 |
4 |
|
|
二 極 管 |
2AP9 |
1 |
|
|
發 光 二 極 管 |
2 |
||
|
穩 壓 二 極 管 |
2CW54 |
2 |
|
|
穩 壓 二 極 管 |
2CW76 |
1 |
|
|
光 敏 二 極 管 |
1 |
||
|
晶 振 |
10M |
1 |
|
|
場 效 應 管 |
3DJ6 |
1 |
|
|
單 結 管 |
BT33 |
1 |
|
|
晶 閘 管 |
KP1 |
1 |
|
|
三 極 管 |
3DG6 |
2 |
|
|
三 極 管 |
3DG12 |
2 |
|
|
三 極 管 |
3AX31 |
1 |
|
|
三 極 管 |
3DA1 |
1 |
|
|
三 端 穩 壓 |
7805 |
1 |
|
|
指示燈(信號燈) |
1 |
12V | |
|
開 關 |
2 |
||
|
喇 叭 |
8Ω/0.2W |
1 |
|
|
繼 電 器 |
6V |
1 |
|
|
直流電表 |
±100UA |
1 |
|
|
直流表 |
1000UA |
1 |
|
|
直流電 表 |
10MA |
1 |
|
|
電平開關和邏輯電平指示 |
2 |
16位 | |
|
集 成 座 |
14腳 |
4 |
|
|
集 成 座 |
16腳 |
2 |
|
|
集 成 座 |
20腳 |
1 |
|
|
集 成 座 |
28腳 |
1 |
|
|
集 成 運 放 |
UA741 |
2 |
|
|
定 時 器 |
NE555 |
1 |
|
|
功率放大器 |
LA4101 |
1 |
|
|
數模轉換器 |
DAC0832 |
1 |
|
|
模數轉換器 |
ADC0809 |
1 |
|
|
TTL與非門 |
74LS00 |
1 |
|
|
TTL集電極開路與非門 |
74LS03 |
1 |
|
|
TTL非門 |
74LS04 |
1 |
|
|
TTL與門 |
74LS08 |
1 |
|
|
TTL三輸入與門 |
74LS11 |
2 |
|
|
TTL四輸入與非門 |
74LS20 |
1 |
|
|
TTL或門 |
74LS32 |
1 |
|
|
TTL觸發器 |
74LS74 |
2 |
|
|
TTL異或門 |
74LS86 |
1 |
|
|
JK觸發器 |
74LS112 |
1 |
|
|
緩 沖 器 |
74LS125 |
1 |
|
|
譯 碼 器 |
74LS138 |
2 |
|
|
數據選擇器 |
74LS153 |
1 |
|
|
計 數 器 |
74LS160 |
2 |
|
|
計 數 器 |
74LS161 |
1 |
|
|
D觸發器 |
74LS175 |
1 |
|
|
加減計數器 |
74LS192 |
2 |
|
|
移位寄存器 |
74LS194 |
1 |
|
|
計 數 器 |
74LS196 |
3 |
|
|
CMOS與非門 |
CD4011 |
1 |
|
|
工 具 | |||
|
萬 用 表 |
MF47 |
1 |
|
|
數字萬用表 |
DT890B+ |
1 |
|
|
尖 嘴 鉗 |
1 |
||
|
電 烙 鐵 |
2 |
||
|
烙 鐵 架 |
2 |
||
|
螺 絲 刀 |
3 |
||
|
剝 線 鉗 |
1 |
||
|
連 接 線 |
若 干 |
||
|
其 他 | |||
|
實驗臺 |
1臺 |
||
|
微機原理及應用實驗系統 |
1套 |
||
|
實驗桌 |
1張 |
||
|
凳子 |
2張 |
||
|
防腐皮 |
1塊 |
||
