2025年2月19日中級電工實訓考核設備,中級電工實訓考核裝置

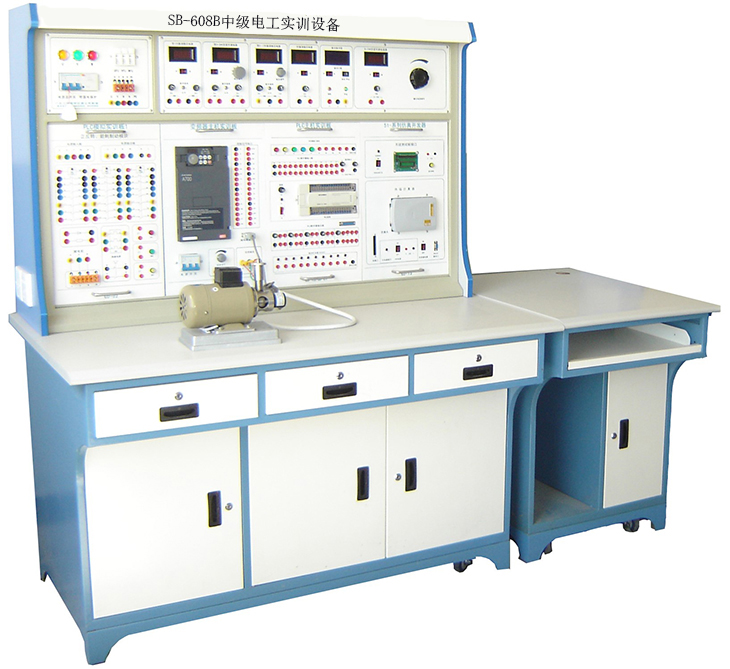

SB-608B中級電工實訓考核設備

一、產品概述:

中級電工實訓考核設備能滿足國家新《職業標準》及勞動部頒發的"電工技術等級證"和"電工實操證"等培訓、鑒定內容要求，滿足維修電工國家題庫的培訓及鑒定內容要求。同時設備必須遵循"培訓與鑒定"、"硬件與軟件"相結合的原則。符合中華人民共和國勞動與社會保障部新頒布的"實訓設備行業標準"。

中級電工實訓考核設備采用國際慣用的模塊化設計，組合式應用的新思路，教師可根據不同的專利模塊，組成不同的實訓內容實現不同的"教"、"培"、"考"目的，組合簡單使用方便布局科學整齊美觀，擴展升級容易。同時應用了網絡技術、多媒體技術、仿真模擬技術、智能考核技術等新技術；采用了碰珠式新工藝、彩色新工藝、鋼制噴塑新工藝等先進工藝。符合實訓中心升級、實訓基地建設中的"八大圍繞"定位功能。

設備包括了變配電技術、可編程控制器、單片機、電力拖動控制、電子應用技術、電氣測量技術等培訓及鑒定內容。要求設備配備有"多媒體演示仿真軟件"、"智能考核軟件"。

二、技術參數:

1.工作電源：三相五線 380V±5％ 50Hz

2.安全保護：電流型漏電保護（動作電流≤30mA），電壓型漏電保護，過流保護，熔斷器保護

3.外形尺寸：2100×750×1650mm

4.額定功率：<0.8KW

5.環境溫度：－10℃ ～40 ℃

6.相對濕度：<85%

7.設備重量：150Kg

三、產品結構:

1.桌身部分：要求采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。

2.桌面部分：要求采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，桌邊鴨嘴型設計。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。

3.實驗屏部分：要求整體采用鋼木式結構。優質鋼材做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑。根據不同的培訓及鑒定項目，集成配備了各類電源、信號源和儀器儀表。文字符采用現代彩色蝕刻噴描技術處理，使面板標識清晰且經久耐用。采用"碰珠式" 設計模塊安放區。

4.實驗?zāi)K部分：要求面板采用優質純鋁板加工，進行化學蝕刻彩色處理，面板圖文字符采用現代噴描技術處理。

N0	配置名稱	型號	規格（長×寬×高）	單位	數量
1	電源控制實訓屏	SB-608-01	1360×325×870	套	12
2	鋼制實驗臺	SB-608-02	1500×750×780	張	12
3	鋼制電腦桌	SB-608-03	600×750×780	張	12
4	電子實訓模塊	DZ-00		套	12
5	電子測試模塊	DZ-01		套	12
6	電拖實訓模塊1	DT-01		套	12
7	電拖實訓模塊2	DT-02		套	12
8	電拖實訓模塊3	DT-03		套	12
9	星/三角順序啟動智能排故模塊	DT-04/05		套	12
10	直流電機控制模塊	DT-06		套	12
11	三速電機智能排故模塊	DT-07/08		套	12
12	多功能網板	DT-09/10		套	12
13	電測實訓模塊1	DC-01		套	12
14	電測實訓模塊2	DC-02		套	12
15	電測實訓模塊3	DC-03		套	12
16	電測實訓模塊4	DC-04		套	12
17	PLC主機模塊	PLC-00		套	12
18	PLC模擬實訓模塊1	PLC-01		套	12
19	51系列仿真開發器模塊	MSC-00		套	12
20	單片機實訓模塊1	MSC-01		套	12
21	高壓配電演示模塊	BPD-01		套	12
22	低壓配電演示模塊	BPD-02/03		套	12
23	電子電路實訓單元模塊(中級)		與DZ-01配套	套	12
24	電子實操器材	SB-608	自制電子電路套件	套	12
25	三相異步電機	380V /180W		臺	12
26	直流電機	110V/123w		臺	12
27	實習工具包	SB-GJB		套	13
28	數字式萬用表	DT890B+		個	12
29	實驗導線			套	12
30	《電工實訓指導書》			本	13
31	學生凳			張	24

N0	配置名稱	型號	備注
1	電源控制實驗屏	SB-608-01	機身采用鋼制結構，面板采用蝕刻噴塑工藝，主要配置有三相電源，±0～30V直流穩壓電源（兩組），3～24V交流電源，單次脈沖源，函數信號源等部分組成，所有儀表采用數字式顯示。
2	鋼制實驗臺	SB-608-02	采用鋼制結構表面采用噴塑處理，蘭白顏色搭配，整體效果美觀大方。
3	鋼制電腦桌	SB-608-03	采用鋼制結構表面采用噴塑處理，蘭白顏色搭配，整體效果美觀大方。
4	電子實訓模塊	DZ-00	面板上配置有電阻、電容、二極管、三極管、數碼管、開放式端子、IC座等等電子電路的常用器件，可進行常見電子類的項目的實訓。
5	電子測試模塊	DZ-01	主要有直流電壓表、直流電流表、交流電壓表、交流電流表，開放式模塊嵌入?yún)^(qū)等部分組成，可進行電路參數的測量等實訓。
6	電拖實訓模塊1	DT-01	主要有熔斷器、按鈕、指示燈等部分組成，
7	電拖實訓模塊2	DT-02	主要有交流接觸器、熱繼電器、時間繼電器等組成。
8	電拖實訓模塊3	DT-03	主要有交流接觸器、中間繼電器、時間繼電器、行程開關等組成。
9	星/三角順序啟動智能排故模塊	DT-04/05	主要有交流接觸器、熱繼電器、熔斷器、按鈕、指示燈、智能考核系統組成，可進行星/三角啟動控制電路的操作及故障考核實訓。
10	直流電機控制模塊	DT-06	主要有整流變壓器、整流橋、限流電阻等組成、可進行直流電機啟停，直流電機外部電位器調速，直流電機勵磁調速，直流電機電樞調速等實訓。
11	三速電機智能排故模塊	DT-07\08	主要有交流接觸器、熱繼電器、熔斷器、按鈕、指示燈、智能考核系統組成，可進行三速電機控制電路的操作及故障考核實訓。
12	多功能網板	DT-09/10	采用多功能網孔板結構，學員可基于此平臺按照實訓電路的要求隨意搭接電路。以鍛煉學員的實際動手能力。
13	電測實訓模塊1	DC-01	主要有三相有功表、三相無功表等組成，可進行三相電路的電能測量實訓。
14	電測實訓模塊2	DC-02	主要有單相表、功率因數表、電流互感器等組成。
15	電測實訓模塊3	DC-03	主要有電壓表、電流表、轉換開關、調壓器等器件組成。
16	電測實訓模塊4	DC-04	主用配置有單相電度表、功率因數表、電流互感器等器件，可進行交流電路單相功率、功率因數等的測量。
17	PLC主機模塊	PLC-00	采用三菱FX2N-48MR可編程控制器，輸入輸出接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。
18	PLC模擬實訓模塊1	PLC-01	可進行電機正反轉能耗制動、三速電機、水塔水位自動控制、燈光控制等項目實訓。
19	51系列仿真開發器模塊	MSC-00	采用偉福SP51型仿真開發器，配置有系統接口和系統測試口。
20	單片機實訓模塊1	MSC-01	配置有閃爍燈光控制、A/D轉換應用控制、搶答器應用控制、查詢式按鍵控制等實訓項目。
21	高壓配電演示模塊	BPD-01	面板上雕刻有高壓配電線路的系統圖，學員可根據配電線路中各種開關電器的操作順序進行模擬操作，同時系統中配置有單片機智能考核系統，操作過程中出現的誤操作現象即可產生聲光報警信號。
22	低壓配電演示模塊	BPD-02/03	面板上雕刻有低壓配電線路的系統圖，學員可根據配電線路中各種開關電器的操作順序進行模擬操作，同時系統中配置有單片機智能考核系統，操作過程中出現的誤操作現象即可產生聲光報警信號。
23	電子電路實訓單元模塊(中級)	與DZ-01配套	配置有單相整流、延時開關電路等常見的實訓電路，每個電路制作成一個完整的模塊，學員可在此基礎上進行參數調節及測試，以便掌握個電路的工作原理。
24	電子實操器材	SB-608	配置有單相整流、延時開關電路等常見的實訓電路，每個電路制作成一個完整的模塊，該模塊采用開放式的結構，學員可在此基礎上進行元件的焊接、電路的調試、參數的測試等實訓，以提高學生的動手能力。
25	三相異步電機	380V /180W	引線側采用高絕緣性安全型接線柱引出，以便于學員接線。
26	數字式萬用表	DT890B+
27	直流電機	110V/123w
28	實習工具包	SB-GJB
29	實驗導線		采用安全型可迭接實驗導線，便于學員接線。
30	《電工實驗指導書》		1.針對PLC實訓項目，詳細地介紹每個實訓內容的實訓目的、所需的實訓器材、控制要求、實訓步驟； 2.針對變頻器實訓項目，詳細地介紹每個實訓內容的實訓目的、所需的實訓器材、控制要求、實訓步驟；
31	學生ABS注塑凳
32	鋼制模塊貯存柜	SB-608-06
