智能型裝接表電工實訓系統,裝接表電工實訓臺

SBDLX-08C智能型裝接表電工實訓系統

一、概述

隨著我國電力事業的發展，科技水平的提高，電能計量裝置發展迅速、種類繁多，而裝表接電作為電力工程中較為重要環節，有著十分重要的意義。本實訓系統根據裝表接電工工種要求，提供了豐富的資源，學生可以在實訓系統上完成高壓計量接線和低壓計量接線，并可實現帶電檢查，更重要的是，本系統可以全方位的培訓學生在不同的供電方式下、不同的用電方式下，正確的選擇電能表并裝表接電。

本裝置采用準實物化設計，學生通過安裝接線及調試過程來熟悉調試裝表接電的方法和步驟。

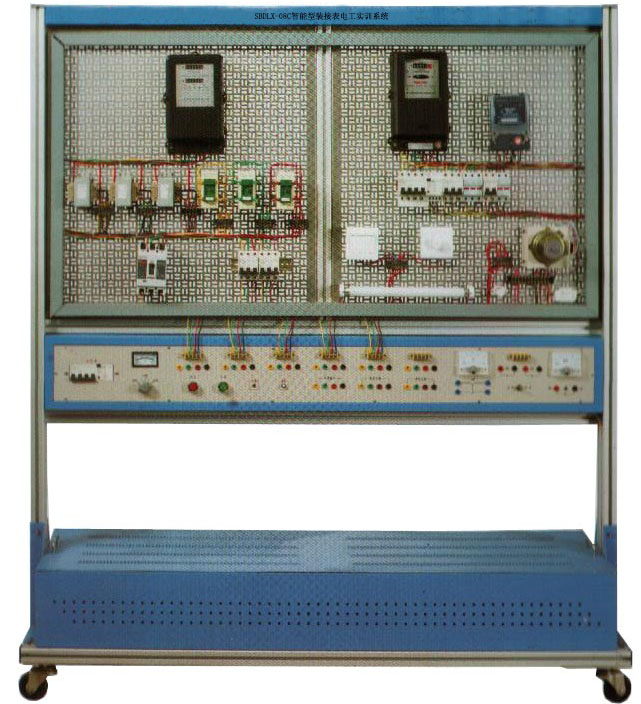

參考圖片

本實訓裝置能以直觀的教學形式對學生進行專業技能的實訓，具有裝表接線方便、布線簡單、實踐教學系統性強、性價比高、維護方便等優點。

本裝置適用于工廠供配電，電氣技術等專業的相關課程的實訓考核，也可用于電力行業從事計量、裝表、抄表工作的人員培訓。

二、特點

1.布線自主靈活：裝置采用實訓設備經典形式網孔板結構，學生可以自主、靈活的安排元件器的布局，進行布線設計；

2.資源豐富：裝置配備了電源、表計、開關、感性負荷、阻性負荷，方便學生對元件進行檢測、接線；

3.保護完善：裝置帶有過流保護、漏電保護、過壓保護。

三、技術性能

1.輸入電源：三相四線～380V±10% 50Hz

2.工作環境：溫度-10℃～+50℃

3.裝置容量：＜5kVA

4、外形尺寸：1600mm×600mm×1900mm

5、電腦桌尺寸：600mm×600mm×1200mm

四、裝置配置

(一)屏體

屏體由網孔板、鋁質型材構建；屏下方設有負載箱。裝置整體結構堅固、造形美觀大方。

1、網孔板：優質鋼板經數控加工而成，網孔呈2×2排列，適用于常用的各種電氣元器件的直接安裝。

2、實訓框架：40mm×40mm鋁型材組裝而成，底部裝有腳輪，便于移動和搬運。

3、電源控制屏：裝有漏電開關，電壓監視系統，啟動、停止按鈕，檢測儀表個2種接線方式的接線端口。

4、負載箱：箱內裝有大功率負載，表面有網孔罩保護，具有安全性和散熱性。

5、遠程抄表、智能付費管理軟件。

(二)實訓元件

1.電流互感器

2.電壓互感器

3.塑殼斷路器

4.微型斷器器

5.各式電能表

五、實訓項目

實訓項目一電流互感器的極性檢查

實訓項目二電壓互感器的極性檢查

實訓項目三普通卡表的接線調試

實訓項目四普通卡表的充值操作

實訓項目五 RS485預付費電表的接線調試

實訓項目六 RS485預付費電表的充值、查余操作

實訓項目七電力載波遠程抄表系統的接線調試

實訓項目八電力載波遠程抄表系統管理軟件的操作

實訓項目九 GRPS預付費電表的接線調試

實訓項目十 GRPS預付費電表遠程抄表軟件的操作

實訓項目十一遠程抄表元件費率調整實訓操作

六、配置清單

序號	名稱	規格型號	單位	數量
1	漏電開關	DZ47LE32 C16 4P	只	1
2	空開	DZ47 C10 3P	只	4
3	空開	DZ47 C10 2P	只	1
4	塑殼斷路器	NM1 63A 3P	只	1
5	保險座	RT18-32 3P	只	1
6	保險座	RT18-32 2P	只	1
7	電壓互感器	400V/100V	只	3
8	電流互感器	BH-0.66 30/5	只	3
9	日光燈	電子式20W	套	1
10	大翹班開關	86型含底座	套	1
11	風扇無極調速器	86型含底座	套	1
12	無極調速電機	配套調速器含電容	套	1
13	接線端子	TB1504	只	10
14	接線端子	TB1512	只	6
15	單相預付費電表	預付費卡表	只	2
16	單相預付費電表	RS485預付費電表	只	2
17	三相預付費電表	RS485預付費電表	只	2
18	單相無線預付費電表	GRPS預付費電表	只	2
19	讀卡器		只	1
20	采集器		套	1
21	多功能集中充值終端		套	1
22	購電卡		張	2
23	集中器		套	1
24	導線	1米黃	條	6
25	導線	1米綠	條	6
26	導線	1米紅	條	10
27	導線	1米黑	條	10
28	三相異步鼠籠電機	1.1KW	臺	1
29	阻性負載	1KW	套	3
30	充值卡管理軟件		套	1
31	電力載波遠程抄表軟件		套	1
32	GRPS遠程抄表軟件		套	1
