2025年6月25日換熱器拆裝實訓裝置、換熱器拆裝實訓設備

SB-RT15換熱器拆裝實訓裝置

一、概述

換熱器拆裝實訓裝置、本區域設有多種維護維修場景，配備與化工生產相適應的管路、機泵、換熱器、閥門、工段、塔器、反應釜設備及設備零部件，且搭配多種數字資源，將多種常用設備進行360°的虛擬模型仿真，可實現對機泵、換熱器、管路等多種常用維護維修設備的教學，能夠開展化工設備實物、總成、組件的拆裝及故障檢維修技能實訓與考核。

換熱器拆裝實訓裝置主要由列管式換熱器、浮頭換熱器、離心泵、拆裝工具、清洗工具、工具貨架等組成，用于學員掌握常見幾種換熱器的內部結構、拆裝作業、試壓查漏系統作業，以及了解掌握列管式換熱器、浮頭換熱器高壓清洗、試漏、盲板抽堵、系統置換等檢維修作業流程、壓力容器安全檢驗的有關知識。配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐，如管件識辨、流量計安裝和四大化工參量的安裝、檢測、顯示等。能夠?qū)崿F(xiàn)"教、學、做、訓、考"等一體化教學實驗流程。

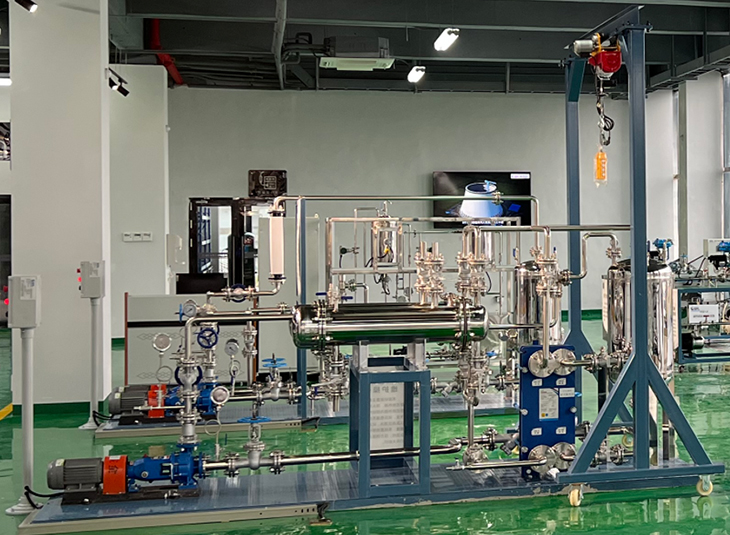

參考圖片

二、技術參數

電源：三相五線 AC 380 V±10% 50Hz；

最大輸入總功率：6.5kW；

最大堵轉電流：50A；

額定輸入電流：10A；

漏電動作電流：≤30mA；

安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準。

三、功能特色:

1、換熱器拆裝實訓裝置包含化工生產中常用列管式換熱器，浮頭換熱器，用于學生掌握換熱器內部結構，了解換熱原理。

2、裝置封頭上裝有吊耳，配套龍門吊架，便于實際訓練學員拆裝封頭、更換墊片等拆檢作業。

3、換熱器拆裝實訓裝置包含手動試壓裝置，配套壓力表與試壓管路，對換熱器進行試壓查漏堵漏作業。并包含有相應的培訓教材、操作步驟與綜合評分標準及方法。

4、系統功能及訓練目標強化手動操作技能訓練。

5、考察學生全面分析系統、辨別正誤和迅速決策等能力，在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。

6、配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐。

7、使學員掌握換熱器管程、殼程試壓、試漏、盲板抽堵、系統置換等安全作業規程。

8、主要用途：可實現管道流動阻力、管件識辨、離心泵特性、泵拆裝、流量計安裝和四大化工參量的安裝、檢測、顯示等實訓。

9、管路拆裝裝置是由管道、管件、閥門、水箱、泵及測量儀表等組成。在實際生產中，只有把這些組成部分合理、正確的組裝在一起才能保證裝置的正常運行；并且，在將部件拆分時也有許多需要注意的方面，如如何合理使用工具、如何將部件編號、合理放置等。

10、管路拆裝作為化工專業類學生實踐實訓的重要科目，本裝置載體是一套化工系統中最基礎和最常用的經典水流體輸送系統，實訓過程中考察學生對該化工流程和管道系統的識圖、搭建、開車、試運行和檢修等過程，從而使學生認知化工系統的安裝與運行。

分項	說明
裝置功能培訓要點	1．用于訓練學生拆卸和組裝化工生產常見的管路、管件及換熱器等。能進行管路的拆卸與組裝；法蘭、螺紋的連接訓練；并能進行管路氣密、耐壓、試漏測試。
	2．考察學生全面分析系統、辨別正誤和迅速決策等能力，在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。
	3．配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐，如管件識辨、流量計安裝和四大化工參量的安裝、檢測、顯示等。
	4、檢查學生對換熱器內部結構熟悉程度、考察選手對化工設備安全性檢驗知識及技能掌握的程度。
設計參數	液體流量：0～8m3/h。
	液體溫度：常溫。
外形尺寸	對象部分：3800×800×2400 (長×寬×高mm)，鋼制花紋板噴塑底座。
	測控部分：開關盒集成于對象部分之上。
	外配設備：無。
公用工程	水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。
	電：電壓AC380V，功率4.4kW，三相四線制（三火線一零線）。每個實驗室需配置1~2個接地點（安全地及信號地）。
	氣：無。
實驗物料	清潔自來水
對象組成	水箱：不銹鋼材質，帶貯水排空底閥，進水管路設置專用接口。
	循環水泵：機械密封臥式連軸化工泵供電：三相380VAC ，功率2.2kW，數量2臺。
	水泵進口管路：不銹鋼材質，DN40，配合法蘭安裝閥門及過濾器。
	水泵出口管路：不銹鋼材質，DN32及DN40，配合法蘭安裝閥門。
	回流管路：不銹鋼材質，DN25。
	安全泄壓管路：不銹鋼材質，DN25。
	灌泵管路：不銹鋼材質，專用灌泵管路，方便操作檢驗。
	耐壓測試管路：不銹鋼材質，專用管路耐壓測試接口。
	電源設備：布線槽，帶漏電保護的空氣開關盒。
測控組成	變量	檢測機構	顯示機構	執行機構
	離心泵進口壓力	壓力表：精度：1.5%FS	壓力表就地顯示	無
	離心泵出口壓力	壓力表：精度：1.5%FS	壓力表就地顯示	管路出口閥（手動）
	流體流量	玻璃轉子流量計：精度：4%FS	流量計就地顯示	管路出口閥（手動）
	流體溫度	雙金屬溫度計：精度：1.5%FS	溫度計就地顯示	無
	電動調節閥	4-20mA輸出，精度：0.5%FS	數字顯示	信號調節
設備裝系統	名稱	規格	數量	備注
	循環水泵	機械密封臥式連軸化工泵，功率：2.2KW,流量：10m3/h。	2	國標
	水箱	不銹鋼，φ500×600	2
	換熱器	不銹鋼（列管）；換熱管，	1
	過濾器	不銹鋼，法蘭式，DN40	1	國標
	電動調節閥	不銹鋼，法蘭式，DN32，4-20mA輸出，精度：0.5%FS	1	國標
	閘閥	不銹鋼，法蘭式，DN40	2	國標
	銅球閥	螺紋式DN15	4	國標
	止逆閥	不銹鋼，DN40	1	國標
	安全閥	不銹鋼，DN25	1	國標
	截止閥	不銹鋼，法蘭式，DN40	1	國標
	法蘭	不銹鋼，DN32	1組	國標
		不銹鋼，DN40
		不銹鋼，DN40		國標
	活接、三通、彎頭等	不銹鋼，與管路配套	1組	國標
	管路	不銹鋼管 DN25、N32、DN40、DN50	1組	國標
		不銹鋼軟管	1	國標
電氣組成	電氣元件		數量
	電源插頭		1個
	4P空氣開關		1個
	8路開關盒等		1組
備注	上述不銹鋼均為SUS304材質。耗材一套：螺栓螺母、法蘭密封墊、活接密封墊等。輔助工具：套筒扳手、橡皮錘、木榔頭、鐵榔頭、螺絲刀、開口扳手、活頭扳手。
