SB-PLC-02APLC可編程綜合實訓裝置
一、 產品概述
PLC可編程綜合實訓裝置、電氣控制實踐設備、PLC（可編程邏輯控制器）技術實訓室設備，主要承擔機電一體化技術、電氣自動化技術、工業過程自動化技術、電力系統自動化技術專業等電類相關專業的《電氣控制技術》、《可編程控制器應用技術》、《電氣控制與PLC》等課程的實訓教學任務及電氣控制技術（模塊化）綜合實訓項目，并為教師提供了自動控制方向的科研開發平臺。核心控制單元均為西門子PLC1200，主要包含PLC模塊、各種負載模塊和一些現場模擬模塊等，PLC可編程綜合實訓裝置、電氣控制實踐設備、主要培養學生的工程實踐能力，提高學生的實踐知識綜合應用等能力。培養學生運用相關指令進行編程、安裝、調試等方面的方法；培養應用高PLC1200進行系統程序設計和維護的能力；了解自動化生產線的基本工作原理、特點及應用，了解傳感器技術、氣動技術、變頻控制技術等專業技術在自動線中的應用，并能利用PLC1200實現簡單自動線的運動控制，為今后從事PLC1200技術工作打下扎實基礎。

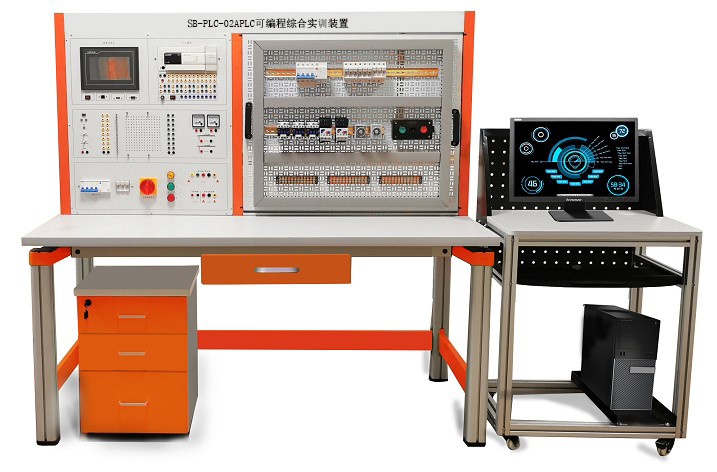

參考圖
二、可編程控制器實訓設備基本要求：
可編程控制器實訓裝置主要由實訓桌、實訓模塊、實訓元器件組成。學生根據實訓線路選擇合適的元器件，接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。
三、功能特點：
電氣控制線路元器件都裝在模塊上，并由安全插座引出接線端子，只需要使用插拔式安全導線連接實驗，為了降低器件損壞和學生安全，設計原則是高低壓分別用不能互插的安全插座進行布局，操作方便、更換便捷、易擴展功能或開發新的實訓項目。
3、技術性能：
3.1.輸入電源：三相五線制～380V±10% 50Hz
3.2.溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3.3.裝置容量：＜1.5KVA
3.4.外形尺寸約：1600mm×700mm×1140mm
四、PLC可編程綜合實訓設備組成要求：
（1）實訓平臺整體結構：電源控制屏，為設備和電腦提供電源。配置電腦主機柜。
（1）桌子臺面板：E1級三聚氰胺復面合成板，加防靜電膠皮，臺面厚度25mm；采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，主體結構通過左、右各2個C字形鋁壓成型構件聯接，C字型聯接件嵌入廠家LOGO。桌面板下設支撐框架，截面尺寸為30x30mm，承受力不小于300Kg。
（2）立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸70x70mm，比重不小于3.0kg /m，四面帶槽，槽寬8.2mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。
（3）C字形鋁壓成型構件為左、右對稱件，外形不小于160x166x70mm，單件比重不小于0.37kg，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。
（4）儲物抽屜帶鎖1個。鈑金可拉伸鍵盤托1個，主機托盤1個
五、資源配置
（1）采用開放式網孔板，表面噴塑，面板安裝電器元件。
（2）配置西門子CPU 1214C主機，主機為晶體管輸出。內置數字量I/O點14路數字量輸入/10路數字量輸出，模擬量2路模擬量輸入；集成1個以太網口，支持以太網通訊，配套PLC編程線纜、正版博途編程軟件。PLC信號全部通過多功能端子排引出到面板，避免長期訓練，損壞PLC主機自身的端子。同時能實現快速插拔實訓和工業接線工藝訓練。
（3）觸摸屏模塊：模塊化設計，配置TPC7032KT 7寸彩色觸摸屏，集成以太網和RS485通訊接口。電源輸入接口、保險絲、帶燈電源開關、以太網口、RS485口全部引出到面板，面板印有對應的絲印接線圖。
六、可完成的實訓項目：
1.與、或、非邏輯功能測試
2.定時器、計數器功能測試
3.跳轉、分支功能訓練
4.移位寄存器測試
5.數據處理功能訓練
6.微分、位操作測試
7.三層電梯控制
8.自動售貨機
9.機械手
10.自動門
11.天塔之光
12.全自動洗衣機
13.自動成型機
19.郵件分揀
20.物料分揀
21.多級傳輸
22.八段碼顯示
23.多種液體混合
24.雙面銑床
25.電鍍槽
26.交流電機正反轉控制
27.小車運動
28.攪拌站
29.汽車燈光控制
30.汽車火花塞點火控制
31.加工中心控制
32.隧道監控
33.自動扶梯
34.CA6140普通車床PLC改造控制
35.X62W萬能銑床PLC改造控制
36.T68臥式鏜床PLC改造控制
37.M7120平面磨床PLC改造控制
38.Z3050搖臂鉆床PLC改造控制
39.電動葫蘆PLC改造控制
40.Z35搖臂鉆床PLC改造控制
41.M1432A萬能外圓磨床PLC改造控制
PLC與變頻器綜合實訓
1.變頻器功能參數設置與操作；
2.外部端子點動控制；
3.變頻器控制電機正反轉；
4.多段速度選擇變頻調速；
5.變頻器無級調速；
6.外部模擬量方式的變頻調速控制；
7.基于PLC的變頻器外部端子的電機正反轉控制；
8.基于PLC模擬量方式變頻開環調速控制；
9.基于PLC通信方式的變頻開環調速；
10.HMI工程界面編輯
11.HMI變量連接
12.HMI工程組態
13.工業網絡通訊綜合實訓：
14.PLC、觸摸屏與變頻器之間以太網通訊控制；
七、PLC可編程綜合實訓設備配置清單：
|
序號 |
部件名稱 |
功能及技術參數 |
單位 |
數量 |
|
1 |
PLC主機 |
西門子CPU 1214C主機，主機為晶體管輸出。內置數字量I/O點14路數字量輸入/10路數字量輸出，模擬量2路模擬量輸入；集成1個以太網口，支持以太網通訊，配套PLC編程線纜、正版博途編程軟件。PLC信號全部通過多功能端子排引出到面板，避免長期訓練，損壞PLC主機自身的端子。同時能實現快速插拔實訓和工業接線工藝訓練。 |
套 |
1 |
|
2 |
觸摸屏 |
觸摸屏模塊：模塊化設計，配置TPC7032KT 7寸彩色觸摸屏，集成以太網和RS485通訊接口。電源輸入接口、保險絲、帶燈電源開關、以太網口、RS485口全部引出到面板，面板印有對應的絲印接線圖。 |
套 |
1 |
|
3 |
變頻器 |
變頻器模塊：配置西門子V20變頻器，輸入電壓AC380V，功率0.37KW工業變頻器，集成4路數字量輸入，2路模擬量輸入,支持RS485通訊，集成操作面板；配置電位器模塊，提供4.7K電位器一只，用于變頻器模擬量調節；配置多功能端子排，將信號轉接至多功能端子排上，可滿足導線插拔和線槽工藝布線兩種方式實訓。 |
套 |
1 |
|
4 |
虛實結合實訓 |
包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路控制、機床PLC改造控制、隧道監控等模擬控制實訓（不少于36實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。 |
套 |
1 |
|
5 |
按鈕模塊 |
按鈕指示燈模塊：模塊化設計，可快速拆卸和更換位置，整體尺寸≤210×194mm。配置≥6只DC24V指示燈、≥2只轉換開關、≥3只按鈕開關、≥1只急停開關，均采用開孔尺寸φ16器件。電氣接口集成到多功能端子排，數量≥14個，顏色≥3個，實現2種形式布線，可使用K3導線快速插拔，也可使用電纜線壓接端子工藝布線。面板采用UV彩色繪制電氣原理圖及接口接線說明。 |
|
|
|
6 |
電動機組件 |
三相鼠籠電動機AC380V（Y/△）電機導軌帶編碼器和轉速表 |
臺 |
1 |
|
7 |
實訓導線 |
4mm/3mm雙圈安全插座1批，根據不同實驗項目的特點，配備不同規格的實驗連接線；強電和弱電導線均采用高可靠護套結構手槍插連接線（不存在任何觸電的可能）；兩種導線都只能配合相應內孔的插座，不能混插。編程和通信電纜1套。 |
套 |
1 |
|
7 |
導線架 |
用于懸掛和放置實驗專用連接導線，外形尺寸約530mm×430mm×1200mm，設有五個萬向輪。 |
個 |
1 |
|
8 |
電腦桌 |
鋼鋁結構，裝有4只萬向輪，裝有黑色鋼質網孔電腦后靠、鍵盤托、主機支架。 |
張 |
1 |
|
9 |
學生凳 |
鋼木方凳 |
張 |
2 |
|
10 |
實訓指導書 |
|
本 |
1 |
|
11 |
配套資源庫 |
|
套 |
1 |
