2025年3月30日

氣動控制實訓臺、氣動實訓臺、氣動控制實訓室設備

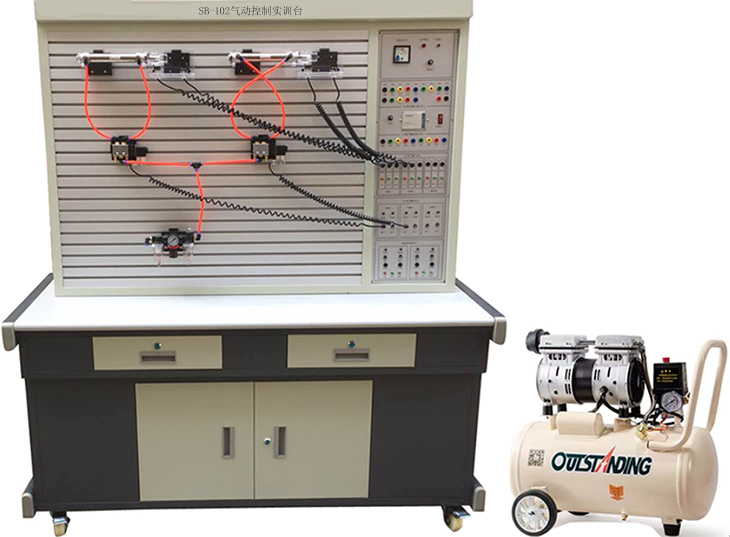

SB-102氣動控制實訓臺

一、產品描述

氣動控制實訓臺、氣動實訓臺、氣動控制實訓室設備、配套課程項目式教學資源庫及仿真設計軟件。通過教學和培訓能夠讓學生認識氣動控制元件，并能搭接氣動控制回路、電氣動控制回路，并能具備基本故障分析及排除的能力。

二、主要技術參數

1、輸入電源：220V．允差±l0%，50Hz；

2、裝置容量：≤2kVA；

3、工作環境溫度：－5℃～40℃；

4、工作濕度：≤90%(40℃時)；

5、外形尺寸：1600mm×700mm×1750mm

6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：750W公稱容量24L；額定輸出氣壓0.8Mpa

7、電器控制單元：

（1）電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的輸入交、直流電源及電流指示。啟動/停止按鈕主要用于控制氣泵是否通電。提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。

（2）PLC主機模塊：主機選用三菱FX1S-20MR，12路開關量輸入，8路繼電輸出。

（3）配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，氣動元件獨立模塊等。

三、主要特點

1、氣動與PLC實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。

2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。

3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓面板（面板帶"T"溝槽形式的鋁合金型材結構）上。回路搭接采用快換接頭，布局靈活，拆接方便快捷。

4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。

5、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。

6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

7、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。

四、氣動基本實訓回路

1、單作用氣缸的換向回路

2、雙作用氣缸的換向回路

3、單作用氣缸速度控制回路

4、雙作用氣缸單向調速回路

5、雙作用氣缸雙向調速回路

6、速度換接回路

7、緩沖回路

8、二次壓力控制回路

9、高低壓轉換回路

10、計數回路

11、延時回路

12、過載保護回路

13、互鎖回路

14、單缸單往復控制回路

15、單缸連續往復動作回路

16、直線缸、旋轉缸順序動作回路

17、多缸順序動作回路

18、雙缸、同步動作回路

19、四缸聯動回路

20、卸荷回路

21、或門型梭閥的應用回路

22、快速排氣閥應用回路

23、殘壓排除回路

24、自動與手動運用回路

25、雙手操作回路

26、PLC編程軟件學習和使用

五、氣動PLC控制實訓裝置配置清單

序號	名稱	型號	數量	單位
1	實訓桌		1	張
2	實訓臺		1	臺
3	PLC主機模塊	三菱FX1S-20MR	1	塊
4	電源模塊		1	塊
5	繼電器控制模塊		1	塊
6	時間繼電器模塊		1	塊
7	按鈕控制模塊		1	塊
8	靜音無油空氣壓縮機		1	臺
9	單作用缸	QGX25ⅹ100	1	只
10	雙作用缸	QGX25ⅹ100	2	只
11	旋轉氣缸		1	只
12	三聯件	AC2000	1	只
13	減壓閥（帶壓力表）	AR2000	1	只
14	手動換向閥	H210—08	2	只
15	單電磁換向閥（二位三通）常開	3V210-8	1	只
16	單電磁換向閥（二位三通）常閉	3V210-8	1	只
17	單電磁換向閥（二位五通）	4V210-8	2	只
18	雙電磁換向閥（二位五通）	4V220-8	1	只
19	雙電磁換向閥（三位五通）	4V230-8	1	只
20	單氣換向閥（二位五通）	4A210—08	2	只
21	雙氣換向閥（二位五通）	4A220—08	2	只
22	行程閥（機控）	MOV—2	1	只
23	行程閥（按鈕）	MOV—3	1	只
24	行程閥（按鈕帶鎖）	MOV—3A	1	只
25	或門型梭閥	KV—08	2	只
26	快速排氣閥	QE—02	2	只
27	單向節流閥	ASC-08	2	只
28	單向節流閥（裝在缸體上）	JSC601	7	只
29	單向閥	1/4	2	只
30	順序閥（透明）		1	只
31	氣容		1	只
32	消聲器	1/8	2	只
33	消聲器	2/8	1	只
34	三通（T型三通）	Ø 6	6	只
35	直通	Ø 6	1	只
36	四通	Ø 6	4	只
37	氣管	PU6ⅹ4	20	米
38	磁性開關		4	只
39	編程電纜（適配器）	三菱	1	條
40	實驗導線		1	包
41	工具箱		1	個
42	內六角扳手		3	把
43	螺絲刀		2	把
44	剪刀		1	把
45	活動板手		1	把
46	尖嘴鉗		1	把
47	氣動實訓說明書		1	冊
48	三菱PLC編程軟件、程序軟件	光盤	1	盤

六、氣動實訓仿真
一、界面介紹
本軟件總共有2個界面，分別為登錄界面和實訓界面，用戶需要在登錄界面填入正確的賬號和密碼才能進入實訓界面，實訓界面包含有：閥塊介紹、模擬接線、模擬仿真、教學視頻。
二、功能介紹
1：閥塊介紹
閥塊介紹中共計包含有14種氣動閥塊，每個閥塊又包含有：實物圖、剖視圖和文字介紹，用戶可以旋轉、放大縮小、平移閥塊模型，每個閥塊閥體都采用透明材質，用戶可以直觀清晰地了解內部結構。
2：模擬接線
模擬接線包含有：實訓項目選擇菜單、模型選擇區、工具選擇區、得分顯示區、錯誤提示區等。
·實訓項目選擇區
氣動仿真總共包含了13個實訓項目，分別是：1."或"邏輯功能的控制2."兩地"操作并聯回路控制3."與"邏輯功能的控制4.單作用氣缸的直接控制5.電控二位三通閥控制單作用氣缸換向回路6.高低壓轉換回路7.工作壓力控制回路8.互鎖回路控制9.換向回路10.氣缸同步動作回路11.雙手操作（串聯）回路控制12.順序控制回路13.速度控制。用戶根據不同實訓項目的原理圖選擇相對于的模型和正確的接線方式。
模型選擇區
模型選擇區共計包含有：三位五通電磁閥、二位三通氣動閥、二位三通電磁閥、二位五通氣動閥、二位五通電磁閥、單作用氣缸、雙作用氣缸、雙壓閥、快排閥、旋鈕機械閥、梭閥、氣源處理器、滾輪機械閥、調壓閥14種器件，用戶根據不同的實訓項目需要選擇模型，如果選錯或者多選得分扣一分，如果已經選擇模型還沒放到面板上，可以按ESC鍵取消該模型并重新選擇模型。模型菜單可以隱藏為用戶提供清晰的實訓視角，需要放置模型時可以點擊顯示出來。
工具選擇區
工具選擇區共計包含有導線和氣管，線材和氣管又分為不同的顏色能讓用戶更容易區分線路。用戶需要按照原理圖進行接線和氣管，如果接錯扣一分并刪除該導線或氣管。用戶可以在選出線材或氣管后按ESC鍵取消該導線。工具菜單可以隱藏為用戶提供清晰的實訓視角，需要使用工具時可以點擊顯示出來。
·得分顯示區
得分默認為100，模型、導線或氣管選擇錯誤時會扣1，用戶進行實驗中切換到另一個實訓項目時得分會恢復到100并清空之前實驗的模型和線材。
·錯誤提示區
當模型放置錯誤、選擇多余或?qū)Ь€、氣管接錯時會提示用戶對應的錯誤信息。
3：模擬仿真
模擬仿真界面包含有：實訓項目選擇菜單、接線圖等。在每一個實訓項目中系統會自動生成該實訓的模型和線材，用戶可以在模擬仿真中進行仿真，可以點擊漏保開關、啟動按鈕、轉換開關、手控閥手柄、開關按鈕或旋鈕來觀察各個器件的運動。
4：視頻教程
教學視頻包含有氣動經典實訓項目實際操作步驟，能讓用戶更貼近現實地體驗到氣動的知識。
七、PLC仿真軟件
前言
近年來，伴隨著我國職業教育的大力發展，越來越多的學子有機會進入高等院校進行深造。然而伴隨著學生人數的增多，學校的許多教學資源面臨嚴峻的考驗，特別是在師資以及實驗設備上表現得尤為突出。這明顯違背了職業教育強調"做與學一體化"培養技能型人才的目標。與此同時，實驗設備因?qū)嶒烆l率的提高必然導致?lián)p耗的加劇，增加了教學成本，這也是各學校面臨的主要困難。為彌補PLC課程教學設備的不足，設計了一種基于不同品牌PLC的虛擬化仿真系統，該系統不僅可以直觀、動態地模擬PLC在各種場景下的運行狀態，還可通過該系統直觀地顯示PLC以及其他傳感器的動作狀態。虛擬化系統的引入有效地解決了原先僅使用PLC仿真而造成的教學枯燥無味、程序抽象難懂的問題，實現了PLC運行過程所見即所得的動態演示效果，進而達到較好的教學訓練效果。
一、仿真功能
PLC仿真實訓能和西門子、三菱、信捷、臺達等PLC實物進行通信，用戶使用網線、串口通信線將電腦和PLC連接到一起。也可以與虛擬PLC進行通信，用戶這樣就能讓學生在實驗室實物PLC數量不足的情況下每人都能用電腦進行PLC編程仿真。一體化數字孿生系統采集到PLC的I/O輸入輸出，可以通過鈕子開關、輕觸開關、撥碼開關來改變PLC輸入的值，然后根據PLC輸出的值來控制相對應的LED燈亮滅、數碼管顯示、電機旋轉。
二、模塊功能
PLC仿真實訓包含了：搶答器、音樂噴泉、裝配流水線、交通燈等20多種典型常用工程應用模塊。用戶可以用鼠標旋轉、縮放、移動各個模塊從不同角度更方便地查看模型。界面中還有詳細的I/O分配表、I/O狀態監控，能讓用戶每時每刻監控PLC輸入輸出狀態。
打開PLC綜合仿真系統后系統會進入主界面，在主界面中用戶可以點擊開始仿真按鈕進入模塊選擇界面。
PLC仿真實訓在模塊選擇界面中共計有20多種模塊選項，用戶可以選擇所需要的模塊，用戶可以點擊下拉菜單查看更多模塊。選擇好模塊后用戶可以點擊左側的大圖標按鈕進入該模塊的模擬仿真。PLC仿真實訓提供有：搶答器、音樂噴泉、裝配流水線等20多種模塊。
進入模塊仿真后用戶可以看到該模塊的三維模型，用戶可以用鼠標對該模型進行縮放、平移、旋轉操作，每個模塊上面都配有開關、LED燈等元器件，用戶可以點擊鈕子開關、輕觸開關、撥碼開關來切換開關狀態。用戶可以點擊實物PLC、虛擬PLC按鈕進入對應的仿真，用戶可以點擊顯示狀態監控按鈕監控當前IO狀態，點擊打開IO分配圖顯示IO分配狀態。
用戶用鼠標點擊開關時PLC程序里面對應的I0.0狀態也會隨之發生改變，當PLC程序中Q0.0狀態發生改變時該仿真軟件對應的LED燈顯示狀態也隨之發生改變。用戶就可以直觀、動態地觀察PLC在各種場景下的運行狀態。
　
