給排水管道綜合實訓臺

SB-01型給排水管道綜合實訓臺

一、概述：

給排水管道綜合實訓臺主要實現演示水循環，排水給水，管道安裝等。主要配置：淋浴房，衛生室（洗臉盤、大便器、小便器、蹲便器各一套）；適用于高職、中職、職高、職業培訓等各種不同類型和要求的學生或學員進行智能樓宇及物業管理中的衛生室設備給排水管道的安裝與設計、設備水泵的安裝、操作調試、學生能在盡可能真實環境下進行實戰操練。能供學生進行不同規格的鍍鋅白鐵管外螺紋的絞制。能供學生根據安裝規范，使用管子鉗、扳手及多種管配件，配有專用移動工具箱、操作鉗工平臺、實訓安裝平臺臺架、水泵、管件等、學生可在實訓安裝平臺臺架上安裝管路設計管路，并進行套絲聯接管路，水泵聯接，水箱聯接、管路試壓試驗實訓，常用管路加工工具的操作等。

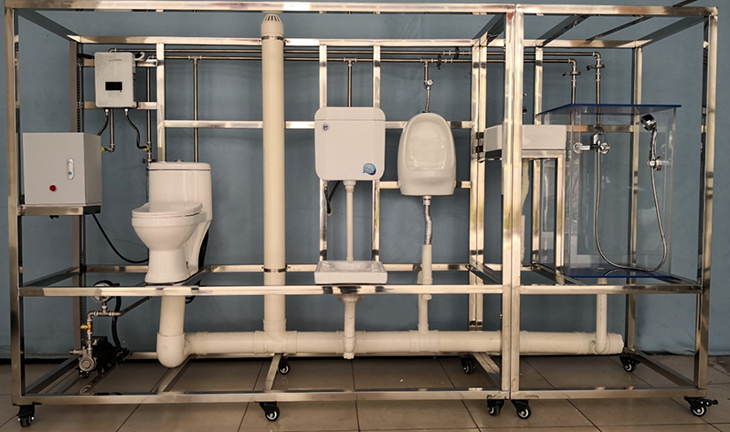

參考圖片

二、實驗目的

1. 給排水設備安裝教學演示；

2.配備衛生間給水排水管道系統、水泵、電路控制系統等，能夠進行動態演示。

三、技術參數

1.故障設置：演示水循環，排水給水，管道安裝等；

2.工作電源220V、安全保護：具有接地保護、漏電保護、過流保護；

3.電氣線路安裝要求：布置線槽，電源線、控制線等線材規范整理，具有絕緣、防弧、阻燃自熄等特點；

4.裝置外形尺寸：3500mm×700mm×1900m。

四、主要配置

1.淋浴房：主要由透明有8MM機玻璃構成，里面裝配花灑水龍頭。

2.衛生室：由洗臉盤、大便器、小便器、蹲便器各一套知名品牌陶瓷衛浴組成。

3.排水系統：由排水管道和水處理單元等組成。排水管路主要采用UPVC 管進行設計，可進行UPVC 管的切割、粘接、安裝和通水試驗操作。

4.冷水給水系統：主要有給水箱、給水泵、給水管道、壓力變送器、流量計、水龍頭和淋浴頭等組成。管路采用不銹鋼復合管進行設計，可進行不銹鋼的切割、安裝和通水試驗操作；通過轉子流量計可以完成用水量的計量。

5.熱水給水系統：主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用PPR管進行設計，可，可對鍋爐進行溫度調節控制操作。

6、供水管道系統：主要由PVC管道、PPR管道、不銹鋼管道、組成�？蛇M行PVC、PPR 、不銹鋼管道管的切割、熔接、安裝和通水試驗操作。

五、實驗臺控制智能模塊

本模塊可控制整機工作環境，確定系統的工作穩定，可保護學生的實訓時的穩定和安全，關鍵時可切斷總電源。：

1)、智能模塊模塊可檢測、監控裝置系統的交流電源的電壓，在測量過壓時，設備過載保護、能夠采集被監控設備交流電源的電流值，在測量過流值時，設備過載保護、能夠采集被監控設備交流用功功率溫度、在測量過溫時，設備過載保護。

2）、軟件平臺：

電流、電壓溫度、并通過CAN /GSM通訊上傳到監控主機或監控云平臺，監控主機或云平臺可以判斷被監控電源的運行狀態，如電壓，電流，電流和溫度。

3）、工作電源額定電壓AC220V、功耗正常監視狀態≤2W 報警狀態≤2.5W、

4）監控報警過壓（115%）、欠壓（80%）過流、電流（50~1000mA）。

5）、溫度：50-120度、漏電報警：50-1000MA連續可調、漏電報警通道：1路、溫度報警：4路。

6）電流檢測通道：1路、電壓檢測通道：3路。

7）報警方式：APP遠程報警觸點容量AC 220V/3A ，DC 30V/3A、

8）通訊接口通訊/GPRS通訊(選配)有效通訊距離≤1km.

9)、通過手機可下載APP軟件控制系統，或者電腦通過軟件監控，

10)、傳感器:電流互感器及電流互感器：使用2000:1。如果實際使用互感器和產品配,置不同，多咯溫度傳感器使用的是100K特性的熱敏電阻.

11）功能顯示：可顯示電壓、電流、功率

12）無線傳感器:電壓：3.6V。待機電流：20MA.報警電流產250MA、低壓報警：30天、通信方式：GSM、接收靈敏度：-129dBm、無線標準

13）內置無線網絡信號發射，可連接4G網絡，不再需要另外增加通信成本現場需對功能逐一演示，提供有效、權威的證明文件，證實該產品的可靠、安全、先進性。

六、給排水系統工程仿真教學軟件（具有軟件著作權，網絡版）

本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實訓和鑒定設備通用技術規范》、城鄉建設部、教育部相關專業教學大綱，為緩解我國土建施工類專業傳統實驗實訓教學環節的不足、提高學生的職業技能水平而研制。內容包含建筑給水工程和建筑排水工程兩個子系統，每個實訓子系統含有若干項典型的實訓步驟，以及教學資源、工程圖紙、技術規范、安全交底、技術交底、項目進程和施工準備等實訓模塊。

名稱	工程/項目	項目進程	實訓模塊	備注	模式
給排水及采暖工程施工工藝仿真系統	給水工程	挖管溝、安裝立管套管、安裝地下管道、安裝一層立管和橫管、安裝二（三四五）層立管和橫管、施工質量驗收、水壓試驗等步驟進行	工程圖紙、技術規范、安全交底、技術交底、教學資源、工作記錄、施工準備（工具/設備庫、物料場）、操作提示、項目進程、技術要求、快問快答、工具組合。教學資源中詳細介紹以下工程施工及技術要求1.建筑中水工程。2.熱水系統安裝。3.衛生器具安裝。4.室內采暖系統安裝。	施工條件是主體施工完工(管道預留洞已按圖預留好)，屋面防水工程完工，外墻抹灰完工后，按設計要求進行室內外給水管道施工（主立管明裝，分管暗裝）。材料符合設計及國家規范要求，采用PP-R塑料管。	文字、圖片、三維演示
	排水工程	挖管溝、安裝地下管道、安裝二至五層立管和橫管、安裝五層立管及出屋面管、施工質量檢查、灌水及通球試驗等步驟		施工條件是主體施工完工(管道預留洞已按圖預留好)，屋面防水工程完工，外墻抹灰完工后，按設計要求進行室內外排水管道施工。材料符合設計及國家規范要求。采用UPVC塑料管及管件。UPVC塑料管是硬聚氯乙烯管，不含增塑劑，PVC塑料管是聚氯乙烯管，含有增塑劑。	文字、圖片、三維演示
	散熱器采暖	放線挖地溝、安裝立管套管、安裝地下管道、安裝供水回水立管、安裝一至五層散熱器、安裝一至五層采暖管道、質量檢查、水壓試驗、管道刷防腐漆及保溫		施工條件是新建工程在主體施工完工（管道預留洞已經按照圖紙預留好），屋面防水工程完工，內外墻及天棚抹灰完工，地面施工完成，衛生間散熱器預留管道施工完成，衛生間防水施工完成，按照設計要求進行散熱器采暖系統工程安裝施工	文字、圖片、三維演示
	地熱采暖	放線挖地溝、安裝立管套管、安裝地下管道、安裝供水回水立管、安裝一至五層散熱器、質量檢查、澆混凝土前的水壓測試、澆筑填充層混凝土及水壓試驗、管道刷防腐漆及保溫等步驟		施工條件是新建工程在主體施工完工（管道預留洞已按圖預留好），屋面防水工程完工，內、外墻及天棚抹灰完工，地面施工完，衛生間散熱器預留套管施工完，衛生間防水施工完，按設計要求進行低溫熱水地面輻射供暖系統工程安裝施工。	文字、圖片、三維演示

二、軟件特點

1. 情景性：全部訓練在三維場景下進行，學生猶如進入真實的施工現場，真實感極強，彌補了下現場難的困難。

2. 過程性：軟件以真實工程項目為例，以施工工藝為主線，以技術規范為指導，以設備與工具的使用為基礎，重視養成性訓練，具有很強的實用性。

3．交互性：軟件貫徹以學生為主體的思想，設有項目進程、操作提示、工具準備、技術分析等，不僅可以供教師采用大場景環境演示教學，更可以在網絡環境下由學生自主地按照進程與提示操作，突出了技能訓練。

4. 完備性：軟件重視教學設計，不同的知識單元含有諸如教學資源、技術規范、安全交底、技術交底、工程圖紙等多種情境和技能訓練教學模塊。

5. 智能性：軟件采用了數據庫技術，設有操作記錄，可隨時記錄學生的操作過程，以便學生自檢與教師考核。

總之，本軟件為國內首部以真實施工現場為職場環境的，以三維可視化虛擬仿真技術為主要特征的、完全基于交互性、過程性和智能化的土建施工類專業大型建筑施工仿真實訓軟件。

三、軟件功能

1．演示功能

（1）演示功能所包含的教學內容

操作程序（順序、步驟）演示--這種演示具有嚴格的順序關系及操作標準；

操作方式方法演示--這種演示具有一定的選擇性、邏輯性；

偶發事件演示--這種演示一般用于安全教育、故障處理內容，具有強烈的震撼作用；

錯誤操作結果演示--這種演示具有強烈的刺激作用，使學生產生深刻的記憶。

（2）演示功能所能實現的教學目標

示范性標準操作演示教學；

現場安全教育教學；

降低誤操作頻率教學。

（3）演示功能所能實現的教學效果

通過演示使操作者熟悉操作程序（順序、步驟）；

通過演示使操作者了解操作過程邏輯關系；

通過演示使操作者高度重視安全操作與安全生產；

通過演示使操作者牢記現場誤操作所帶來的嚴重后果。

2．互動功能

（1）互動功能所包含的教學內容

利用多媒體手段，生動再現課堂教學內容；

利用鼠標、鍵盤的操作，對屏幕畫面仿真實物實施理想的自主操作，實現實操實訓前的計算機仿真導訓教學，其教學內容與實操實訓一致。

序號	名稱	數量	單位
1	架子		2
2	電控箱		1
3	沐浴房		1
4	陶瓷馬桶		1
5	小便器		1
6	洗臉盆	平底，帶下水	1
7	蹲便器		1
8	花酒。		1
9	冷暖水龍頭	洗臉盆用	1
10	冷暖水龍頭	沐浴房用	1
11	快速熱水器		1
12	水箱		1
13	控制箱		1
14	壓力泵	帶壓力控制器	1
15	玻璃轉子流量計	DN15螺絲口
PVC
16	P型存水彎50MM		2
17	110水管
18	50MM水管		4M
19	110MM水管		8M
20	110MM水管活接		1
21	110MM中間轉50MM三通		3
22	110MM 透氣帽		1
23	110MM三通		1
24	110Mm彎頭		2
25	1.5寸水箱接頭		1
26	110轉50		1
10	110MM管卡		10
11	50MM管卡		20
1	20MM不銹鋼		12M
PPR
27	水管		6M
28	三通
29	20MM直接	一頭水管，一頭外牙
30	彎頭	兩頭水管

31	名稱	數量	單位
32	三通	4
33	20直接	6
34	20彎頭	5
序號	名稱	規格
35	2.5電線	雙色	各30M
36	0.5電線	雙心	10M
37	彎頭		20個
38	4040T型螺母	4MM*30	20個
39	4M*15螺絲	全套	50
40	大線扎		30根
41	膨脹膠		50個
42	電工膠		2個
43	絲螺桿	6MM	3M
44	絲螺桿	8MM	3M
45	6MM	塹片、螺母	50
46	8MM	塹片、螺母	50
47	4MM*30	螺絲+螺母	30個
48	玻璃膠		2支
