[產品型號]：SBGJD-01A [產品名稱]：機電一體化設備、光機電一體化實訓考核平臺 [價 格]：元 [在線客服]：

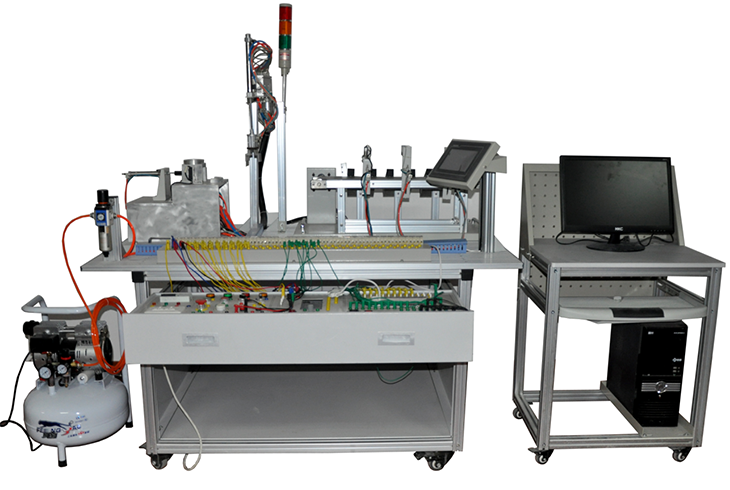

SBGJD-01A光機電一體化實訓考核平臺

光電一體化實訓考核平臺，上海碩博幫助培養更多的人才
國家要想發展得更好，肯定需要繼續走工業化的路子，但是很多專業人才都非常缺失，比如機械電子、電子過程等等，所以很多大學開始重視職業教育，希望可以通過系統的培訓，讓更多人可以投入到緊缺的崗位上。而培養動手是非常重要的，畢竟講得再多，很可能實際操作起來也會遇到很多的困難。而操作的設備非常重要，比如光電一體化實訓考核裝置就被廣泛應用。它的作用不少，比如囊括了機電一體化等專業學習中所涉及的機械、傳動、氣動、傳感器、編程控制、電氣控制、通訊等多種應用技術，可以被很多專業所使用，實用性真的很強。它由典型機械部件和電氣控制部件組成，可對現有的機械部件進行組裝不相同的生產流程，能夠適應很多的教學要求。
而這方面，你可以信賴上海碩博科教設備有限公司。我們的研發和生產團隊都非常的專業，檢測隊伍也是很優秀的，使用的檢測儀器都是準確率很高的。保證大部分產品出廠之前，質量都能維持在比較高的水平。我們的銷售和售后團隊也非常熱心，你有任何問題我們都可以馬上處理，及時解答你的問題，讓你可以有一個滿意的體驗。我們一直以客戶滿意為目標，多年的努力也說明了我們的口號是實實在在的，畢竟那些老客戶們對我們的認可很高。當然我們的價格也是很實惠的，而且產品的選擇余地相當大，性價比真的非常不錯。
如果你有這方面的需求，可以考慮一下我們。

一、光機電一體化實訓考核裝置的構成：

光機電一體化實訓考核裝置由由鋁合金導軌式實訓臺、典型的機電一體化設備的機械部件、PLC模塊、變頻器模塊、按鈕模塊、電源模塊、模擬生產設備實訓模塊、接線端子排和各種傳感器、計算機等組成。整體結構采用開放式和拆裝式，實訓裝置用于機械部件組裝，可根據現有的機械部件組裝生產設備，也可添加機械部件組裝其他生產設備，使整個裝置能夠靈活的按教學或競賽要求組裝具有生產功能的機電一體化設備。模塊采用標準結構和抽屜式模塊放置架，互換性強；同時還要求具有可拓展功能，可以組成更加大型的生產模擬系統，以配合各個用戶學校不同層次，不同專業的教學及培訓要求。

二、光機電一體化實訓考核平臺技術參數

1. 交流電源：三相五線 AC 380V±10% 50 Hz；

2. 溫度：-10～40 ℃；環境濕度：≤90%（25℃）；

3. 外形尺寸：長×寬×高=1200×800×1500 mm；

4. 整機功耗：≤1.5 kW；

5. 安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

三、光機電一體化實訓考核裝置的配置

序號	名稱	主要元件或型號、規格	數量	備注
1	實訓桌	1190×800×840 mm	1張	桌臺采用的是30*60的鋁型材。
2	觸摸屏模塊	7英寸工業彩色觸摸屏	1塊
3	PLC模塊	FX3U-48MR繼電器輸出,24路輸入24路輸出	1塊
4	變頻器模塊	三菱D720功率：0.4KW 380V	1塊
5	電源模塊	三相電源總開關（帶漏電和短路保護）1個，單相電源插座2個；	1塊
6	按鈕模塊	24 V/6 A兩組5V/6 A一組；急停按鈕1只，蜂鳴器1只，復位按鈕黃、綠、各1只，自鎖按鈕黃、紅各1只，24V指示燈黃、綠、紅各1只；24V指示燈黃、紅各1只	1套
7	上料加工機構部件	單出雙桿氣缸1只，單出桿氣缸1只，磁性開關3只，送料盤1個，電磁閥，光電開關1只；	1套
8	氣動機械手部件	單出雙桿氣缸1只，單出桿氣缸1只，氣手爪1只，旋轉氣缸1只，磁性開關6只，雙控電磁換向閥1只，單控電磁閥3只；	1套
9	皮帶輸送機部件	三相減速電機（380 V，輸出轉速40r/min）1臺，平皮帶1355×49×2mm mm 1條；	1套
10	物件分揀部件	單出桿氣缸3只，金屬傳感器1只，光傳感器2只，磁性開關3只，物件導槽3個，單控電磁換向閥3只	1套
11	接線端子模塊	接線端子和安全插座	1塊
12	物料	金屬2個，尼龍黑白各2個	6個
13	安全插線		1套
14	氣管	Φ4\Φ6，氣管為藍色，每臺配有足量氣管	1套
15	PLC編程線纜		1條
16	觸摸屏與計算機通信線		1條
17	觸摸屏與PLC通信線		1條
18	配套工具		1套
19	產品配套光盤		1套
20	線架		1個
21	靜音空氣壓縮機	0Mpa-0.8Mpa，氣泵噪音≦65分貝，符合國家標準	1臺
22	電腦推車	580450960mm±20mm

四、電一體化設備結構：

電一體化實訓裝置臺架為鋁合金導軌式，實訓考核裝置PLC模塊的I/O 端子、變頻器的接線端子、各常用模塊與PLC的連接端子，均與安全插座連接，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、傳感器和指示元件的電路，則通過端子排進行連接。插拔線連接電路與端子牌連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。

鋁合金導軌式實訓臺：可以安裝上料機構、機械手搬運機構、加工機構、物件包裝機構、傳輸分揀機構。實訓模塊及PLC主機為一體化設計放入抽屜式實訓箱中。

觸摸屏：支架面板是鐵質噴塑板。

PLC模塊及變頻器模塊：PLC 40點以上IO；變頻器：三菱；模塊材料要求：鋁板噴塑，進口油墨印刷字符。

電源模塊：三相電源總開關（帶漏電和短路保護）1個，熔斷器3只，單相電源插座2個，安全插座5個；

按鈕模塊：24 V/6 A、12 V/2 A各一組；急停按鈕1只，轉換開關2只，蜂鳴器1只，復位按鈕黃、綠、紅各1只，自鎖按鈕黃、綠、紅各1只，24V指示燈黃、綠、紅各2只；

接線排：接線排殼體上兩側相對設置有一初級接線區（接線端子）和一次級接線區（安全插座）；接線端子與對應的安全插座通過導電彈性件連接；接線排殼體邊緣卷折，設有固定用的螺孔，可以固定在實訓桌上。

上料機構：工件庫1件，物料推出機構1件，光電傳感器2只，磁性開關1只，單缸氣缸1只，單控電磁閥1只，警示燈1只，主要完成將工件庫中的工件依次推出。氣缸及附屬傳感器選用SMC。

氣動機械手裝置：四自由度氣動機械手，氣缸及附屬傳感器選用SMC；整個搬運機構能完成四個自由度動作手臂上升下降，左右來回運動，夾緊放松。氣缸及附屬傳感器選用SMC。

加工機構：主要由物料臺、物料夾緊裝置、主軸電機、刀具以及相應的傳感器、磁性開關、電磁閥、支架、機械零部件構成。

物料分揀裝置：傳送帶通過三相異步電動機驅動，在傳送帶端點處設計有落料口，通過光電傳感器檢測物料；傳送帶上裝有三個出料槽，對應位置有電感傳感器、光纖傳感器等，同時正對料槽位置裝有推料氣缸，共計三個氣缸。傳送帶采用可拆卸的鋁合金支架。氣缸及附屬傳感器選用SMC。
