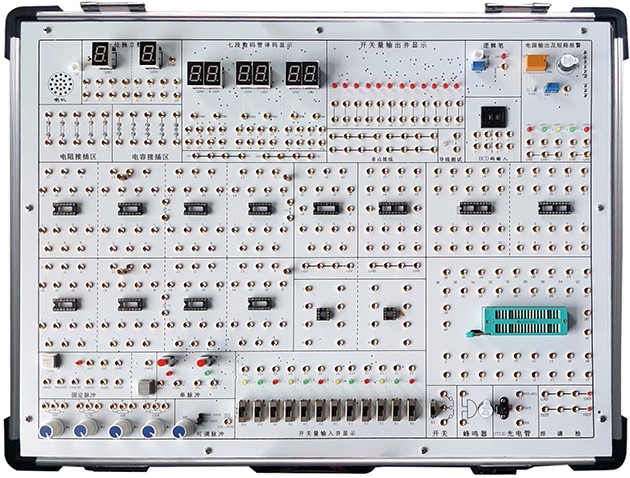

SB-D6數字電路實驗箱

數字電路實驗箱由鋁木合金箱體、開關電源、常用信號源和實驗電路區組成。其中實驗電路區采用全開放模式，可根據需求靈活配置實驗電路，以滿足不同層次學生的教學實驗要求。

一、技術指標

1.1直流穩壓電源 DC：±12V/1.5A，DC：5V/1.5A，其中+5V電源有過壓保護、欠壓保護和短路報警和自動關斷功能，確保實驗電路元件和人身安全。

1.2 直流穩壓連續可調輸出:DC:1.5～9V（或任意值）。

1.3 常用信號源

1）提供二組正負單脈沖發生電路，帶電平指示。

2）1HZ～10KHZ分2檔連續可調時鐘電路，1HZ～100HZ和100HZ～10KHZ。

3）固定脈沖分9路輸出,分別是1HZ、2HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、500KHZ、1MHZ，其中1HZ帶指示燈顯示。

4）12路開關量輸入顯示電路，輸入端帶保護功能。

5）12路開關量輸出電路，輸出端自帶顯示電路，直觀顯示開關量的輸出狀態，同時輸出端帶保護功能。

6）6位七段LED共陽數碼顯示器，自帶BCD碼譯碼電路；2位獨立數碼管，可裝共陽或共陰數碼管。

7）2組BCD碼撥盤開關輸出電路，輸出端帶保護功能。

1.4 測試

1）提供三狀態數字邏輯測試電路，并有聲光提示。

1.5 實驗電路區：獨立電路板設計，和實驗信號源完全隔離，防止實驗電路區接線時的誤操作損壞主機箱。實驗電路區配置如下：

1）配置開放式實驗區，含2只IC8、8只IC14、1只IC16(可以再擴展3只）、1只IC18、1只IC20、1只IC40鎖緊插座（兼容IC28/IC24/IC18等)。

2）提供獨立10MHZ晶振、8Ω喇叭、蜂鳴器、ST135光電開關和1×2開關各1個,電位器1K、20K、100K各1個。

3）設計有導線測試座一組，可測量實驗導線的通斷。

4) 還設有多個高可靠鎖緊式防轉疊插座(與集成塊插座、鍍銀長紫銅管及固定器件等已內部連好)作為實驗連接點、測試點，實驗接線時，只要拿鎖緊插頭線相互連接即可。

5) 2個擴展模塊電路接入?yún)^(qū)：尺寸各為155×100mm，可選配固定線路實驗?zāi)K。學生可以進行創新性練習，以提高學生的思維能力和動手能力。

1.6 可拆卸式實驗?zāi)K（可選配）

1）面包板模塊:有2塊350孔面包板組成，并設計有面包板和主板間的連接轉換�？梢詳U(kuò)展到4塊。

2）分立元件模塊板，板上含電阻10Ω、100Ω、200Ω、470Ω、510Ω、1K、1.2K、1.5K、4.7K、5.1K、10K、22K、47K、100K、150K、22M；20P、30P、100和100P可調、240P、300P、680P、0.01uF、0.02uF、0.047uF、0.1uF、10uF/16V、47uF/16V、100uF/16V；二極管2AK2、2CK13、2CK15、IN4007；三極管3DG6和3DK2；晶振32768HZ；電位器100K（2個）、47K、15K、10K、1K、330Ω各1個，滿足數字電路最基礎實驗要求。

3）配置FPGA模塊：帶FPGA芯片2c8t144、下載線，全部I/O口由排線接口引出。

1.7實驗線路的連接

全部信號引出插孔采用Φ2自鎖緊式涂金插孔，永不氧化，美觀漂亮。實驗導線有兩種分別為Φ0.5的單股銅芯線（與面包板兼容）和Φ2自鎖緊可疊插導線。

序號	名稱	說明	數量
1	SB-D6主機箱	含機箱、工作電源、常用信號源、實驗電路區等	1臺
2	供電電源線	1.5m	1根
3	2號實驗導線	50cm	35根
4	保險絲	2A	2支
5	實驗指導書		1本
