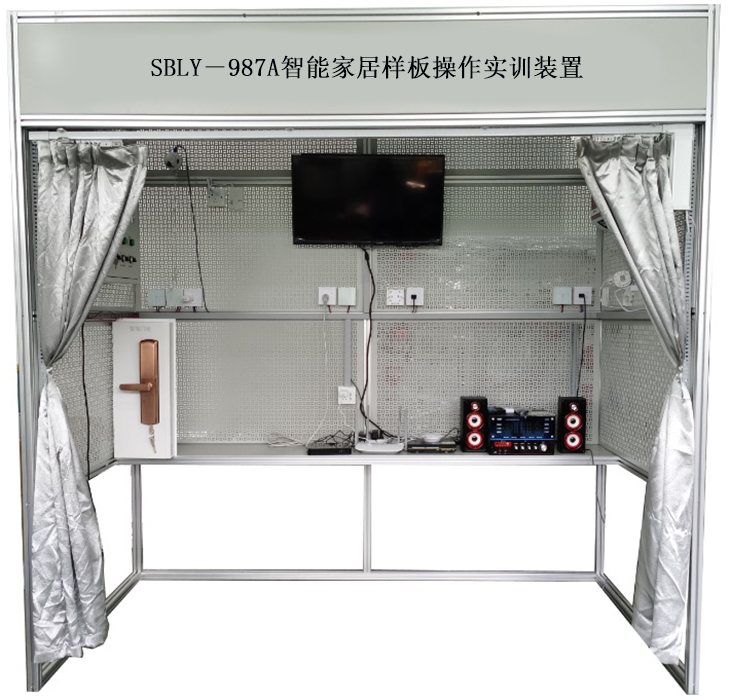

SB－LYJA智能家居樣板操作實訓裝置
一、系統功能說明：
1、用于ZigBee基本的傳感數據采集與輸出控制實驗
2、智能家居電器安防管理系統 模擬智能家居應用，通過軟件對產品模塊進行管理
3、智能庭音樂系統，可通過管理平臺進行遠程遙控，開啟與關閉音樂設備，播放想聽的音樂和音量的大小調節等。
4、系統分區管理，模擬三室一廳包函廚衛等智能照明，安防，空調，電視，音樂，等家電的控制與監控。
5、智能照明系統 ：智能照明系統，對燈光進行智能控制與管理的系統，跟傳統照明相比，實現對白熾燈的調光、一鍵場景、一對一遙控及分區燈光全開全關等管理，并可以用多種控制方式實現以上功能，最主要的控制方式為無線遙控、定時控制、集中控制、甚至遠程控制等，從而達到智能照明的節能、環保、舒適、方便的功能。
6、智能電器控制系統
智能電器控制系統，是對電器進行智能控制與管理的系統，智能電器控制系統，把所有能控制的電器以一定的結構有機的組合起來，形成了一個整體，通過這個管理系統，實現對家電的集中無線遙控、定時開關控制及遠程控制，實現電器的場景控制與管理，從而達到智能電器系統的節能、環保、舒適、方便的功能。
二、技術參數：
1、電源：AC220V；5%
2、外型尺寸：（2500*1280*2300）MM
三、系統組成及參數
1、 整套設備采用工業鋁合金型材承重支架，組成半封閉實訓環境；模擬真實家居環境。
2、鈑金采用1.5加厚型鋼板，數控沖銑網孔、便于學生組裝設備及布線實習；
3、實訓工位整體色調一致、整個系統采用烤漆工藝，確保產品不易生銹、易維護和保養；
4、模塊化設計，標準連接件，組合式架構，組裝成各種開方式房間結構，便于維護、拆卸和運輸。
5、樣板間頂部鋼板采用滑塊式前置型固定法。側板采用擋片式后置式固定法；側面靠下裝有活動桌面，必須采用前置式固定法，牢固可靠，保證安全；
6、樣板間上固定線槽，線槽內布置實訓專用的電源線；支持每一個實訓所用部件的供電；
7、溫濕度傳感器：采用 CMOS 過程微加工技術，確保產品具有極高的可靠性和出色的長期穩定性。該傳感器由電容式聚合體測濕組件和能隙式測溫組件組成，并與 A/D 轉換器以及數字接口在單晶片中無縫結合，使得該產品具有功耗低、反應快、抗干擾能力強等優點。
8、電子門禁：安裝在每個工位的側面，學生通過指紋、刷卡和集中控制方式可控制門禁通行；指紋，手機機APP等開門能行，強制門狀態為常開或者常閉功能；射頻頻率：13.56MHZ。
9、煙霧探測器：一種半導體氣體感測器，它用來偵測生物性的揮發性氣體，它的電阻值隨著大氣所含的氣體的增加而減少，這種電阻的減少現象，便是用來偵測氣體的電氣輸出信號。
10、安裝配套實訓部件：換氣扇 1個、旋轉式警示燈（不帶蜂鳴器）1個、節能燈 2個、梯子 1個、萬用表測量表 1只、32英寸LED液晶電視 1臺、掛壁式空調 1臺、電動窗簾 1套、平板電腦 1個、DVD、無線攝像機、掛式音響。
四、功能實訓
1.APP遠程控制操作實訓
2.實時控制監控實訓
3.智能照明操作實訓
4.無線遙控操作實訓
5.場景控制操作實訓
6.集中控制操作實訓
7.家電控制操作實訓
8.電動窗簾操作實訓
9.家居安防模塊的連接實訓
10.手機控制等實訓
五、主要設備技術參數
|
智能網關 |
無線控制協議：2262、1527編碼，PT2262編碼的震蕩電阻、地址碼、數據碼可任意配置。 |
|
智能門鎖 |
智能密碼開鎖、指紋開鎖，手機APP遠程開鎖，遙控開鎖，遠程報警等，電池供電，具用應接電源功能 |
|
86遙控插座（2200W） |
控制手動控制家電的開關，比如電風扇，熱水器等電源的開關、控制廚房的電飯煲，電冰箱，消毒柜，排氣扇等手動控制家電的開關 |
|
86型1路觸摸屏無線遙控開關 零火線 |
控制客廳頂燈和壁燈及吊燈的開關 |
|
86型1路觸摸屏無線遙控調光開關 零火線 |
控制活動室的壁燈和頂燈的開關 |
|
130萬高清攝像頭 |
具有自動巡邏功能、防止盜賊入侵，比如當主人不在家的時候窗戶被打開或有人進入臥室時主機會自動發短信或打電話給主人，主人可以遠程監控家里的情況 |
|
電動窗簾軌道 |
安裝于模擬實訓間 |
|
電動窗簾電機 |
具有無線手機APP控制功能， |
|
掛壁式空調 |
最大采暖面積(平方米): 20m^2以下 |
|
32寸電視機 |
產品名稱：LED背光源智能電視 |
|
