SBZ-LYT樓宇智能安防布線實訓系統(工程型)
一、產品概述
樓宇智能安防布線實訓系統(工程型)是為中等職業學校、職業教育培訓機構研制的樓宇智能安防布線實訓考核設備，系統根據智能樓宇工程中安防布線系統的特點，針對對講門禁、室內安防、周邊防范、視頻監控、巡更等系統的安裝、布線與調試進行設計，強化學生對安防布線系統各模塊的安裝、電氣接線、調試、故障診斷與維護等工程能力，適合樓宇智能化設備安裝與運行、物業管理、安保相關專業的教學和培訓。

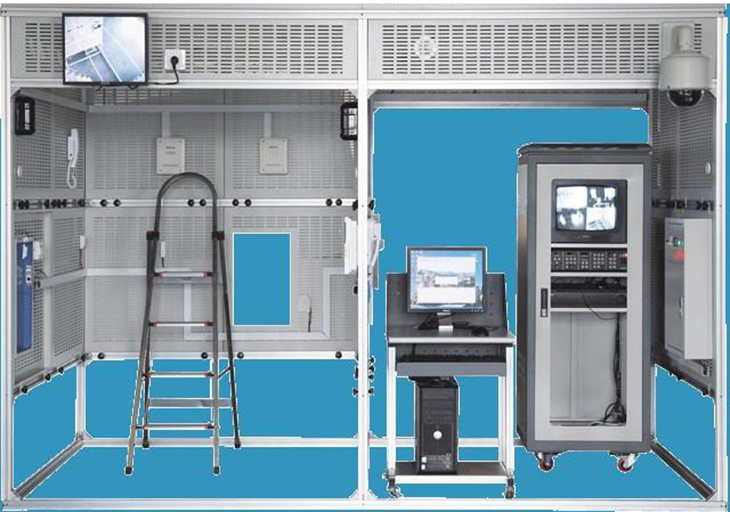

系統以建筑模型為結構基礎，包括智能大樓（小區）和管理中心兩部分。系統可進行對講門禁、室內安防、周邊防范、視頻監控、巡更等項目的訓練，可檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。
二、系統結構與組成
▲樓宇智能安防布線實訓系統采用模型模塊化設計，由建筑模型、對講門禁子系統、室內安防子系統、周邊防范子系統、視頻監控子系統、巡更子系統等組成。
建筑模型由標準規格的鋁合金工業型材和網孔式安裝板組成，設有總電源箱。建筑模型分為智能大樓（小區）和管理中心兩部分，安保區域設有單元門和單戶窗，實現智能小區對講門禁系統的設備安裝、智能大樓室內安防系統的設備安裝等工程訓練，實現單元和單戶可視對講功能。
管理中心實現智能大樓（小區）的集中監控和管理，安裝有管理中心機、視頻監控臺、監控計算機等典型管理設備。
在智能大樓（小區）內安裝典型探測器（煙感探測器、紅外探測器、玻璃破碎探測器、振動探測器、門磁等）、巡更點、紅外對射，安保區域的房間窗戶裝有幕簾探測器，實現室內安防與周邊防范功能。
在管理中心區域和智能大樓（小區）內，安裝典型監控器材（半球攝像機、紅外攝像機、槍機、快速球云臺攝像機等），實現關鍵區域視頻監控，設有一臺17寸液晶監視器，一臺14寸CRT監視器。
功能區域之間采用工程橋架實現系統連接。系統中的各模塊即可單獨調試、運行，通過接線和配置，也可進行聯動實訓。
三、主要技術性能
1．輸入電源：?jiǎn)蜗嗳 220V±10% 50Hz
2．工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3．裝置容量：≤1.0kVA
4．外型尺寸：3120mm×1580mm×2310mm
5．安全保護：具有漏電壓、漏電流保護，安全符合國家標準
四、▲通過項目任務實施，可考察的職業能力
1.建筑智能安防布線的實施能力
2.對講門禁系統安裝、接線與調試能力
3.室內安防與周邊防范系統安裝、接線與調試能力
4.視頻監控系統安裝、接線與調試能力
5.巡更系統安裝與調試能力
6.系統運行維護能力
五、基本配置清單
|
配置 |
名稱 |
型號 |
數量 |
|
建筑物模型
|
樓宇智能安防布線實訓系統
|
由鋁合金型材框架和安裝布線網孔板組成，3120mm×1580mm×2310mm（長×寬×高），分為智能大樓（小區）、管理中心，器件采用自攻螺絲和工程塑料卡件配合安裝。 |
1套 |
|
配套 |
電腦 |
聯想 |
1臺 |
|
電腦桌 |
600mm×600mm×800mm（長×寬×高） |
1張 |
|
|
|
鋼凳 |
Φ300mm×450mm（圓×高） |
1 |
|
|
鋁人字梯 |
900mm×250mm×1200mm（長×寬×高） |
1 |
|
|
工程塑料卡件 |
20mm×10mm×11mm（長×寬×高） |
300 |
|
對講門禁系統 |
管理中心機 |
ET-366GC |
1只 |
|
電插鎖 |
1088S |
2只 |
|
|
歐式數碼彩色可視室外主機 |
ET-366D10-6C |
1臺 |
|
|
電源箱 |
ET-366P |
1只 |
|
|
聯網器 |
ET-366W-18V |
1臺 |
|
|
多功能壁掛室內分機(彩色) |
ET-366MT10-1 |
1部 |
|
|
普通壁掛室內分機 |
ET-366MH |
1部 |
|
|
門前鈴 |
ET-366BD |
1臺 |
|
|
非接觸卡 |
ID卡 |
1張 |
|
|
層間分配器（四分支） |
ET-366F-4 |
1只 |
|
|
安防系統 |
家用緊急求助按鈕 |
HO-01B |
1只 |
|
可燃?xì)怏w探測器 |
LH-88 |
1只 |
|
|
紅外對射報警器 |
ABT-60 |
1對 |
|
|
聲光報警 |
HC-103 |
2個 |
|
|
紅外探測器 |
LH-901B |
1只 |
|
|
門磁 |
HO-03 |
1對 |
|
|
視頻監控系統 |
高速球云臺攝像機 |
BT-603-27PN |
1只 |
|
彩色半球攝像機 |
431D2 |
1只 |
|
|
黑白半球攝像機 |
431D2 |
2只 |
|
|
BNC視頻接頭 |
帶尾巴 |
20只 |
|
|
視頻電纜 |
SYNV75-3-2 |
1卷 |
|
|
硬盤 |
80G |
1個 |
|
|
矩陣主機 |
4×2VL |
1套 |
|
|
MC-15 |
1臺 |
||
|
海康硬盤錄像機 |
DS-8104HL-S |
1臺 |
|
|
綜合布線系統 |
標準網絡機柜 |
2米 |
1 |
|
RJ45配線架 |
普天 24口機架式 |
3 |
|
|
以太網交換機 |
24口 |
1 |
|
|
國威 2進8出 |
1 |
||
|
電話配線架 |
普天 110機架式 |
3 |
|
|
單口底盒、面板 |
面板普天 |
20 |
|
|
電話模塊 |
普天 |
10 |
|
|
網絡模塊 |
普天 |
10 |
|
|
路由器 |
TP-LINK |
1 |
|
|
墻柜 |
4U |
1 |
|
|
電話機 |
|
2 |
|
|
|
RJ11水晶頭 |
|
200個 |
|
RJ45水晶頭 |
|
200個 |
|
|
配套工具 |
寬踏板梯子、單線打線鉗、線纜測試儀、二合一壓線鉗（RJ45/11）、小鋼鋸及鋸片、螺絲刀等 |
1套 |
|
|
