智能串行四層單梯透明仿真教學電梯,電梯技術實訓裝置 > 行業新聞 >消防電梯實訓裝置

2024年5月30日

智能串行四層單梯透明仿真教學電梯,電梯技術實訓裝置

SBDT-ZNM智能串行四層單梯透明仿真教學電梯

(NICE 3000new)

智能串行四層單梯透明仿真教學電梯為了配合各大院校、職業技術學院、技師學院、技校、勞動就業培訓中心、質量技術監督局特檢中心、電梯維修物業管理部門等有關電梯專業和工業自動化專業課程演示實驗，使更多的人能夠更好地了解電梯、使用電梯，培養出更多的電梯專業人才，適應電梯行業的發展需要，我公司經過深入探索研究，精心設計出了DT系列透明仿真教學電梯。

我公司的DT系列透明電梯是根據最常見的升降式電梯結構，采用鋼管焊接一體而成，表面經過磷化噴塑處理、具有良好的結構剛性。為了便于教學，電梯主要機構部件均采用透明有機材料制成 (包括：限速器、轎廂、層門及門廳立面、轎門、轎廂、機房底板、導軌支架……)為了使電梯運行控制更加精密可靠逼真，設計了與實際電梯比例縮小的鋁合金轎廂對重導軌、及轎門門機導軌、層門導軌。

本公司設計的透明限速器，能調整到電梯模型實現限速器觸發安全鉗制動所需要的速度，真實演示電梯安全運行保護功能（電梯模型轎廂運行速度低于實際電梯的速度20-30倍）。由于實際電梯無法實現在故障狀態下的超速運行，因此永遠無法真實演示限速器觸發安全鉗制動的安全運行保護功能，讓學生觀察了解安全運行保護機電聯合控制的過程。

電梯的電氣控制系統采用NICE 3000new 一體機控制，其硬件結構的組成及功能與實際電梯完全一樣。具有自動平層、自動關門、順向響應轎內外呼梯信號、直駛、電梯安全運行保護以及電梯急停、慢上、慢下、照明、風扇等功能，性能可靠、運行平穩、操作簡單、能耗低，特別適合于教學。

此外，透明仿真教學電梯的軟硬件均采用開放式結構，因此，院校也可以利用此套裝置進行二次開發研究。如：1.群控電梯（統一調度多臺集中并列的電梯）；2 . 并聯控制電梯（2-3臺電梯的控制線路并聯，進行邏輯控制，共用層站外召喚按鈕）；3 . 集選控制電梯；4. 信號控制電梯。

采用變頻器作為三相交流曳引原動機的調速裝置。該裝置采取電壓矢量控制方式，對電機具有加減速控制、正反轉控制、點動控制及根據模擬輸入控制等多種功能。同時兼對原動機的斷相、缺相、相序紊亂及過壓、欠壓、過流、過載、失速等有保護功能。

采用此套設備進行配套教學，使廣大師生對電梯的結構、關鍵部件以及電氣控制、電梯的運作過程有了直觀、形象的認識，易于加深對電梯相關知識的了解、掌握。此外，通過LED操作面板MDKE進行現場實際操作調試，對學生學習、了解和掌握NICE系統及其應用。

一、電梯的基本結構：

1.電梯機房部分：曳引減速機、曳引電動機、制動器、曳引輪、限速器、旋轉編碼器。

2.電梯井道部分：導軌、對重機構、轎廂（門機機構、安全鉗、導靴、照明燈、風扇）、層門、樓層召喚指示控制器、曳引繩、導向輪、上(下)強慢開關、上(下)限位開關、上(下)極限開關、隨行電纜、轎廂控制器、緩沖器。

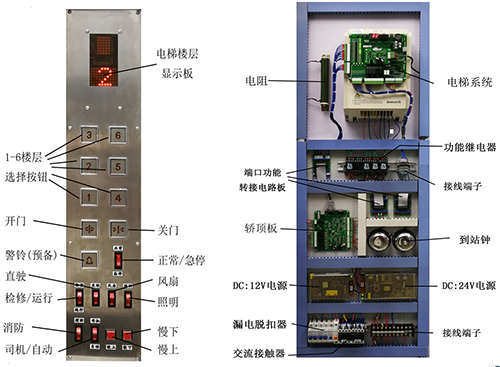

3.電梯電氣控制部分：默納克3000new、轎內指令板、轎頂板、內（外）呼顯示板、電阻、電源空氣開關（漏電脫扣器）、DC12V驅動電源、DC24V驅動電源、接線端口電路板、到站鐘、變壓器、接觸器、繼電器、弱電接線端、強電接線端。

序號	名稱	單位	數量	備注
1	電梯井道	臺	1

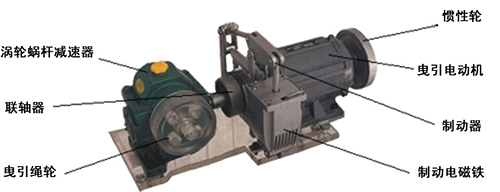

2	曳引機：含電動機 1只、減速機 1只、抱閘 1套、聯軸器 1套、曳引輪 1只、導向輪 1只	部	1	安裝在電梯架頂部

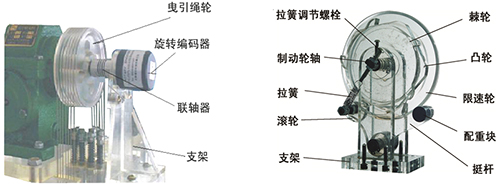

3	限速器	只	1	安裝在電梯架頂部
4	旋轉編碼器（含聯軸器）	只	1	安裝在電梯架頂部
5	導軌	條	4	安裝在井道上
6	對重裝置(含重塊 3個)	個	1	安裝在井道中
7	綱絲索	根	5	安裝在井道中

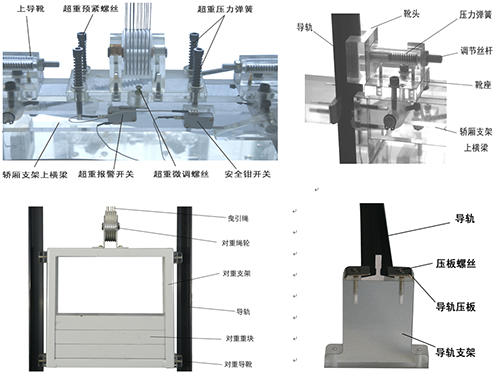

8	轎廂：12V風扇 1只、220V照明燈 1只、門機裝置 1套、安全鉗 2對、導靴4套、超載裝置 1個、上（下）平層感應器 2個、配重 1塊	個	1	安裝在井道中
9	隨行電纜	條	1	安裝在井道中
10	隔磁板	個	4	安裝在井道中
11	上（下）強慢開關	只	2	安裝在井道上、下部
12	上（下）限位開關	只	2	安裝在井道上、下部
13	上（下）極限開關	只	2	安裝在井道上、下部

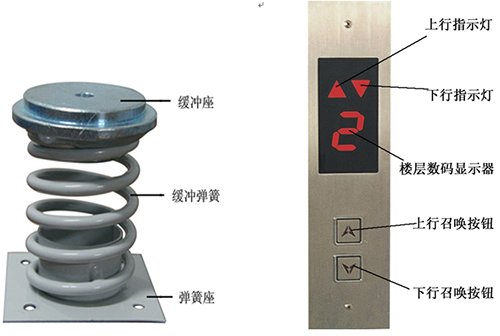

14	彈簧緩沖器	只	2	安裝在電梯底坑中
15	限速器鋼索張緊裝置（含支架 1個、斷繩保護開關 1只）	個	1	安裝在電梯底坑中
16	轎廂內操縱盒	塊	1	安裝在電梯底座上
17	樓層召喚盒	塊	4	安裝在各樓層底座上
18	樓層顯示屏	個	5	安裝在各樓層及底座上
19	層門機構	扇	4	安裝在各樓層外部
20	轎廂指令板	塊	1	安裝在電梯底座上
21	電阻	只	1	安裝在電氣控制板上
22	默納克3000new	個	1	安裝在電氣控制板上
23	接線端口電路板	塊	3	安裝在電氣控制板上
24	繼電器（24V 3只、220V 1只）	只	4	安裝在電氣控制板上
25	弱點接線端	個	6	安裝在電氣控制板上
26	轎頂板	塊	1	安裝在電氣控制板上
27	到站鐘鈴	只	2	安裝在電氣控制板上
28	DC 12V電源	個	1	安裝在電氣控制板上
29	DC 24V電源	個	1	安裝在電氣控制板上
30	漏電脫扣器（空氣開關）（2P 2只、1P 2只）	個	4	安裝在電氣控制板上
31	交流接觸器（線圈電壓110V）	個	2	安裝在電氣控制板上
32	強電接線端	個	1	安裝在電氣控制板上
33	《透明仿真教學電梯產品說明書》 1本；默納克3000new 用戶手冊 1本；默納克手持器 1個；內六角扳手（M3-M6）1套；活扳手150mm 1只；十字螺絲刀Φ3×75、 Φ6×100 各1只；一字螺絲刀Φ3×75、 Φ6×100 各1只 6# 軸用擋圈鉗 1只；尖嘴鉗 1只； 502膠水1瓶；毛巾1條；微動開關4只；常用螺釘若干；	套	1	工具包內
