SBDQ-PDH型電動葫蘆電氣技能實訓裝置
一、概述
電動葫蘆電氣技能實訓裝置在原"電動葫蘆電氣技能實訓考核裝置"基礎上進行改造升級，電動葫蘆電氣技能實訓裝置增加了電動葫蘆床仿真半實物模型，并將機床的電氣部分和機床的機械部分有機地連接在一起。由于將機床的運動全部展現出來，因而使教學更加形象生動。電動葫蘆電氣技能實訓裝置適合于維修電工（電工）初、中、高級技能鑒定中有關機床電氣部分的培訓考核。

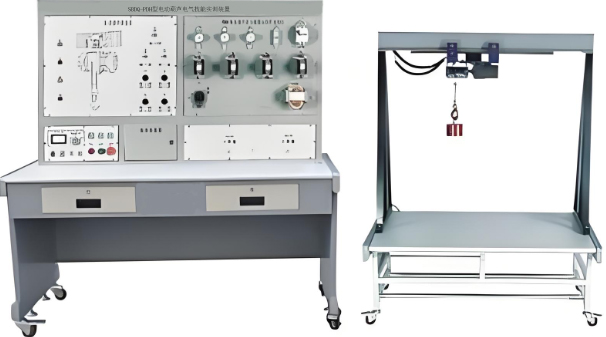

參考圖
二、功能特點
1. 電動葫蘆半實物仿真模型是參照實際電動葫蘆尺寸按一定的比例縮小的設計；
2. 本套裝置電氣部分的操作，能實現電動葫蘆各種運動控制，它包括：吊鉤的起吊和下降、電動葫蘆的左右運動，極限位置設有限位保護功能；
3. 機床電氣線路的所有接點，在裝置的面板上都有測試點，便于學員檢測故障；
4. 半實物模型上所用電機的電壓等級與實際的機床是完全相同；
5. 半實物機床的床身采用鑄件，專用模具一次成型，滾珠絲桿傳動，手輪使用實際機床部件，貼近真實機床；
6. 半實物機床各部件采用不同的顏色，培訓時學生更加容易理解接受；
7. 半實物機床活動導軌表面采用高頻淬火工藝，經久耐用；
三、技術性能
1. 輸入電源：三相四線～380V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃，相對濕度＜85%（25℃），海拔＜4000m
3. 裝置容量：＜0.2kVA
4. 漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s
5. 控制屏尺寸：1410mm×725mm×1535mm
6. 半實物模型桌子尺寸：1268mm×723mm×500mm
7. 電動葫蘆模型尺寸：1200mm×420mm×1000mm
8. 移動行程：300mm
四、電動葫蘆電氣技能實訓設備配置
|
序號 |
名 稱 |
數 量 |
備 注 |
|
1 |
電動葫蘆電氣技能實訓考核裝置 |
1臺 |
|
|
2 |
電動葫蘆半實物模型（含實訓桌） |
1臺 |
配有與電氣部分的連接接口，通過電纜連接 |
五、實訓項目與目的
1. 熟悉常用低壓電器的機構、原理
2. 通過觀察機床模型的運動，了解機床的實際運動
3. 了解機床電器控制的原理及各種保護裝置
4. 掌握機床中常見故障的排除方法
六、故障點設置一覽表
|
故障編號 |
故障現象 |
|
1 |
無法啟動 |
|
2 |
吊鉤不能上升 |
|
3 |
吊鉤不能上升 |
|
4 |
吊鉤不能上升 |
|
5 |
吊鉤不能上升 |
|
6 |
吊鉤不能上升 |
|
7 |
吊鉤不能下降 |
|
8 |
吊鉤不能下降 |
|
9 |
吊鉤不能下降 |
|
10 |
吊鉤不能下降 |
|
11 |
平移機構無法前進 |
|
12 |
平移機構無法前進 |
|
13 |
平移機構無法前進 |
|
14 |
平移機構無法前進 |
|
15 |
平移機構無法前進 |
|
16 |
平移機構無法后退 |
|
17 |
平移機構無法后退 |
|
18 |
平移機構無法后退 |
|
19 |
平移機構無法后退 |
|
20 |
平移機構無法后退 |
|
21 |
無法啟動 |
|
22 |
無法啟動 |
|
23 |
電磁制動器不能松開 |
|
24 |
不能平移 |
|
25 |
不能啟動 |
|
26 |
不能升降 |
|
