2024年5月2日電力拖動技能實訓平臺、電力拖動實訓室設備

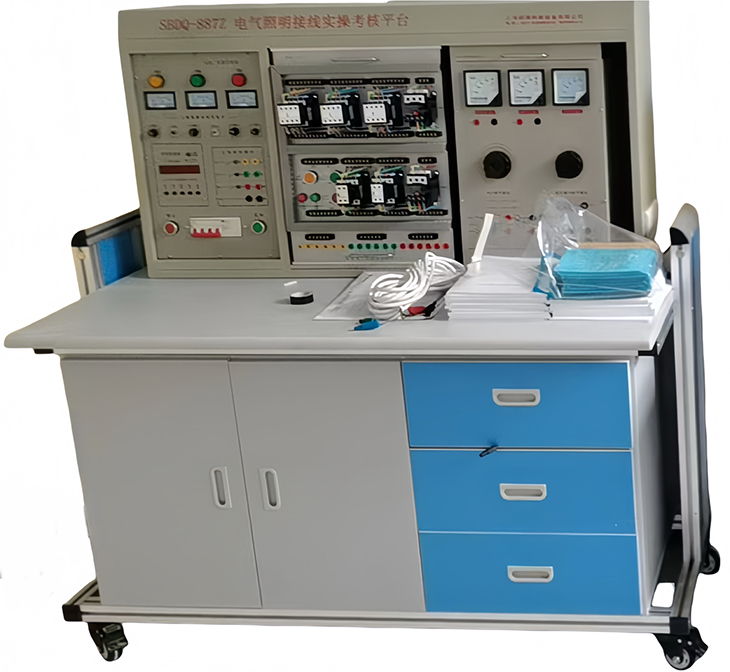

SBDQ-887Z電力拖動技能實訓平臺

電力拖動技能實訓平臺、電力拖動實訓室設備是一個專業基礎課實訓室，主要面向電子技術應用、機電技術應用等專業學生進行線路安裝與維修、電機安裝與維修、電子線路安裝與調試等項目實驗實訓教學。通過實訓使學生掌握相關課程的基本操作技能，提高學生的動手能力。電力拖動實訓臺可用于學生技能競賽和維修電工技能鑒定的培訓和考核。

電力拖動技能實訓平臺為配合我國職業教育和就業人員實際操作、培訓、鑒定的需求，我公司綜合了大中專院校、職業院校、技工學校的《電力控制技術》《電力拖動控制線路與技能訓練》《工廠電氣控制技術》《繼電接觸控制技術》等相關科目的實驗及實訓教學內容而研發了本裝置。裝置采用掛箱結構，實訓項目可擴展性強，可擴展PLC與變頻調速實訓項目。所有的元器件通過導線引到接線端子上，有利于保護器件，通過線槽走線，接近工業現場。

一、特點：

1、電氣控制線路都裝在掛箱上，操作方便、更換便捷，可擴展功能或開發新實訓項目，如PLC或變頻調速，實訓的內容具有典型性、實用性。

2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房，減少基建投資。

3、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全。各電源輸出均有軟截止保護功能。

4、控制屏還設有定時器兼報警記錄儀，為學生實訓技能考核提供了一個統一的標準。

5、所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件，通過線槽走線，接近工業現場。

二、技術性能：

1、工作電源：三相四線（或三相五線）～380V±5% 50Hz

2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.0KVA

4、外形尺寸：1300×700×1400（mm）

三、裝置配備

（一）電源控制屏控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。它為實訓考核提供電源及保護。

1、由無線遙控控制三相四線電源輸入，通過漏電保護器，接通總開關，由接觸器通過啟、停按鈕進行操作。

2、設有450V指針式交流電壓表三只，指示輸入時三相電源電壓；指示燈三只，指示實訓裝置與外部電源通斷情況。

3、三相四線電源輸出，具有單片機全程監控裝置過載或短路功能，過載或短路軟截止且告警，故障排除復位后方可啟動電源。

4、設有定時器兼報警記錄儀，平時作為時鐘使用。具有設定實訓考核時間、定時報警、切斷電源等功能。此外還能自動記錄由于接線或操作錯誤造成的漏電告警、短路告警總次數，為學生實訓技能的考核提供一個統一的標準。

（二）實訓桌：桌體為鋁木結構，桌面為防火、防水、耐磨高密度板，設有抽屜和儲存柜。

（三）實訓組件

1、DW-71 電力拖動培訓組件（一）

交流接觸器3只，中間繼電器2只，熱繼電器2只，控制按鈕3只，指示燈2只

2、DW-72 電力拖動培訓組件（二）

時間繼電器2只，保險盒3P 1只，陶瓷保險盒3只，斷路器1只，行程開關4只，二極管1只，整流橋1只，控制按鈕2只。

3、DW-73 電力拖動培訓組件（三）

轉換開關1只，變壓器380V/3，6，36V 1只，大功率電阻3只

4、DW-74 電力拖動培訓組件（四）

0-240V可調交流電源一路，0-220V直流可調電源一路，直流調速電阻器1套。

5、三相異步電動機 380V Y/△接法，帶離心開關 2臺

6、直流電機 220V

7、實驗連接線：采用高可靠護套（封閉式）結構手槍插連接線，里面采用無氧銅抽絲而成，頭發絲般的多股線，外包聚氯乙烯絕緣層，具有柔軟、耐壓、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。

四、實訓項目

1、閘刀開關正轉控制線路

2、接觸器點動正轉控制線路

3、具有自鎖的正轉控制線路

4、具有過找保護的正轉控制線路

5、倒順開關控制正反轉控制線路

6、接觸器聯鎖的正反轉控制線路

7、按鈕聯鎖的正反轉控制線路

8、按鈕接觸器復合聯鎖控制線路

9、自動往返行程控制線路

10、接觸器控制串聯電阻降壓起動線路

11、時間繼電器控制串聯電阻降壓控制線路

12、手動Y/△降壓起動

13、接觸器控制Y/△降壓起動

14、時間繼電器控制Y/△降壓起動

15、QX3-13型Y/△自動起動控制線路

16、半波整流能耗制動控制線路

17、全波整流能耗制動控制線路

18、C620車床電氣控制線路

19、手動降壓起動

20、單相運行反接制動控制線路

21、電動葫蘆電氣控制線路

22、C6163車床電氣控制線路

23、控制電路聯鎖控制線路

24、主電路聯鎖控制線路

25、直流電機啟動控制線路

26、直流電機的調速控制線路

27、直流電機的反轉控制線路

28、直流電機制動控制線路

五、全室參考配置表（以二十四座為例）

序號	配置名稱	每臺數量	全室數量	單位	備注
1	控制屏	1	12	套
2	實訓桌	1	12	張
3	學生凳	2	24	張
4	器材配備	1	12	套	見表一

見表一

序號	名稱	數量	單位
1	DW-71 電力拖動培訓組件（一）	1	套
2	DW-72 電力拖動培訓組件（二）	1
3	DW-73 電力拖動培訓組件（三）	1	套
4	DW-74 電力拖動培訓組件（四）	1	套
5	三相異步電動機 380V Y/△接法，帶離心開關	2	臺
6	直流電機 220V 80W	1	臺
7	特制安全導線	20	根

電機與拖動技術數字平臺仿真軟件

前言

電機及拖動課程是自動化專業重要的專業課程，其內容比較抽象，知識點較多，理論性、實用性和實踐性均很強，學生在學習過程中普遍反應對基礎知識難以理解，同時，對實驗教學環節不感興趣。因此將電機與拖動技術數字平臺軟件引入課堂教學，通過軟件仿真過程使學生對基礎知識進一步的理解、掌握，同時為動手實驗打下一定的基礎，提高學生的學習興趣。該仿真軟件可以準確模擬各種電器設備在不同的連接部署情況下電動機的反應情況，用戶能通過該軟件達到對電機拖動實驗的學習、模擬等初步體驗，該軟件可完成不受時空限制的一些實驗，有助于提高科學研究效率、準確率以及實驗的安全性，降低了實驗成本。

一、登錄界面

電機與拖動技術數字平臺總共有四個界面，分別為登錄界面、基礎知識、試題問答和實驗仿真。用戶需要在登錄界面填入正確的賬號和密碼才能正常使用本軟件。

二、基礎知識

用戶可以在基礎知識界面中查看翻閱電力拖動的基礎知識，里面包含圖文，可以對電力拖動基礎知識進行了解。

用戶可以在主界面點擊圖標進入對應的功能。

在基礎知識中用戶可以分別點擊左右翻頁按鈕進入上一頁或者下一頁，每一頁都配有圖片和文字，能讓用戶更清楚直觀地了解電機與拖動技術的基礎知識。

三、試題問答

試題問答界面包含有關于電力拖動的選擇題和判斷題，每種有40道題，每道題都包含有詳細的原因講解，點擊詳細解答按鈕即可查看，總分100分，每做錯一道題扣1分，當分?jǐn)?shù)低于60分時需要從頭開始重新做題。

每道選擇題設有4個答案，只有1個答案是正確的，用戶可以用鼠標點擊正確答案，如果選擇正確則會繼續進行下一步，如果選擇錯誤系統會提示錯誤，顯示正確答案并提示答案解析，同時在得分系統里面扣除1分。

每道判斷題設有2個答案，用戶可以用鼠標點擊正確答案，如果選擇正確則會繼續進行下一步，如果選擇錯誤系統會提示錯誤，顯示正確答案并提示答案解析，同時在得分系統里面扣除1分。用戶可以在屏幕中間的下拉框里面切換試題類型。

四、實驗仿真

仿真界面包含有：實訓項目選擇菜單、掛箱選擇區、線材工具選擇區、得分顯示區、錯誤提示區等。

1.實訓項目

電機與拖動技術數字平臺總共包含了5大類實訓項目，分別是：1直流電機實驗、2變壓器實驗、3異步電機實驗、4同步電機實驗、5電力拖動繼電接觸控制。每個項目又細分為不同的試驗種類，目前該軟件中共計有80多個實驗可以仿真。

用戶根據不同實訓項目的原理圖選擇相對的掛箱和正確的接線方式。

2.掛箱選擇

掛箱選擇區共計包含有：三相組式變壓器、三相芯式變壓器智能多功能儀表、數模交流電流表、三相可調電阻器、三相可調電抗器、可調電阻器電容器、整步表波形測試開關板、旋轉燈并網開關勵磁電源、繼電接觸控制等多種掛箱，用戶根據不同的實訓項目需要選擇掛箱，如果選錯或者多選得分扣一分，如果已經選擇掛箱還沒放到屏上，可以按ESC鍵取消該掛箱并重新選擇掛箱。

3.線材工具選擇

放完掛箱后用戶可以根據原理圖進行接線，線材工具區包含有黃、綠、紅、藍、黑、紫、青、白、棕9種顏色導線，可以避免在線路復雜時分不清線材導通電路。用戶需要嚴格按照原理圖進行接線，如果接錯扣一分并刪除該導線。用戶可以在選出線材后或者接好一頭時按ESC鍵取消該導線。

4.得分

得分默認為100分，模型或?qū)Ь€選擇錯誤時會扣1分，用戶進行實驗中切換到另一個實訓項目時得分會恢復到100分并清空之前實驗的掛箱、電機和線材。

5.自動接線并仿真

每一個實訓項目對應一個自動接線功能，用戶可以點擊啟用自動接線按鈕，軟件系統會自動生成該實訓的掛箱和線材，用戶可以在自動接線中點擊開關進行仿真，通過調節電阻大小來多次觀測并記錄電流電壓數值到表格中，并在多次記錄中自動解析出平均值。能讓用戶更準確、直觀的觀察、記錄實驗數據。

用戶可以點擊啟用自動接線按鈕，軟件系統會自動生成該實訓的掛箱和線材，用戶可以在自動接線中點擊開關進行仿真，通過調節電阻大小來多次觀測并記錄電流電壓數值到表格中，并在多次記錄中自動解析出平均值。能讓用戶更準確、直觀的觀察、記錄實驗數據。

軟件內部已擬制好所有表格，用戶只需要點擊記錄按鈕系統會自動記錄對應的實驗數據，同時會根據公式自動計算出所需的數據。

本軟件總共包含有：直流電動機、直流發電機、直流并勵電動機等25種試驗種類，每種實驗種類又分為多個實驗項目，用戶可以用鼠標點擊任一實驗進入對應實驗項目。

用戶進入試驗項目后可以在左側模型庫里選擇正確的掛箱放到實驗桌上，如果選擇正確則會繼續進行下一步，如果選擇錯誤系統會提示錯誤并刪除該掛箱同時得分會扣除1分。

掛箱放置完畢后用戶可以點擊右側工具庫中的實驗導線進行接線，每個實驗項目都會有一張實驗原理圖，用戶可以按照原理圖進行接線，如果接線正確則會繼續進行下一步，如果接線錯誤系統會提示錯誤并刪除該實驗導線同時扣除1分。工具庫中設有9種顏色不同的實驗導線，方便用戶更清楚直觀地區別每一根實驗導線。

用戶可以在自動接線中進行模擬仿真，可以用鼠標點擊漏電保護器扳手、啟動按鈕、鈕子開關、急停按鈕、船型開關、琴鍵開關等各種開關以切換狀態。

當用戶打開開關后，系統會判斷出哪些儀表會上電顯示數值，用戶可以用鼠標操控滑動變阻器的旋鈕來調節阻值大小，可以操控電壓調節旋鈕來調節電壓大小，同時系統會根據公式自動計算出電壓、電流的數值并實時顯示在儀表上。

當儀表有數值顯示時用戶可以打開表格，同時可以點擊記錄數據按鈕記錄下對應儀表的數值，有些設計到公式計算表格系統會自動計算出數值，表格記錄完畢后用戶可以點擊保存表格按鈕把該表格以CSV格式保存到本地，用戶可以用EXCEL表格工具直接打開該文件以查看實驗內容。
