SB-101B型維修電工實訓考核裝置
一、維修電工實訓考核設備概述
維修電工實訓臺，維修電工實訓考核設備是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"要求，結合生產實際過程和職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。
維修電工實訓考核設備適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業《電機及其控制》、《電機與拖動》、《電機與變壓器》等課程和非機電類專業的必修課程模塊或選修課程模塊《電機控制電路》、《機床電路維修》的教學與實訓。

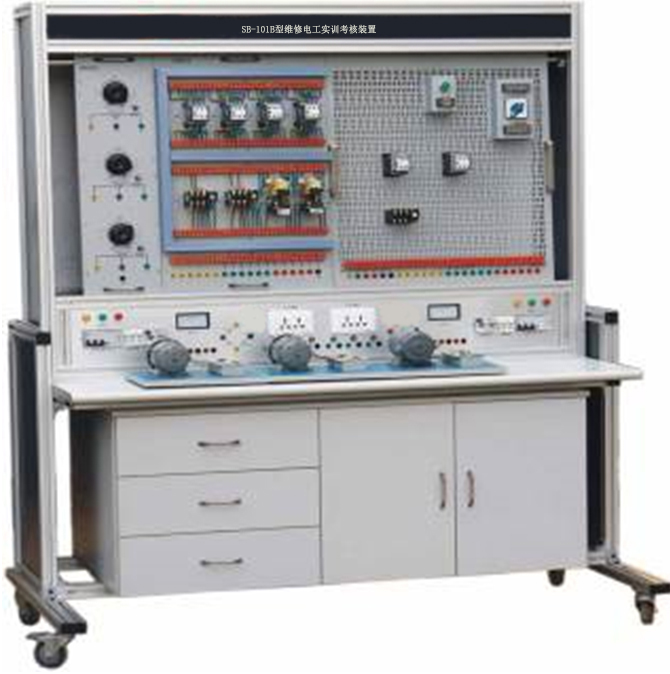

圖片僅供參考、以實際配置為準
本設備也適合技工學校機電類專業《電氣設備維修》課程的實習，還適合職業培訓學校的安裝、維修電工初、中級班的培訓和實操。
二、維修電工實訓考核設備技術指標
1.外型：整體尺寸 1525mm×750mm×1790mm；
2.維修電工實訓考核實訓臺架的材料：鋁木結構；
3.電源： （以下是實訓臺單面參數，另一面相同）
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組、220V插座式4組
3)固定直流輸出：24V/1A，2組、+12V/0.5A，2組、-12V/0.5A，2組、5V/0.5A，2組。
4.接口及儀表：可配置答題器，具有答題功能，與教師計算機、智能考核掛板可進行智能化實訓考核；
5.指針式電壓表：時刻監控電網電壓變化；
6.整流橋：2組。
7.保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
三、維修電工實訓考核設備結構、功能特點
1.總體結構：
維修電工實訓考核實訓臺由上支架/實訓屏（內置電源）、實訓桌子、實訓儲物柜三大部分組成。以經氧化處理的高材質35mm×35mm鋁合金作為設備主要連接材料；兩側及電源箱體采用麻黑色15mm層壓板制作；上支架的不銹鋼管材與電源箱體上的鋁合金型槽組合成維修電工通用掛板固定結構，改變實訓內容需要移動掛板時，可方便地在型槽中滑動，以便更好地配合實訓；桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實訓儲物柜采用標準結構和抽屜式用于存放工具以及實訓資料，右側的拉門式設計同時可存放兩塊通用掛板。
2.維修電工實訓考核設備特點：
本設備以鋁木為主，臺架堅固美觀大方，可根據教學和實訓要求懸掛不同的掛板，能夠完成教學內容廣、實訓項目多、靈活使用，雙工位設計可實現兩個學員同時進行實操、考核，電源獨立互不干擾，以實訓臺架為基礎，掛板為配件，便利于實訓內容擴展、更新，如配備答題器、上位計算機（學校自備或代購或代購）、智能機床考核掛板配合能夠實現機床智能化實訓考核，故障點的產生采用計算機網絡技術，考核系統自動完成評分、恢復故障等功能。本實訓臺能夠與所有 碩博維修電工通用掛板配合使用。
四、維修電工實訓考核設備可完成的典型實訓項目舉例
1.照明電路安裝實訓；
2.日光燈安裝實訓；
3.電動機點動與連續轉動電路連接實訓；
4.按鈕聯鎖的電動機正、反轉電路連接實訓；
5.接觸器聯鎖的電動機正、反轉電路連接實訓；
6.接觸器和按鈕雙重聯鎖的電動機正、反轉電路連接實訓；
7.電動機定子繞組串聯電阻啟動控制電路連接實訓；
8.按鈕切換的Y－△啟動控制電路的連接實訓；
9.時間繼電器切換的Y－△啟動控制電路的連接實訓；
10.電動機半波整流能耗制動控制電路連接實訓；
11.電動機全波整流能耗制動控制電路連接實訓；
12.電動機反接制動控制電路連接實訓；
13.電動機往返行程控制電路連接實訓；
14.電動機順序啟動控制電路連接實訓；
15.電動機定時運轉控制電路連接實訓；
16.按鈕切換的雙速電動機控制電路連接實訓；
17.時間繼電器切換的雙速電動機控制電路連接實訓；
18.簡單生產機械電氣控制電路連接實訓；
五、維修電工實訓考核設備的配置
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
|
1 |
維修電工實訓考核裝置 |
臺 |
1 |
帶不銹鋼管 長1370mm×外徑Φ25mm×厚1.2mm 1條 |
|
|
2 |
實訓單元掛板 SW005 |
塊 |
1 |
內置3只大功率磁盤電阻，與其他掛板配合使用； 該單元掛板與其他掛板配合，可完成電動機定子繞組串聯電阻啟動，直流電動機電樞串聯電阻啟動等實訓。 |
|
|
3 |
電力拖動掛板 SW010 |
塊 |
1 |
三相漏電保護斷路器1只、3P熔斷器1只、1P熔斷器2只、時間繼電器1只、指示燈3只、交流接觸器3只、熱繼電器3只、按鈕3只、急停開關1只、端子排21只等；（接觸器、熱繼電器采用施耐德）。 此掛板能夠獨立完成電動機轉動方向、降壓啟動、電氣控制等基本控制電路和自鎖、聯鎖、時間等控制與過載、零壓、漏電、短路保護組成的電動機控制電路連接實訓。也可完成電工上崗、初級、中級考核有關電動機控制電路連接的實訓和考核。 |
|
|
4 |
電力拖動擴展掛板SW011 |
塊 |
1 |
行程開關4只、主令開關1只、萬能轉換開關1只、交流接觸器1只、熱繼電器1只、電子時間繼電器2只、指示燈1只、按鈕1只、端子排18只等；（接觸器、繼電器采用施耐德）。 SW011掛板是SW010的擴展單元，與SW010配合使用能夠完成電動機行程控制、斷電延時控制、轉換開關直接改變電機轉向、電動葫蘆電氣電路控制等實訓，也可完成電工上崗、初級、中級考核有關電動機控制電路連接的實訓和考核。 |
|
|
5 |
照明掛板 SW012 |
塊 |
1 |
透明式電能表1只、四位燈開關1只、啟輝器1只、整流器1只、燈管1根、指示燈1只、端子排9只等； 元件經過專業定做（如：單相有功電能表采用小電流校驗，使小負載的情況下能夠正常工作，透明式外殼設計更直觀地讓學生了解內部結構和工作原理、低功率日光燈組件也是經過專門定做）；能夠獨立完成白熾燈異地控制、日光燈電路連接、電能測量實訓；該掛板也可完成電工上崗、初級、中級考核有關照明電路連接的實訓和考核。 |
|
|
6 |
電氣網孔板 SW009 |
塊 |
1 |
600mm×700mm 把手1對，端子排、安全插座； 下方裝有端子排與節點轉接插座，以便實訓電路與外圍設備（電機等）用安全連線連接；用于學生實訓安裝電氣元件、實訓內容的自主創新、實訓內容擴展升級； |
|
|
7 |
維修電工電力拖動仿真軟件（光盤） |
套 |
1 |
可滿足學生對電氣元件結構、作用、安裝、接線、電路分析的多媒體教學和熟悉電氣控制線路的虛擬接線實訓及應知考核測試功能 |
|
|
8 |
機床模擬考核軟件 |
套 |
1 |
考核軟件還具有教學功能，可介紹多種機床的工作原理、線路結構等內容。使用計算機模擬設故考核，使學生從模擬到實物階段性地學習，跟容易接受。 |
|
|
9 |
實訓電機 |
臺 |
1 |
M2002-A |
三相異步電動機 （380V，單速） PN(W):60、nN(r/min):1400、 UN(V)：三相 AC 380 IN(A):0.33、連接組別：△/Y |
|
臺 |
1 |
M2003-A |
三相異步電動機（380V，單速帶離心開關） PN(W):60、nN(r/min):1400、UN(V):三相 AC 380 IN(A):0.33、連接組別：△/Y |
||
|
臺 |
1 |
M2004-A |
三相雙速異步電動機 PN(W):40/25、nN(r/min):2800/1400、UN(V):三相 AC 380 IN(A):0.25/0.2、連接組別：△/2Y |
||
|
10 |
實訓用線 |
套 |
1 |
|
|
|
11 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
|
|
