SBJZDQ-58建筑電氣及消防系統綜合實訓裝置

一、系統概述

建筑電氣及消防系統綜合實訓裝置"依據[建筑消防設計規范]進行標準設計,該系統具有消防控制聯動中心、消防廣播電話中心、消防噴水滅火系統典型結構，能夠完成火災探測，早期探測，火災報警，現場滅火，氣體探測等演示性實訓項目和消防管理中心，同時還能清楚的展示噴淋滅火系統的典型設備構成和系統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火系統的結構有一個全面的了解，噴淋系統與聯動動控制中心系統實現聯網控制，探測器與聯動中心聯接實現手自動控制；氣體探測系統操作管理中心的聯接，同時與廣播電話中心聯網，完全實現現智能化大樓設計，掌握建筑物內部主要滅火設備的應用，熟悉樓宇中生活供水、消防供水等滅火設備的結構和控制原理，了解消防控制中心的聯動操作與設置，廣播電話中心的控制與操作設置，了解現代建筑消防聯動設備系統原理和調試，熟悉消防的控制原理和工作過程。它適用于學習《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的中職業院校的實訓教學。

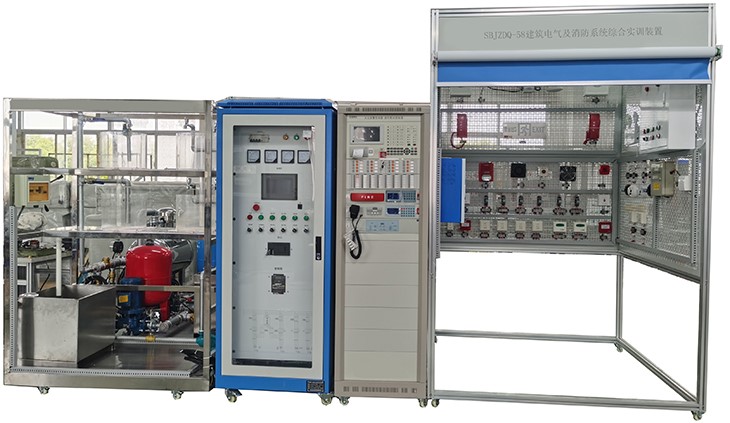

參考圖片

二、系統特點

1、具有試驗性噴淋啟動功能，當自動控制系統出現故障時，可手動啟動噴淋泵

2、本身自帶控制器，可實現本地控制，也可實現消防報警聯動控制

3、模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化

4、噴淋泵和氣壓罐等關鍵設備分別采用產品認證標準設備，穩定型強

5、無負壓供水裝置、壓力開關、無負壓鋼罐、給水泵，壓力傳感器等設備全部通過國家強制性產品認證

三、基本配置及參數

1.模擬噴淋滅火系統配置

模型框架采用噴塑板金+移動腳輪，水箱等主要部件全部使用渡鋅管器件，保證不生銹、不易老化，模擬兩層大樓噴淋滅火系統；其中一層采用電磁閥控制模擬火災現場報警，模型系統主要由消防水泵、氣壓罐、高位水泵、壓力開關、模擬噴頭電磁閥、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成，能生動模擬大樓內水滅火系統的典型結構。

消防水泵：數量1臺功率 750W 揚程：20米流量:3.5立方米/小時

高位水泵模擬氣壓罐：數量1臺容積50升，功率 750W揚程：20米，0.3MP

電磁閥：數量1臺口徑：DN20mm額定工作電壓24V

2、無負壓供水系統配置（全不銹結構）

模型框架采用噴塑板金+移動腳輪，水箱等部件全部使用不銹鋼器件，保證不生銹、不易老化，模擬兩層大樓生活恒壓供水；

生活水泵：數量2臺功率 750W 揚程：45米流量:2立方米/小時

無鋼罐：采用全不銹器件，具有放水閥、水位傳感、真空抑制器等

3、生活水、消防水、排水系統、配置

模型框架采用不銹制作、配置污水池，污水排水泵、生活用水區，消防演示區。

4、電源控制屏（全噴塑鋼結構）

提供交流電源：三相交流電380V 50Hz，帶有過流保護

5、火災報警控制柜(聯動型)

(1)采用192×64點陣液晶顯示，可同屏顯示4行12列漢字信息

(2)可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息

(3)256條事件記錄，記錄控制器運行中的各種事件，可隨時查閱

(4)可以現場編輯聯動公式

(5)2個總線回路，可連接254個現場器件

(6)1個 RS485 通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接16臺火災顯示盤；2臺設備操作盤；4臺（8區）滅火控制盤

6、探測器

配備可燃?xì)怏w探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。

7、輸入模塊、控制模塊輸入模塊

主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。

8、手動報警按鈕

火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號；

9、消防栓按鈕

火災時按下壓片控制器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，復位時，滑下滑動蓋，按下復位按鈕。

10、聲光報警器、警鈴

現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。

11、廣播錄放單元

消防廣播錄放機、廣播吸頂喇叭

12、功放單元

消防定壓功放，背景音源功放

13、消防電話系統

總線電話通訊盤，電話分機，電話模塊等。

14、應急照明疏散控制系統

配置應急照明采用集中控制，輸出36V供電，安全疏散指示，能持續供電90MIN以上

15、卷簾門控制系統

由模擬房間、卷簾門、卷簾門控制柜、火災報警控制器、火災探測器、以及相應的聯動控制系統組成

16、智能教學測控儀（整個教室配置1套

系統采用一體化設計（拒絕采用功能拼湊型），7寸彩色中文觸控屏系統管理器，中文菜單式觸控操作界面，人機對話友好。該系統集成示波器、任意函數波形發生器、PWM脈沖發生器、模擬數據測量、故障模擬發生器、數字量輸入監測、虛擬萬用表功能七大功能模塊。

1）集成3通道示波器不低于20K帶寬、X軸時間選擇（25us;50us;100us; 200us; 500us; 1ms; 2ms; 5ms; 10ms; 20ms; 50ms; 100ms;）、Y軸幅度選擇（10mV; 20mV; 50mV; 100mV; 200mV; 500mV; 1V; 2V; 5V; 10V;）衰減選擇（×1; ×10; ×50;），3個通道各自的頻率、有效值、峰峰值顯示，3個通道使能開關以及暫停開關。

2）集成3路任意函數發生器，內置正弦波、方波、三角波、鋸齒波、梯形波，最大輸出幅度 10Vpp，輸出阻抗 50Ω±10% ，占空比范圍 1%-99%（方波），最大輸出頻率范圍不低于0. 1Hz-20KHz，輸出幅度可調。

3）集成5路PWM脈沖發生器，5個通道獨立調節，頻率范圍不低于0Hz~20KHz，占空比范圍：0-100%，1%步進，輸出幅值：5V/12V切換選擇。

4）集成16路模擬測量，可獨立測量16路0-30V模擬量信號并實時曲線顯示，通道名稱可以自定義。

5）集成故障模擬發生器，可自由設定電路中16路各種常見故障，線路斷路、偶發等故障現象，有教師登錄界面和學生排故界面，自動評分功能，通道名稱可以自定義。

6）集成16路數字量輸入監測，最大輸入電壓24V，用于監測常用傳感器檢測開關量信號，通道名稱可以自定義。

7）虛擬萬用表功能

直流電壓：600.0mV / 6.000V / 60.00V / 600.0V /1010V 自動換擋

交流電壓：600.0mV / 6.000V / 60.00V / 600.0V /760V自動換擋

直流電流：600.0μA / 6000uA / 60.00mA / 600.0mA / 6.000A / 20.00A

交流電流： 600.0mA / 6.000A / 20.00A自動換擋

電阻：600.0Ω / 6.000kΩ / 60.00kΩ / 600.0kΩ / 6.000MΩ / 60.00MΩ自動換擋

二極管：0.000~3.300V，3.3V以上串口輸出超載異常

通斷檢測：50Ω及以下時發聲，610Ω或以上串口輸出超載異常

電容：6.000nF / 60.00nF / 600.0nF / 6.000μF / 60.00μF / 600.0μF / 6.000mF / 60.00mF自動換擋

頻率1：9.999Hz / 99.99Hz / 999.9Hz / 9.999kHz / 99.99 kHz自動換擋

頻率2：10MHz

8）上位機軟件可通過無線網絡控制測控儀的3通道示波器功能、3路函數發生器功能、PWM脈沖發生器功能、16路模擬測量功能、16路故障模擬發生器功能、16路數字量輸入監測功能
