EDA實訓室、EDA實驗開發箱

EDA實訓室、EDA實驗開發箱

EDA實訓室主要的儀器設備有：計算機、EDA實驗開發箱、多媒體投影儀、交換機等。
EDA實訓設備承擔著院校電氣自動化技術、機電一體化技術、電子信息工程技術等電子電氣控制類專業《EDA技術》等專業核心課程的實驗、實訓任務。通過本實訓室的專業學習，學生在掌握電子設計自動化基本知識的基礎上，將具備電子線路軟硬件設計、開發與調試能力。結合本課程特點，通過培養學生較好的EDA技術實際應用能力，使他們掌握觀察分析、動手解決實際工程問題的能力，為他們今后從事生產第一線的技術和管理工作以奠定良好的專業基礎。

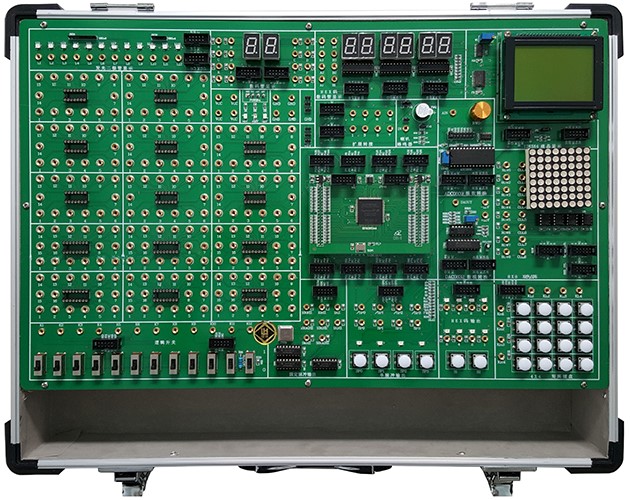

SB-SZXT2數字電路、EDA技術實驗設計系統

數字電路、EDA技術實驗設計系統由鋁木合金箱體、開關電源、常用信號源、常用模數接口、人機接口、接插式CPLD/FPGA下載板和實驗電路區等組成。其中信號源由高性能單片機產生，穩定可靠。全部的實驗用信號線的連接采用高可靠杜邦線和單根2號插針線，避免接觸不良現象反生。擴展設計的CPLD/FPGA開發板為用戶開展創新設計提供了良好的硬件平臺。本實驗箱適用于本專科院校所有電類和非電類專業《數字電子技術》、《數字系統設計》、《EDA技術設計》等課程的實驗、實訓和創新設計，有出版社出版的配套教材。

一、技術指標（以下1-6項全部集成在一個主板上）

1、實驗電路工作電源：+5V/2A、±12V/0.5A，每路均帶有短路保護和自動關斷功能，每路帶電源指示。其中+5V電源設計有過壓、過流、欠壓保護功能，待電路中故障排除后，自動恢復供電。

2、常用信號源

★1）固定脈沖：8路固定脈沖輸出，分別是 1M，500K，100K，10K，1K，100HZ，10HZ，1HZ，由排線接口和插孔引出。

★2）由系統控制CPU 89C51產生各種常用信號源和數碼管掃描顯示電路。

3）帶譯碼的數碼管顯示：六位HEX碼數碼管譯碼顯示，四位排線接口，二位既有排線接口又有插孔引出。

4）HEX碼輸出：2組HEX碼輸出，通過各自對應的按鈕改變HEX碼數據輸出，帶指示燈顯示，由排線接口引出。

5)單脈沖：四路防抖動±單脈沖輸出，由排線接口和插孔引出。

3、人機接口電路

1）發光二極管顯示：十二個高亮發光二極管，四個紅，四個綠，四個黃。由排線接口和插孔引出。

2）邏輯開關：12位邏輯開關輸出，由排線接口和插孔引出。

★3）矩陣鍵盤：4X4 矩陣鍵盤，由排線接口引出。

4）獨立數碼管顯示：二個獨立高亮七段數碼管顯示，由排線接口和插孔引出。

★5）液晶顯示：自帶T6963C控制器的128X64 液晶顯示器，由排線接口引出。

★6）雙色點陣：8X8 雙色點陣顯示，由排線接口和插孔引出。

★4、常用模數接口

1）模數轉換：8位模數轉換ADC0809，帶模擬量發生器，產生模擬電壓，由排線接口和插孔引出。

2）數模轉換：雙極性數模轉換DAC0832，由排線接口和插孔引出。

3）蜂鳴器和喇叭：帶蜂鳴器和喇叭驅動電路。

5、FPGA模塊：帶EPM2C8T144 芯片和1MFLASH 配置芯片以及下載接口，全部I/O口由排線接口引出，配套編程軟件可隨時更新。

6、中小規模集成電路實驗區

1）擴展轉接：設置排線和插孔的轉接區，方便實驗線路的連接。

2）配備8個IC14，6個IC16圓孔插座（可以根據用戶需求改用鎖緊式IC插座），由插孔引出。

7、機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×120mm。

8、實驗線路的連接：全部信號引出采用自鎖緊式涂金插孔，永不氧化，連接穩定可靠。

二、實驗項目

基礎實驗

1. 晶體管開關特性、限幅器與鉗位器

2. TTL集成邏輯門的邏輯功能與參數測試

3. CMOS集成邏輯門的邏輯功能與參數測試

4. 集成邏輯電路的連接和驅動

5. 組合邏輯電路的設計與測試

6. 譯碼器及其應用

7. 數據選擇器及其應用

8. 觸發器及其應用

9. 計數器及其應用

10. 移位寄存器及其應用

11. 脈沖分配器及其應用

12. 使用門電路產生脈沖信號--自激多諧振蕩器

13. 單穩態觸發器與施密特觸發器--脈沖延時與波形整形電路

14. 555時基電路及其應用

綜合實驗（需另配器件）

15. D/A、A/D轉換器

16. 智力競賽搶答裝置

17. 電子秒表

18. 三位半直流數字電壓表

19. 數字頻率計

20. 拔河游戲機

FPGA設計實驗

1）3-8譯碼器實驗

2）8-3編碼器實驗

3）數碼轉換及顯示電路

4）四位全加器

5）四位并行乘法器

6）設計基本觸發器

7）設計74LS160計數器功能模塊

8）可控脈沖發生器

9）正負脈寬數控調制信號發生器

10）序列檢測器（狀態機設計）

11）存儲器設計

12）LED顯示十字路口交通燈自動控制器的設計

13）數碼管顯示時鐘數字鐘的設計

14）8×8 點陣顯示字符和中文實驗

15）128×64 液晶顯示字符和中文實驗

四、實驗箱配置

序號	名稱	說明	數量
1	SB-SZXT2主機箱	含機箱、工作電源、常用模擬信號源、實驗電路區和分立元件	1臺
2	供電電源線	1.5m	1套
3	8芯壓線	長150mm	4根
4	2號實驗導線	50cm	35根
5	保險絲	2A	2支
6	實驗指導書（教材）		1本

附：使用本實驗箱需配套儀器儀表：萬用表和示波器。

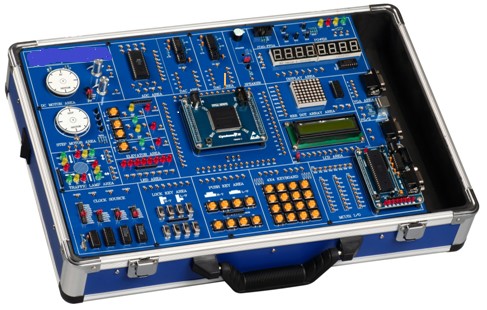

SB-E207CycloneII基礎型EDA技術實驗系統

一、實驗系統概述

EDA技術實驗教學系統是適合工科類專業進行EDA技術課程教學實驗以及課程設計的必備工具，系統由四部分組成，包括：可編程邏輯器件部分、單片機最小系統部分、外圍接口部分，實驗內容豐富生動形象，能夠大大的激發學生的興趣，使學生老師在教學的過程中能夠寓教于樂，同時在學習EDA的同時可以加強對控制、通信、單片機等課程進行加深教學，讓學生學有所得。

二、實驗系統性能特點

1、FPGA核心板主芯片采用ALTERA CycloneII系列中的EP2C5，用戶可更換其它核心板；

2、核心板自帶SDRAM與FLASH，可用于NIOSII、IP CORE

設計驗計；

3、單片機小系統可單獨使用也可與核心板相結合成

綜合的系統設計；

4、豐富的實驗模塊，在數字電路的基礎上增加了控制類、接口類、通信類的實驗模塊；

5、二個時鐘源，四路輸出，每路相對獨立， 24MHZ-1HZ的頻率能滿足用戶要求；

6、CPLD/FPGA主芯片I/O口完全開放，用戶可以任意定義；

7、豐富的樣板實驗程序，在常規的EDA實驗基礎上增加了交通燈、電梯、步進電機、直流電機、PS2、VGA、音樂、鍵盤等實驗，實驗內容形象生動；

8、MAXPLUSII 10.XX、QUARTUS開發軟件，支持多種語言輸入，自帶LICENSE；

9、詳細的操作手冊，含軟、硬件的使用說明，各模塊的功能說明。

三、實驗系統組成

1、8 位撥動開關輸入模塊

2、8位按鍵開關輸入模塊

3、4*4矩陣鍵盤輸入模塊

4、8位LED顯示模塊

5、8*8點陣顯示模塊

6、1602字符液晶顯示模塊

7、8通道8位并行AD轉換模塊

8、2路8位并行DA轉換模塊

9、0～5V模擬量輸出

10、蜂鳴器、喇叭輸入接口模塊

11、1個四向模擬交通燈控制模塊

12、1個四相步進電機控制模塊

13、1個速度可控、可測直流電機模塊

14、1個VGA接口

15、2個UART串行通信接口

16、S51單片機最小系統模塊

17、固定脈沖輸出24MHZ-1HZ

18、CPU核心板

19、實驗系統工作電源5V/2A，12V/0.7A，帶短路保護功能。

四、CPU核心板詳細組成

1、FPGA核心板主芯片采用ALTERA CycloneII系列中的EP2C5Q208C8N。

2、FPGA內門電路高達10萬門，內部使用RAM作電路結構，速度高達幾百MHZ，且可任意規劃更改電路，是一個可隨心所欲的設計芯片

3、8M-Byte SDRAM

4、2M-Byte Nor Flash

5、4M-Bits EPCS4

6、JTAG編程調試接口

7、2個擴展接口，擴展FPGA共66個IO接腳

8、1個復位按鍵和一個用戶LED顯示

9、5V/DC電源輸入接口

五、實驗項目

1、基于QUARTUSII圖形輸入電路的設計

2、基于VHDL格雷碼編碼器的設計

3、含異步清零和同步使能的加法計數器

4、八位七段數碼管動態顯示電路的設計

5、數控分頻器的設計

6、圖形和VHDL混合輸入的電路設計

7、基本觸發器的設計

8、可控脈沖發生器的設計

9、基于VHDL的搶答器的設計

10、鍵盤接口電路的設計

11、AUDIO電子音樂實驗

12、直流電機的測速和速度控制實驗

13、步進電機驅動控制

14、交通燈控制電路實驗

15、PS2接口鍵盤顯示實驗

16、VGA彩條信號發生器的設計

17、數字頻率計的設計

18、多功能數字鐘的設計

19、電梯控制的設計

20、AD/DA轉換實驗

21、正負脈寬調制信號發生器設計矩陣

22、基于VHDL的表決器的設計

23、NIOSII IP CORE設計

1）最小NUISII系統設計

2）設計一個帶SDRAM和FLASH的NIOSII系統

3）FLASH讀寫操作-流水燈的設計……

六、配套軟件

根據不同用戶要求可配套不同版本的軟件，隨機配套的軟件功能齊全，支持VHDL硬件描述語言等多種設計輸入。均支持功能仿真和時序分析，軟件可運行在Windows9X/2000/NT及Windows XP操作系統下。

設備名稱	CycloneII基礎型EDA技術實驗系統
型號	SB-E207
典型核心板	EP2C35
工作電壓	～220v±10%，50Hz±1Hz
附件清單	串口線 × 1	USB下載線× 1
	Quartus軟件 × 1	驗例程×1
	2號實驗導線 × 40	實驗指導書× 1
