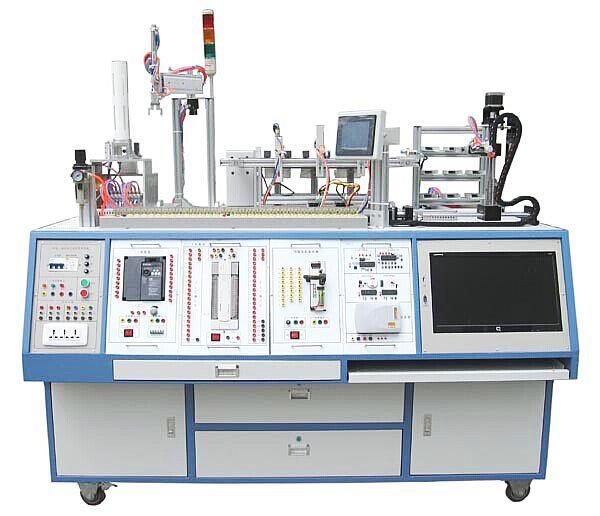

SBMYN-236C自動生產線裝調與設計實訓裝置

自動生產線裝調與設計實訓裝置根據任務引領式行為導向教學法,以重點培養學生的動手實操能力，團隊協作能力,創新能力等。是面向職業教育的新一代綜合機電一體化實訓考核設備。該設備由鋁合金安裝實訓平臺，生產供料單元,運輸單元及倉庫單元等部分組成,學生可根據學習需求按照實訓項目要求選擇需要的部件和安裝位置,可在鋁合金安裝平臺上組成各種不同的產品生產過程的生產設備。真正實現培養學員的創新思路和技能。實驗裝置以模塊化開放式結構為主要特點,集成了機電一體化技術、自動化技術、傳感器技術、通訊及監控技術、電子技術、電工技術和機械裝調技術,全面鍛煉學生的動手實操能力團隊協作能力以及思維創新能力。

一、自動生產線裝調與設實訓裝置技術參數：

1、工作電源：三相五線 380V±5％ 50Hz

2、安全保護：漏電保護（動作電流≤30mA），過流保護，熔斷器保護

3、額定功率：0.8 Kw

4、環境溫度：－10℃ ～40 ℃

5、相對濕度：≤90%(25 ℃)

6、外形尺寸：1600×925×1050mm

7、變頻器：三菱FR-D720 0.4KW

8、P L C：三菱FX3U-48MT

9、步進電機：24VDC 9級細分 2A

10、PLC擴展模塊： FX0N-3A

11、觸摸屏：昆侖通態TPC7062 7寸觸摸屏

12、電機控制單元：220/380V 雙向控制 1：50減速箱

13、氣動元器件：原裝SMC或亞德客

14、設備重量：100kg

二、自動生產線裝調與設系統實訓裝置產品結構：

1、實驗桌：采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。可以內嵌入計算機系統，并配備可隱藏式書桌，既能做實操平臺又能做編程工位還能進行理論教學。桌下前柜內存放執行模型電腦機箱等，后柜可用于存儲實訓模塊，抽屜內具有工具箱模具，便于存放工具、萬用表、導線、實驗指導書等，方便實訓室管理。

2、桌面部分：采用20mm鋁型材拼接式設計，鋁型材表面平均分布T型槽，學員可以利用T型槽輕松布局和安裝執行機構零件，方便實訓操作。

3、實訓模塊：外殼采用優質鋼板加工而成，表面進行靜電噴塑處理。面板采用優質純鋁板加工，進行化學蝕刻彩色處理，面板圖文字符采用現代噴描技術處理，使面板標識清晰且經久耐用。設置的電路美觀整齊、科學規范。統一的尺寸規格，使得所有掛箱均可隨意更換，操作方便。

4、實訓單元: 共包括上料站、搬運站、分揀站和倉儲站，采用優質鋁材或異型材做框架，原裝SMC或歐姆龍元器件做電控檢測部分，每個站與站之間可自由組合搭配，形成不同的控制模式，方便教師設置課題。如（按物料流動順序）：

課題一、上料單元→搬運單元→分揀單元→倉儲單元，課題二、倉儲單元→搬運單元→分揀單元，課題三、上料單元→倉儲單元→搬運單元等等，可以任意組合，靈活多變。每個實訓單元都配有特制的底座，底座上集成執行單元機構、電磁氣動閥、傳感器保護電路等裝置，實訓方便接線簡便可靠。

三、機電一體化綜合系統實驗裝置優點：

1、設備采用了全鋼制結構，計算機嵌入式設計，既符合編程又方便機械裝調，突出了實訓設備一體化的特點，增強了實訓室的整體效果，便于日常管理；

2、集成了多種控制方式，實訓機構可以通過PLC控制、觸摸屏、變頻器，真正做到任務引領的方式將多專業知識有機融于一體；

3、模塊化設計，兼容多種型號的PLC、變頻器等工控裝置，實現因地制宜的多元化教學，可針對不同的教材與教學大綱開展實訓項目；

4、不拘一格的運動實訓單元設計，運動實訓單元包括上料單元、搬運單元、分揀單元和倉儲單元，幾個單元之間位置可以互換，不拘于一種組合方式，物料流動形式具有多向性，全方位激發學員的創新思維；

5、多種驅動方式，本套設備集成了多種類型的電機，均可對同一負載進行驅動，如分揀機可以用三相異步電機通過變頻器帶動，也可以通過直流電機、步進電機或者伺服電機帶動，自由更換，訓練與考核學員綜合運用能力。

序號	配置名稱	型號規格	單位	數量	備注
1	實訓臺	計算機內嵌式設計	套	1	配備可隱藏式書桌裝置，集成計算機系統、工具箱、模塊存儲柜
2	上料實訓單元	SMC或亞德客	套	1	通過氣動組件、傳感器組成的自動上料執行控制單元。
3	搬運實訓單元	SMC或亞德客	套	1	通過氣動組件組成的搬運物料執行控制單元
4	分揀實訓單元	SMC或亞德客	套	1	通過皮帶、顏色傳感器、材質傳感器、氣動組件、電動機、編碼器組成的物料分揀控制單元
5	倉儲實訓單元	SMC或亞德客、三菱	套	1	通過絲桿裝置、步進系統、氣動組件組成的倉儲執行控制單元
6	人機界面實訓單元	昆侖通態TPC7062 7寸觸摸屏	套	1	可實現人機對話
7	警示器實訓單元	24VDC	套	1	紅色、綠色指示燈，指示系統工作狀態
8	PLC實訓模塊	FX3U-48MT+FX0N-3A	套	1	配套3A模塊，可實現模擬量輸入輸實驗與晶體管輸出的實驗，增加實訓項目
9	變頻器實訓模塊	三菱 FR-D700-0.4k	套	1	驅動三相步進電機
10	步進電機實訓模塊	多細分度可調 2A輸出	套	1	包含兩套步進電機驅動模塊
11	電機實訓模塊	三相減速電機	套	1
12	實操工具包	扳手、螺絲刀、特種工具	套	1
13	各類實驗導線		套	1
14	實驗指導書		本	1
