2023年3月3日數控加工中心電氣控制與維修實訓考核裝置

SBSKB-07M-3F數控加工中心電氣控制與維修實訓考核裝置

智能制造是建設制造強國的主攻方向，數控機床是智能制造重要的組成部分，隨著數控技術的廣泛應用，學校越來越注重培養生產、技術服務等崗位需求的實用型、技能型專門人才，進一步提高學生的動手能力和分析解決問題的能力，全面學習掌握數控系統的控制原理、數控編程、電氣設計方法及安裝調試與維修。但是，大多數高校面臨缺乏此類的數控培訓設備。為此，本公司開發了數控加工中心電控系統原理及調試維修實驗臺實習裝置。使用該裝置可以使學生掌握數控加工中心系統控制原理、電氣設計方法、元器件的選擇、加工中心電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置采用開放式結構、模塊化設計，既可用于教學、也可用于課程設計、畢業設計和實訓，有利于提高學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和滿足市場需求。該裝置也可以幫助科研技術人員進一步了解數控加工中心結構，同時也為技術人員進行數控銑床系統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。

一、實訓臺配有：伺服主軸1套、冷卻泵1臺、伺服電機3臺、限位等。

二、實驗臺技術參數：

1、輸入電源：AC380V（三相五線制）、50HZ

2、故障考核：16項（智能型）

3、工作環境：溫度-100C～400 C

4、整機容量：≤8kVA；

5、實訓電氣柜尺寸：長×寬×高＝1000 mm×650 mm×1800 mm；機床外形尺寸：長×寬×高＝2000×1720×2500mm

電氣安裝板尺寸：長×寬＝1000×900mm；

6、數控銑床智能考核系統功能：

采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。

控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離，避免復雜連線干擾控制器，系統更加可靠。

驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。

手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。

手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。

可通過 PC機或平板電腦控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)

可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故障設置�？筛鶕�(jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共192 路故障設置�？筛鶕�(jù)用戶使用要求調整故障設置點的數量和故障設置類型。

所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。

用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。

三、產品結構和組成

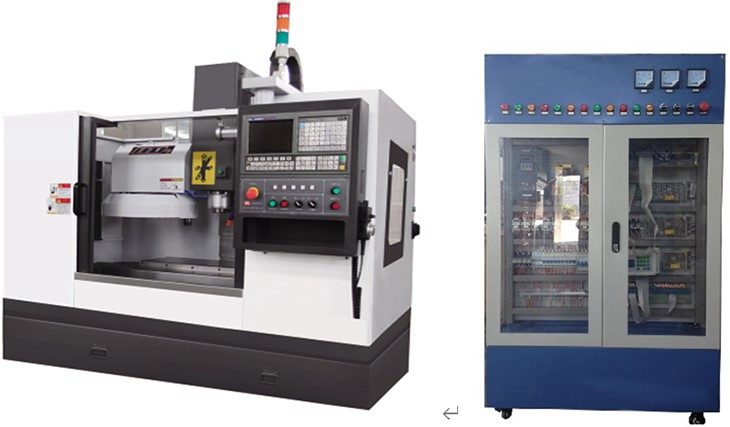

1．系統由機床實訓柜、數控加工中心等組成。

2．機床實訓柜采用鐵質亞光密紋噴塑結構，正面上部為網內電壓、電流、狀態指示燈等監控原器件，中部為機床電氣柜，柜內器件布局與實際機床廠的模式一致。電氣柜內的電氣安裝板上面裝有伺服驅動器、交流接觸器、繼電器、保險絲座、斷路器、開關電源、接線端子排和走線槽、智能型故障模塊等；電氣柜后部還設有變壓器和接地端子等。

3．機床實訓柜正面和二側裝有帶鎖雙向?qū)﹂_透明門，方便使用、安全、防塵。背面裝有二扇對開門，底部裝有4只萬向輪，并配置剎車裝置，方便移動和固定。

4．系統采用三相四線AC380V交流電源供電，并設有漏電保護器、指示燈指示和保險絲等，具有過載保護、短路保護和漏電保護裝置，在電壓異常或出現短路情況時自動動作，保護人身和設備安全。

5．?dāng)?shù)控系統采用發那科廠家的主流數控系統，能滿足不同類型機床的實訓教學。

6．X、Y、Z軸由交流伺服電機驅動，運動方向上設有軟件正負限位、參考點，主軸電機由數控系統原廠伺服電機驅動。

7.主軸、床身、拖板等采用鑄件結構，鑄件經過時效處理、表面機加工和鏟刮工藝等，確保機床精度穩定。

8．X、Y、Z軸進給傳動系統由滾珠絲杠螺母副、軸承、軸承支座、電機支座等組成，可進行絲杠預緊力調整、滾珠絲杠的裝配與調整等技能訓練。

四、設備用途及適應性

4.1、SY－VMCL7135A型立式數控銑床/加工中心是三軸控制的現代化加工機床，采用日本FANUC 0I MF數控系統，可自動連續完成對零件的銑、鉆、鏜、攻等多種工序，適用于大批量生產各種平面、孔、復雜形狀表面的加工，節省工裝，縮短生產周期，提高加工精度。應用場合非常廣泛。

4.2、機床大件采用稠筋封閉式框架結構，剛性高，抗振性好，床身、立柱、銑頭、床鞍、工作臺等大件全部采用高強度鑄鐵，組織穩定，確保品質。合理的結構與加強筋的搭配，保證了基礎件的高剛性。寬實的機床床身，箱型腔立柱、負荷全支撐的導軌，可確保加工時的負載能力。

4.3、機床X、Y向?qū)к墳橹本€導軌（即線軌），確保機床移動輕松、平穩。Z向?yàn)橘N塑-淬硬導軌組合，確保垂直方向的穩定性。

4.4、主傳動采用伺服主軸電機、同步帶輪、同步齒形帶傳動，傳動噪聲低。主軸在8000RPM范圍內無級變速，對各類零件加工的適應能力很強。主軸組件整套進口，可靠穩定，確保加工精度。X、Y、Z三軸采用高精密滾珠絲桿，搭配預壓式雙螺帽，確保最低背隙。三軸滾珠絲桿采用精密級滾珠絲桿專用軸承，運轉精度高。滾珠絲桿和伺服電機以繞性聯軸器直聯，效率高，背隙小。

4.5、本機床的數控系統，具有標準RS232、USB等接口，因而機床可以進入系統或進入無人化車間自動運行。

五、關鍵配套件

· 主軸單元：臺灣健椿

· 絲杠軸承：日本NTN或日本NACHI

· 松刀氣缸：臺灣亞德客

· 刀庫形式：斗笠式12T

· 滾珠絲杠：臺灣上銀（或臺灣銀泰）

· 直線導軌：臺灣上銀（或臺灣銀泰）

· 主軸電機：FANUC

· 三軸伺服電機：FANUC

· 數控系統：FANUC 0I MF

· 滾珠絲杠專用精密螺母： SWT

· 氣動元件：臺灣亞德客

· 聯軸節：臺灣隆創

· 導軌不銹鋼防護罩：國產

· 潤滑系統：大麥田

· 電氣元器件：采用國內外知名品牌

六、機床精度標準

·ISO 10791-1998 《加工中心檢驗條件》

·JB / T8771.4-1998 《加工中心線性定位精度和重復定位精度檢驗》

·JB / T8771.7-1998 《加工中心精加工試件精度檢驗》

·JB / T 8801-1998 《加工中心技術條件》

七、潤滑系統

·采用自動潤滑裝置，對各滑動面及滾珠絲杠施行強制潤滑，滑油不可回收，最終流入冷卻箱參與工件的冷卻。

·注油時間間隔和注油量可調。

·油位過低（缺油）時機床顯示報警。

八、冷卻系統

·機床配大流量冷卻系統。

九、氣動系統

·氣動系統裝有氣源處理元件、壓力開關、電磁閥等，實現氣動換刀，主軸吹氣。配置外接氣槍，可對工作區域進行清掃。

技術名稱		技術參數
工作臺尺寸		≥800×320mm
行程	X軸/快速進給	≥510mm/15M
	Y軸/快速進給	≥350mm/15M
	Z軸/快速進給	≥420mm/10M
主軸最高轉速		≥8000rpm
刀柄形式		≥BT40
進給速度		8000mm/min
T形槽寬		14mm
T形槽間距		110mm
主軸端部到工作臺距離		70-470mm
主軸中心至立柱距離		375mm
工作臺最大承重		≥200kg
最小設定單位		0.001mm
重復定位精度		≤±0.0075mm
定位精度		≤±0.01mm
主電機		≥3.7/5.5KW
刀庫形式/數目		≥斗笠式BT40/12T
氣源壓力		4-6kgf/cm²
機床外形尺寸		≥2000×1720×2500mm
重量		≥2600kg

序號	名稱	主要部件、器件及規格	數量
1	機床實訓柜	1000mm×600mm×1800mm	1套
2	加工中心	高速SY-VML7135A	1臺
3	數控系統	發那科FANUC 0I MF PLUS	1臺
4	伺服主軸	發那科原裝3.7/5.5kw電機	1臺
5	伺服驅動	發那科原裝一體式	1套
6	伺服電機	發那科βis8/3000	3臺
7	刀庫形式	斗笠式12T	1套
8	電子手輪	手搖脈沖發生器	1只
9	電器元件	漏電保護器、斷路器、交流接觸器、繼電器、傳感器、連接線等	1套
10	電氣控制電路圖	含故障點	1份
11	用戶手冊	FANUC 0I-F	1本
12	維修手冊	FANUC 0I-F	1本
13	參數說明	FANUC 0I-F	1本
14	實驗指導書		1本
15	智能考核系統模塊	含軟件與硬件	1套

序號	名稱	規格	數量
1	刀柄	BT40-ER32-70L	3只
2	ER32夾頭	Ф3、Ф6、Ф8、Ф10mm	各1只
3	勾型扳手		1把
4	機床墊鐵		1套
5	銑刀	Ф3、Ф6、Ф8、Ф10mm	各1把
6	塑料板（試件）		1箱
7	壓板	58件套	1套
