"追求技術進步、服務科教興國、支持教育事業"

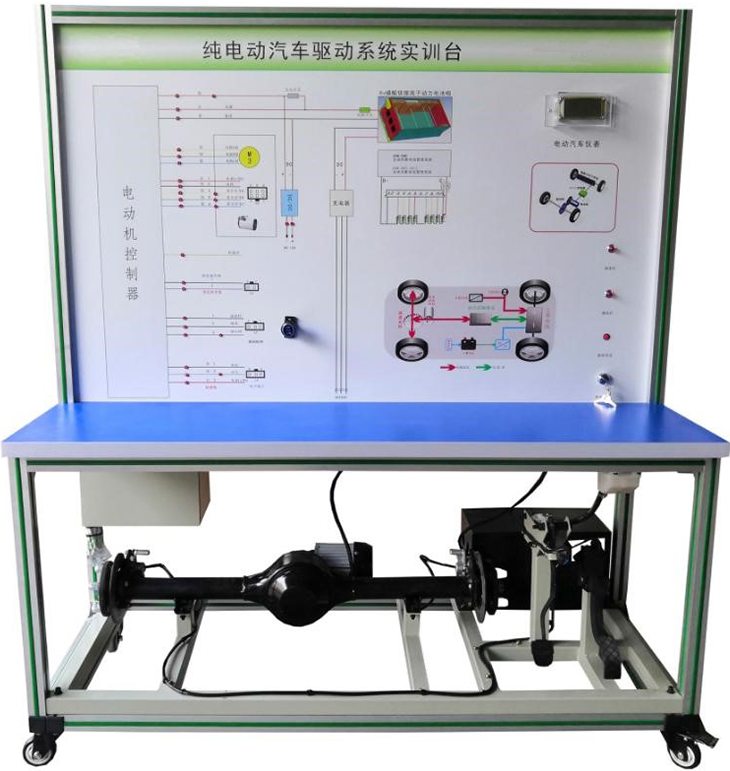

SBC-XNY8汽車電動動力系統實訓平臺
一.產品簡介
選用純電動車驅動系統(48V1KW直流無刷電機)真實器件制作，展示純電動車驅動系統的結構與工作原理，適合于各類院校對純電動車驅動系統理論和維修實訓的拆裝與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷教學需要。
二.產品功能
1.安裝純電動車驅動電機及控制系統真實器件、包含充電機與充電插座、驅動電機、點火開關、電機控制器、檔位開關、加速踏板、電源開關、繼電器、DC-DC模塊、儀表、電池等模塊等，真實可操作運行的純電動車驅動電機及控制系統，展示系統的結構與原理、動態演示系統工作過程。
2.實現純電動車驅動電機及控制系統結構及原理的認知，體驗駕駛員的意圖與電機運轉之間的關系，可完成驅動電機及控制系統性能各項檢測。
3.面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色完整標準系統圖板；學員可直觀對照?qǐng)D板和實物，認識和分析系統的工作原理。
4.面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.多功能儀表真實顯示系統電流與電壓、轉速、檔位等數據變化。
6.安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點12個。
7.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
8.配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。
9.安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。
三.技術規格
1.外形尺寸：1500×700×1700(長×寬×高)
2.面板外形尺寸：1448×940mm（長*寬）
3.移動腳輪：100*60mm
4.工作溫度：-40℃～+50℃
5.驅動電機與控制器：DC48V 1kw3000rpm(直流無刷電機)
6.電池：磷酸鐵鋰離子動力電池組48V20AH帶充電機
7、制動裝置：2輪液壓制動
四.實訓（實驗）項目
1.驅動電機及控制系統維護與保養、使用操作,驅動電機與控制系統結構原理功能、故障診斷與維修;
2.電動機性能、能量管理檢測;
3.手動維修開關結構原理功能；
4.高壓互鎖的保護作用；
5.車載充電機工作原理和引腳定義，車載充電機常見故障和更換,電池充電操作；
6.DC-DC轉換器工作原理和引腳定義，DC-DC轉換常見故障和更換；
7.電子油門踏板工作原理和引腳定義，電子油門踏板常見故障和更換；
8.檔位控制器（開關）工作原理和引腳定義，檔位控制器（開關）常見故障和更換；
9.純電動汽車動力系統拆裝與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷。
五.基本配置
檢測控制面板(裝有各種檢測端子，1448×940mm彩色電路圖和工作原理示意圖)、組合儀表、點火開關、電機控制器、車載充電器與充電接口、DC-DC轉換器、鋰動力電池組、電動車電機（直流無刷電機）與變速箱、后輪左右液壓制動裝置、驅動橋傳動裝置、剎車開關、檔位開關、油門控制裝置、大電流繼電器、電源總開關、急停開關、輔助蓄電池（12V45AH）、一體化全鋁合金型材搭建的移動臺架（1500×700×1700mm (帶自鎖腳輪裝置，帶安裝檢測端子的原理面板，面板1448×940mm）、故障考核系統、設備操作說明書。
六.配套多功能實驗用虛擬儀器
（一）、虛擬示波器所需實現的功能：
50MHz 2路波形測量功能；
（二）2路邏輯分析儀功能；
（三）1路任意波形信號發生器輸出；
200MSa/s高速實時采樣，50MHz帶寬，波形測量完全滿足教學實驗要求，波形平滑不失真。
（四）2路PWM脈沖信號發生器：可設置頻率、占空比。
（五）、萬用表功能
1、萬用表的電阻測量功能；
2、萬用表的直流電壓測量功能；
3、萬用表的交流電壓測量功能；
4、萬用表的交流電流測量功能；
（六）、人機界面功能
1、人機界面顯示所測量的波形，并顯示相應的量測值；
2、可通過點擊界面按鈕，將所測量的波形插入實驗報告模板中；
3、學生的實驗報告結果可通過點擊界面按鈕，統一上傳到指定的教師電腦文件夾下；
|
