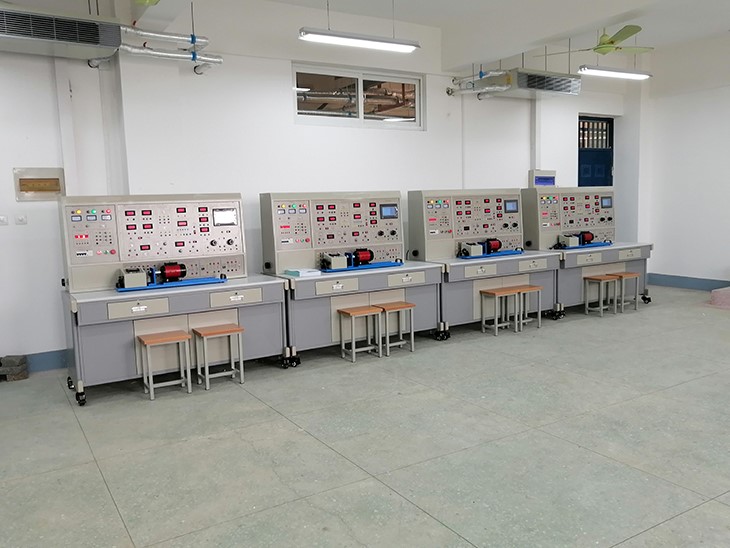

SBDJCS-1電機故障檢測實訓考核裝置

電機故障檢測實訓考核裝置、電機性能測試面向?qū)I(yè)：電氣及其自動化、自動化、新能源科學與工程、機械工程及其自動化。通過實驗，使學生加深對多種電機基本原理的理解，掌握多種電機參數、工作特性、機械特性等方面測量的方法，能為學生從事電機調試、運行等工作打下較好的基礎。

一、技術參數

1、輸入電壓：三相四線制或五線制380V±10% 50Hz。

2、工作環境：環境溫度范圍為-5℃～＋40℃ 相對濕度＜85%（25℃）海拔＜4000m

3、裝置容量：≤1.5kVA

4、安全保護：具有過流、漏電、短路、超量程等。

二、裝置的配置

實訓裝置由電源控制屏、實訓桌、儀表及連接導線等組成。

（一）電源控制屏(鐵質雙層亞光密紋噴塑結構，鋁質面板)

1、交流電源部分

提供三相0～450V可調交流電源，同時可得到單相0～250V可調的交流電源，配有一臺三相同軸聯動自耦調壓器（規格1.5kVA、0～450V）�？烧{(diào)交流電源輸出處設有過流保護裝置，當相間、線間過電流及直接短路均能自動保護，克服了更換保險絲帶來的麻煩，并具有過流聲光告警。控制屏的供電由啟停按鈕進行控制，具有漏電聲光告警等功能；配有指針式交流電壓表，可方便地指示三相電網和三相調壓輸出的每一相的線電壓。

2、直流電源部分

220V/0.5A直流電源一組，具有短路保護功能；0～250V/3A可調直流高壓電源一組，具有過壓、過流及短路保護功能

3、智能故障設置故排、排除故障模塊（觸摸屏顯示）

該模塊設有設故區和排故區，采用觸摸屏顯示，設故區可對單相異步電機、三相異步電機、同步電機、直流電機的常見電氣故障進行設置；排故區可讓學生動手進行故障測試，并把測試出的故障加以排除，從而提高學生的電機檢測技能。

4、電機模塊部分

配有單相電容運轉異步電動機、三相鼠籠式異步電動機、同步電動機及直流并勵電動機。

（二）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為加厚鋼板噴塑,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有抽屜用于放置工具、存放資料等。桌面用于安裝電源控制屏并提供一個舒適的工作臺面。實訓桌底部裝有四個萬向輪和緊固機構，便于移動和固定。

（三）儀器儀表

（1）提供真有效值交流數字電壓表1只，測量范圍0～500V，三位半數顯，量程自動判斷，自動切換。

（2）提供交流數字電流表三只，測量范圍0～5A，三位半數顯。

（3）直流數字毫安表一只：測量范圍0～2000mA，三位半數顯；

（4）提供直流數字電壓表一只，測量范圍0～300V。

（5）智能功率、功率因數表一只：由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用先進的DSP技術計算有功功率、無功功率，功率表精度為0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢。

（6）可調電阻：兩組0～900Ω/0.5A可調電阻，兩組0～90Ω/1.5A可調電阻。

（7）單相電容運轉電動機電容：4uF/450V CBB電容1只。

（8）設有1個三刀雙擲開關、一個雙刀雙擲開關。

（9）同步電機直流勵磁電源提供8-40V可調同步勵磁電源1套。

（10）提供數字萬用表1只。

（11）提供兆歐表一只。

（12）校正直流測功機1臺（DC220V、350W、1500rpm）。

（13）DQ03-1固定電機導軌、光碼盤測速系統（日本歐姆龍1024增量式光電編碼器）及數顯轉速表。

（14）實訓連接導線及配件

連接導線采用絕緣護套連接線，里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。

（四）實訓導線及配件

采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。

學習項目	學習任務	參考課時
項目一、三相異步電動機啟動線路制作、調試與故障排除	任務一：識別低壓電器及異步電動機	2
	任務二：點動與自鎖正轉控制線路的實施	12
	任務三：聯鎖正反轉控制線路的實施與檢測	12
	任務四：Y-△降壓啟動控制線路分析與接線	6
	任務五：三相異步電動機順序控制線路安裝與測試	6
項目二三相異步電動機行程控制線路的設計及實施	任務一：電動葫蘆控制線路設計及實施	6
項目二三相異步電動機行程控制線路的設計及實施	任務二：工作臺自動往返線路設計及實施	4
項目三三相異步電動機制動控制線路分析設計及實施	任務一：三相異步電動機反接制動控制線路安裝與測試	4
項目三三相異步電動機制動控制線路分析設計及實施	任務二：三相異步電動機能耗制動控制線路安裝與測試	4
項目四卷簾門控制電路的安裝、調試及故障排除	任務一：卷簾門控制電路的安裝、調試及故障排除	10
	任務二：卷簾門PLC控制電路設計	4
	任務三：卷簾門PLC控制控制程序設計與調試	6
項目五傳送帶送料裝置控制線路的安裝、調試及故障排除	任務一：傳送帶送料裝置控制電路安裝、調試及故障排除	10
	任務二：用PLC技術實現傳送帶送料裝置控制	4
	任務三：編寫調試PLC程序及系統總調試	6
