2023年3月11日

SB-99DT電力拖動（維修電工基礎）實訓室設備

一、概述

電力拖動（維修電工基礎）實訓室設備適用于電工專業、機電一體化技術、電氣自動化設備安裝與維修專業、機械制造與自動化專業實訓，可用于《電氣控制系統安裝與調試》、《電工基礎》、《電氣與電機控制技術》等課程的實驗實訓教學，及職業技能大賽及現代電氣控制系統安裝與調試項目實訓。本實訓室也適用于機電類院校、企業、下崗職工、再就業人員進行在職或崗前職業技能培訓。
電力拖動（維修電工基礎）實訓室設備由鋼板作制作的多功能安裝板（網孔板）設備和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。
根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，本設備適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從設備上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業的教學和實訓，經濟適用。

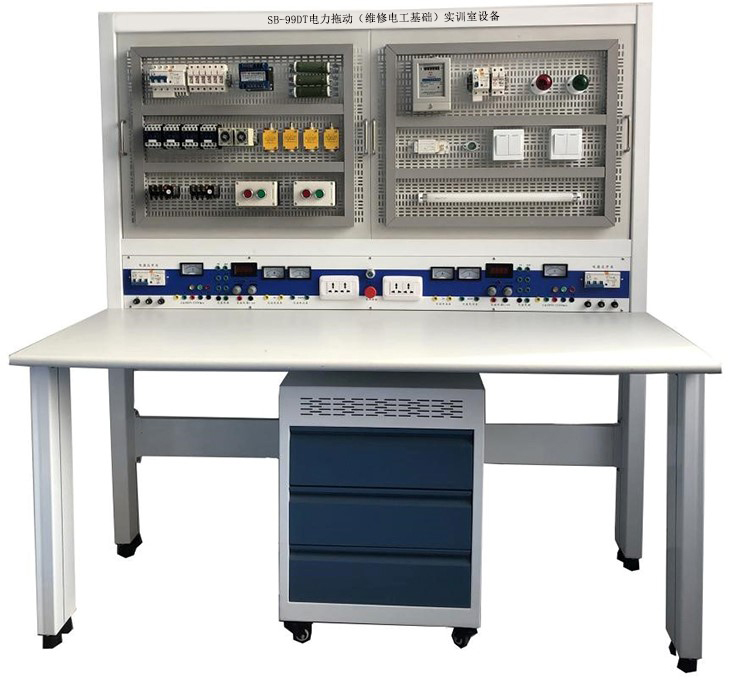

圖片僅供參考，以實際配置為準

設備配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。靈活、可靠、安全、經濟適用，是本設備的特點。對實訓場所不多、教學經費投入受限制的學校，本設備是一種理想的職業教育實訓設備。

二、電力拖動（維修電工基礎）實訓設備技術指標

1.外型：整體尺寸1600mm×700mm×1700mm；

2.設備的材料：鋁木結構；

3.電源：

1)輸出交流電源：三相四線380V、單相220V，電壓電流表指示。

2)低壓交流電源:3V、6V、9V、12V、18V、24V、36V；并可輸出雙3V、6V、9V、12V、18V。

3)電源插座：提供4個多功能電源插座。

4)人身安全保護功能：電流型漏電保護、電壓型漏電保護、防觸電實驗導線、急停按鈕。

5)測量?jī)x表:指針式交流450V電壓表一只；指針式交流電流表3A。

6)提供整流二極管1N5408，4只，平均電流3A。

三、電力拖動（維修電工基礎）實訓設備結構功能

本設備由實訓屏（內置電源）、實訓桌、儲物柜三大部分組成。以鋁合金設備主要框架材料；實訓屏、桌面采用螺絲連接;立柱采用120×50mm壁厚1.3mm方型鋁合金立柱一次擠壓成型；橫梁為120*20mm鋁合金方管；連接轉角采用專用高強度加強筋塑粉烤漆工藝。鋁鎂合金表面經電泳、靜電環氧樹脂粉末噴涂處理，具有耐腐蝕、防火、防潮等功能，美觀實用。由兩條鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方是雙工位電源，每工位電源的布局依次為電源保護裝置、電源輸出、電源指示裝置；實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便設備移動。儲物柜采用標準三層結構帶自鎖腳輪。設備儲物柜的位置可根據需要靈活調整。

序號	名稱	單位	數量	備注
1	維修電工操作平臺	臺	1	外形尺寸約：1600mm×700mm×1700mm ；材料：鋁木結構；符合國家相關環保要求；輸入電壓：AC 380 V±10% 50 Hz 三相五線；容量：＜1.5 kVA；實 驗 屏：用于掛置網孔掛板，安裝元件；
2	電氣元件	套	2	見電氣元件清單
3	實訓電機	臺	1	M2002-A	三相異步電動機 （380V，帶離心開關） PN(W):60、nN(r/min):1400、 UN(V)：三相 AC 380 IN(A):0.33、連接組別：△/Y
3	實訓電機	臺	1	M2004-A	三相雙速異步電動機 PN(W):40/25、nN(r/min):2800/1400、UN(V):三相 AC 380 IN(A):0.25/0.2、連接組別：△/2Y
4	常用工具	套	1	一字螺絲刀、十字螺絲刀、斜口鉗、剝線鉗、壓線鉗、數字萬用表
5	網孔板	塊	2	725×500MM用于學生實訓安裝電氣元件、實訓內容的自主創新、實訓內容擴展升級
6	實驗說明書	套	1	指導學生實訓

電氣元件兩套清單
序號	名稱	型號與規格	單位	數量	備注
1	三相漏電開關	DZ47LE-32	只	2
2	三相熔斷器	RT18-32	只	4
3	交流接觸器	CJX2-0910 220V	只	8
4	中間繼電器	JZ7-44 AC220V	只	4
5	時間繼電器	AC220V 通電型	只	2
7	熱繼電器	JR36系列	只	2
8	單向電能表	DD282 0.5（2）A	只	2
9	變壓器BK-50	入：0-220-380/出：0-6-24-36-110	只	2
10	大功率電阻	50W/300歐	套	2
11	按鈕開關盒	3位按鈕	只	2
12	行程開關	LX19-001	只	8
13	線槽	3030	米	4
14	接線端子	TB1512	只	6
15	硬線	1平方	米	50
16	軟線	0.75平方	米	50
17	導軌	200mm	條	10
18	燈開關	飛雕 86型 4開	只	2
19	燈頭		只	4
20	燈泡	AC220V/40W	只	4
21	明盒	86型	個	2
