SBGYD-01N新能源汽車電工電子基礎教學平臺

一、產品的特點:

新能源汽車電工電子基礎教學實驗臺具有較完善的安全保護措施，較齊全的功能。實驗操作桌中央配有通用電路插扳，電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。實驗元件制成透明創新模塊，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。元器件放置在實驗操作桌下邊左右柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

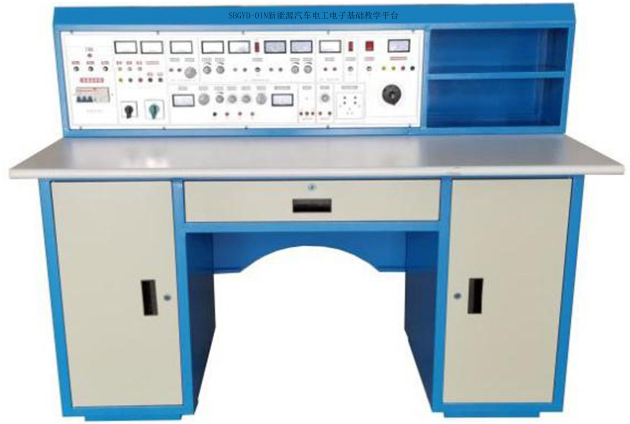

（設備外形參考圖片，具體以實物配置為準）

二、適用范圍:

適用于高等院校及要求較高的中專、技校、職業學校，可完成新能源汽車電工學、電工原理、電路分析等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。

三、設備技術指標

（1）工作電源：單相三線 AC 220V±10% 50Hz

（2）溫度：－10～40℃；環境濕度：≤90%（25℃）

（3）外形尺寸：長×寬×高=1450×700×1250mm（可根據實際要求定做）

（3）整機功耗：≤700V.A

（5）安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

四、實訓臺基本配置及功能介紹

實訓裝置由實訓臺、電源控制屏、實訓模塊、實訓工具等組成。

（一）電源控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓提供交直流電源、信號源和測量儀表等，具體功能如下：

1.交流電源

(1) 高壓交流電源：六路AC220V電源接口，可為外配儀器設備提供工作電源。

(2) 低壓交流電源：分3V、6V、9V、12V、15V、20V、24V七檔可調，輸出端具有短路保護、過載保護及自動復位功能，同時還提供帶中心抽頭雙17V交流電源。

2.直流電源

(1) 可調直流電源：兩路0.0V～30V/2A連續可調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。

(2) 固定直流電源：±12V/1A、±5V/1A固定輸出，每路均具有短路保護措施。

3.測量儀表

數字直流電流表:測量范圍：0～2000mA，三位半數顯。

數字直流電壓表:測量范圍：0～30V，三位半數顯。

4.功率函數信號發生器/頻率計

1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。

4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。

5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。

6）頻率計最高測量范圍100MHz，自動換檔。

（二）、實訓桌

采用鐵質雙層亞光噴塑結構，右邊是儀器存放格。桌子中間是抽屜，放置常用工具，桌子下部左右是元件儲存柜，放置實驗元器件。桌中央配置通用九孔電路板(尺寸：35×30cm )，根據實驗電路在其上任意拼插元件盒成實驗電路，元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，盒蓋與盒體結合采用較科學的壓卡式結構，維修拆裝方便。每張臺桌配有一粒膠皮板，保護通用底板與桌面（如需在桌上放置工具、焊接等）。

（三）、配套工具：

數字式萬用表、小十字螺絲刀、小一字螺絲刀、小鑷子等常用工具。

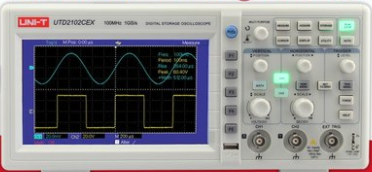

（四）、雙蹤示波器(優利德100M雙通道7寸LCD示波器)帶寬：100MHZ；通道：雙通道；實時采樣率：1GS/S；屏幕：7英寸

NO	配置名稱	型號規格	單位	數量	備注
1	學生機頭		臺	1
2	學生桌		個	1	含電工學基礎透明創新實驗?zāi)K（詳見附件清單）
3	學生桌面板		塊	1
4	絕緣皮		張	1
5	凳子		張	2
工具1套
（1）	螺絲刀	小一字	把	1
（2）	螺絲刀	大一字	把	1
（3）	尖觜鉗		把	1
（4）	數字萬用表	VC890D	只	1
（5）	鑷子		只	1

透明創新實驗?zāi)K名稱	型號/規 格	數 量
電阻	0.5Ω	1
電阻	5.1Ω	1
電阻	100Ω	2
電阻	200Ω	1
電阻	300Ω	1
電阻	330Ω	2
電阻	430Ω	1
電阻	510Ω	1
電阻	680Ω	2
電阻	820Ω	1
電阻	1K	2
電位器	470Ω	1
電位器	1K	2
電位器	4.7K	1
電位器	10K	1
電位器	100K	1
電位器	470K	1
電解電容	47UF	2
電解電容	220UF	1
瓷片電容	0.1UF	1
瓷片電容	2UF	1
三極管	3DG6	2
二極管	4007	2
二極管	2AP9	1
集成運放	UA741	2
集成座	14腳	1
直流斬波電路	SG3525觸發電路	1
逆變電路	DC-AC	1
IGBT	G4PC50UD	1
CD4011	芯片	1
