[產品型號]：SBS-06D [產品名稱]：網絡PLC可編程控制器實驗裝置 [價格]：元 [在線客服]：

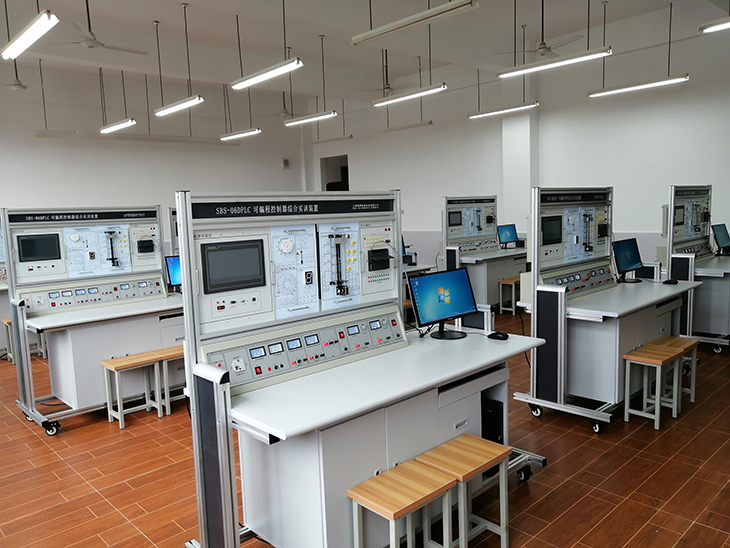

SBS-06D網絡型PLC可編程控制器綜合實訓裝置

（PLC+變頻+電氣控制+觸摸屏）

一、概述

網絡型PLC可編程控制器綜合實訓裝置（PLC+變頻+電氣控制+觸摸屏）是根據《中華人民共和國教育行業標準--電工電子類實訓基地儀器設備配備標準》，教育部"振興21世紀職業教育課程改革和教材建設規劃"要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》、《變頻調速技術》、《現場總線控制技術》課程的教學與技能實訓。

實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所各工種PLC實操、技能鑒定考核。

二、裝置特點

1、采用積木組合式結構，含開關量、模擬量、變頻調速、觸摸彩屏、總線通信模塊等，配套組態監控軟件、仿真實訓軟件，實現仿真化、信息化、網絡實訓教學，體現實訓教學的網絡性和系統性。

2、項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中模擬對象，實物模型中的邏輯、模擬、過程、運動等的控制實訓，完成學生認知、設計、安裝、調試、檢修等多種技能實訓。

3、基于現場總線的組態監控實訓教學：通過現場總線網絡，將實訓裝置（從站）PLC和主站PLC進行S7通信。從站的PLC運行控制對象的程序，利用工控網絡集中監控的功能，主站PLC可以對任意臺從站PLC進行實時監控，符合工業現場控制的要求。學生獨立通過PLC完成對各種實訓對象的控制，并進行組態實時監控（S7通信）。

4、仿真實訓教學：通過FLASH虛擬環境實時顯示PLC運行狀態，也可以實現PLC接線、錯誤檢查、編程訓練、程序編寫測試等功能。

三、技術性能

1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<400m

3、裝置容量：＜0.5KVA

4、重量：＜110Kg

5、外形尺寸：1680mm×750mm×1600mm

6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

四、實訓裝置的基本配置及功能

實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊（含豐富的工業現場設備模擬實訓對象）、變頻器掛箱、觸摸屏掛箱、交直流電機、總線單元、通信模塊、電機導軌、測速機構等組成。

（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）

1、交流電源控制單元

三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。

提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。

2、直流電源、直流電壓/電流表、邏輯輸出及指示等

a.直流程控電源

1）采用DAC加MOS管恒流輸出，輸出0-30V/2A，電壓穩定度≤0.3%，電流穩定度≤0.3%，有短路、過流自動保護功能，設有短路軟截止自動保護和自動恢復裝置。

2）2.7寸TFT液晶屏顯示輸出電壓、輸出電流、負載電壓和負載電流，并且具有恒流提醒功能。

3）采用EC11旋鈕編碼器調節輸出電流和限位電流。

4）上位機設置輸出電流和限位電流，并有實時監視及鎖定和關斷功能。

5）電源效應≤0.01%+3mV

6）負載效應≤0.01%+3mV（I≤1A）/≤0.02%+5mV （I≤3A）。

7）恢復時間≤100us。

8）漣波和噪聲≤1mVrms。

9）溫度系數≤100ppm/℃。

10）工作溫度范圍-20℃～+50℃。

b.0-500mA/12V恒流源

1）采用DAC加MOS管恒流輸出，負載穩定度≤5×10-4 ，額定變化率≤５×10-4 。

2）2.7寸TFT液晶屏顯示輸出電流值、限位電流和負載電流，且具有恒流提醒功能。

3）采用EC11旋鈕編碼器調節輸出電流和限位電流。

4）上位機設置輸出電流和限位電流，并有實時監視及鎖定和關斷功能。

5）電流效應≤0.2%+3mA。

6）負載效應≤0.05%+3mA。

7）漣波和噪聲：10mA rms。

8）具有輸出防倒灌功能。

9）工作溫度范圍：-20℃～+50℃。

c.直流電壓表

1）測量范圍：0-1000V, 設置2V/20V/200V/1000V四檔量程，具有量程自動切換,超量程自動報警功能。

2）2.7寸TFT液晶屏顯示四位測量值，具有超量程提示功能。

3）測量精度：±0.5%+2。

4）抽樣率：5次/秒

5）工作溫度范圍：-20℃～+50℃。

6）上位機具有實時監視及關斷功能。

d.直流電流表

1）測量范圍：0-5A,設置 2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程報警功能。

2）2.7寸TFT液晶屏顯示四位測量值，超量程提示。

3）測量精度：±0.5%+2。

4）抽樣率：5次/秒

5）工作溫度范圍：-20℃～+50℃。

6）上位機具有實時監視及關斷功能。

e.設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LSB數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。

3、主機實訓組件

配置西門子PLC主機CR40，內置數字量I/O（24路數字量輸入16路數字量輸出），配置一個RS485接口，一個以太網口，

（二）實訓掛箱

序號	控制對象實訓模塊	配置及功能	數量
1	搶答器/音樂噴泉	通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中的“水流”及音樂的循環控制，掌握循環調用指令的編寫方法。	1件
2	裝配流水線/十字路口交通燈	通過對“生產流水線”順序加工過程及十字路口交通燈路況信號的控制，掌握順序控制指令的編寫方法。	1件
3	水塔水位/天塔之光	通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。	1件
4	自動送料裝車/四節傳送帶	通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。	1件
5	多種液體混合裝置	通過對 “液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法	1件
6	自動售貨機	通過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。	1件
7	自控軋鋼機/郵件分揀機	通過對自控軋鋼機和郵件分揀機原材料（“鋼錠”、“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。	1件
8	機械手控制/自控成型機	通過對機械手停留“位置”及自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。	1件
9	加工中心	通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制程序的編寫能力。	1件
10	三層電梯控制	通過對一個完整的三層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。	1件
11	變頻器掛箱	西門子V20變頻器，輸出0.37KW，帶有操作面板	1件
12	觸摸屏掛箱	采用MCGS 7寸液晶顯示，采用高亮度TFT液晶顯示屏（分辨率800×480），主頻600MHz的高性能嵌入式一體化觸摸屏。具備強大的圖像顯示和數據處理功能。帶有RS485、以太網接口。	1件
13	典型電動機控制實操單元	掌握一般強電系統的安裝和調試工作過程知識，實現PLC方式的電機典型運行控制；掌握安裝和調試PLC電氣控制系統的有關知識。交流接觸器3只；時間繼電器1只，3個按鈕；3只交流指示燈。	1件
14	三相鼠籠異步電機	380V/△	1臺
15	實訓導線及配件		1套

（三）電機導軌、光碼盤測速系統及數顯轉速表

包含光碼盤測速系統（配有進口光電編碼器）、數顯轉速表及固定電機的不銹鋼導軌等。不銹鋼導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與編碼盤之間連接的同心度不超過±5絲，電機運行噪聲小，實訓參數典型，能較好滿足實訓要求。在導軌面板上設有五位數顯轉速表，顯示當前轉速；具有電壓反饋信號；同時設有光電編碼信號輸出，包括A、B兩個通道；能夠完成各種速度開/閉環及定位實訓。

（四）三相鼠籠異步電機：交流380V/△

（五）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。

名稱	型號	數量	單位	備注
PLC實訓臺	CPU CR40	1	套
	實訓屏	1	臺
	通信編程電纜	1	條
實訓模塊	水塔水位	1	塊
	自動送料裝車	1	塊
	四節傳送帶	1	塊
	自控軋鋼機	1	塊
	機械手控制	1	塊
	加工中心	1	塊
	觸摸屏實訓模塊	1	塊	TPC7062TI
	變頻器模塊	1	塊	西門子V20
電機	三相鼠籠式異步電動機380V	1	臺
電機及導軌	220V電機及導軌含1024編碼器以及轉速表	1	臺
散件	交流接觸器	3	個
	網孔板	1	個
	時間繼電器	1	個
	按鈕	3	個
	交流指示燈	3	個
	熱繼電器	2	個
	安裝塑料件	若干
軟件	演示板原程序及博途軟件	1	套
軟件	仿真軟件	1	套
實訓桌	實訓桌	1	張
說明書	實驗指導	2	冊
連接線	實驗疊插連接線100CM	40	條
連接線	實驗疊插連接線30CM	10	條
軟件	附1、附2	共1	套	一室
