SBJCWK-99A 機床電路實訓考核鑒定裝置、機床電路實訓實訓室

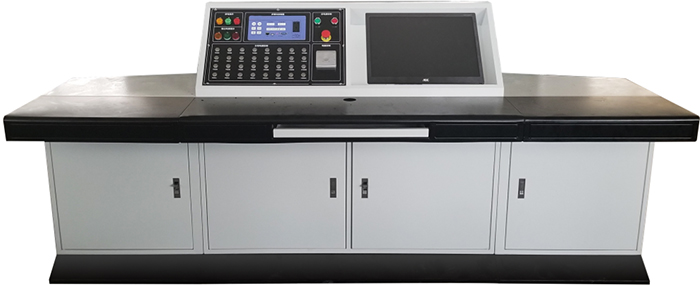

SBKZT-05多媒體示教考核臺
一、產品概述：
該設備是根據實訓室教學管理的要求而設計開發的示教電源控制系統。系統采用半圓形設計。配有電源控制、老師豪華椅子。
二、技術參數:
1.工作電源：三相五線 380V±5％ 50Hz
2.安全保護：漏電保護（動作電流≤50mA），過流保護
3.規格尺寸：2400×800×780mm
4.額定功率：<11KW（24臺為例）
5.環境溫度：－10℃ ～40 ℃
6.相對濕度：<85%
7.設備重量：100Kg
三、產品結構:
1.桌身部分：采用鐵質雙層亞光密紋噴塑結構，整體設計為多功能組合式應用�？煞胖酶鞣N多媒體器材：視頻展示臺、功放、DVD、計算機、中央控制系統等,并設置各種穿線孔位，設計科學，使用方便。
2.實訓屏部分：采用優質鋼板斜面設計精加工，面板采用優質鋁板，彩色絲印工藝，顏色協調、設計合理。各分組電源、主控器材、控制電源等布局科學操作方便。
四、電源總控：
基于物聯網實訓室安全用電智能控制系統
A、特點
當智能控制系統檢測到有漏電或觸電情景出現時，智能控制系統在0.1秒斷開連接，保證人身和財產安全；智能控制系統本身有故障指示燈，用戶可根據智能控制系統故障指示燈顯示判斷出當前故障狀態，便于處理；智能控制系統有掛鎖功能，需要檢修時，在掛鎖位置上鎖，★防止他人上電，檢修更安全�？梢圆杉F(xiàn)場輸出型裝置數據，通過多種物聯網通信方式上傳至云端，實現本地設備的遠程監控。
B、功能
基于物聯網實訓室安全用電智能控制系統，可進行用電數據采集、統計、存儲、分析、查詢等。運用前端數據可視化技術將實時的用電數據展示在平臺上，并以圖表的形式提供可視化的用電信息查詢功能；運用數據庫技術實時監測用電設備和線路運行狀況，對異常狀況及時告警，從而預防電氣火災；運用用電系統故障定位技術及時發現并精準定位用電故障點，自動生成故障報告，協助用戶第一時間修復用電系統故障；運用電能質量監測技術實時分析和評估電能質量問題，并提供定制化的治理方案，協助用戶獲得優質電能；運用大數據技術和行業數學模型統計、分析并挖掘基礎的用電數據，基于數據發掘節能潛力，從而提供能效優化方案。滿足用電管理系統可視、安全、可靠、優質和經濟的智慧用電模塊需求。
C、基于物聯網實訓室安全用電智能控制系統由執行裝置與網機組成，技術參數分別為：
（1）執行裝置技術參數
（1）極數：3P+N
（2）脫扣特性：C（5-10）In D（10-14）In
（3）額定電流：In 6A、10A、16A、20A、25A、32A、40A、50A、63A
（4）額定電壓：Ue AC 230V/400V
（5）額定頻率f：50Hz
（6）額定短路分斷能力：Icu10kA
（7）殼架等級額定電流：Inm63A
（8）缺相保護：設備防燒毀保護模式
（9）漏電保護：元器件損壞保護模式
（10）過載保護：電流過大防燒毀模式
（11）短路保護：碰線防燒毀模式
（12）掛鎖保護：便于維修安全
（13）過溫保護：可監測線路溫度
（14）過欠壓保護：防止造成人身事故和機械設備損壞
（15）漏電或觸電時0.1秒斷開
（16）故障指示燈，便于查看工作狀態
★（17）掛鎖功能，檢修更方便
（2）網機技術參數
（1）內置STM32F103C8T6主控芯片
（2）外置8M無源晶振
（3）采用SP3485作為485通信芯片
（4）485防浪涌保護
（5）標準RS485接口，可直接串口設備
（6）智能型數據終端，便捷實現數據傳輸功能
★（7）提供強大的中心管理軟件，方便設備管理
★（8）提供便捷的軟件升級和固件更新服務
★（9）提供數據庫數據備份，方便查看歷史數據
（10）尺寸：89mm*67.5mm*20.5mm
（11）重量：70g
（12）電源：AC220V
（13）功耗：1.5W
（14）工作溫度：-25℃ - +70℃
（15）工作濕度：95%
（16）WiFi版最大下行傳輸速率：64kbps
（17）WiFi版最大上行傳輸速率：32kbps
提供有效、權威的證明文件，證實該產品的可靠、安全、先進性。
五、配套教學資源
★（一）在線教育平臺:
1、課程資源：15個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；15個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。
2、平臺：教學互通課程平臺，課程資源管理平臺，在線習題庫平臺，在線考試考核平臺。
3、微課內容
|
學習項目 |
學習任務 |
參考課時 |
|
項目一、三相異步電動機啟動線路制作、調試與故障排除 |
任務一：識別低壓電器及異步電動機 |
2 |
|
任務二：點動與自鎖正轉控制線路的實施 |
12 |
|
|
任務三：聯鎖正反轉控制線路的實施與檢測 |
12 |
|
|
任務四：Y-△降壓啟動控制線路分析與接線 |
6 |
|
|
任務五：三相異步電動機順序控制線路安裝與測試 |
6 |
|
|
項目二 三相異步電動機行程控制線路的設計及實施 |
任務一：電動葫蘆控制線路設計及實施 |
6 |
|
任務二：工作臺自動往返線路設計及實施 |
4 |
|
|
項目三 三相異步電動機制動控制線路分析設計及實施 |
任務一：三相異步電動機反接制動控制線路安裝與測試 |
4 |
|
任務二：三相異步電動機能耗制動控制線路安裝與測試 |
4 |
|
|
項目四 卷簾門控制電路的安裝、調試及故障排除 |
任務一：卷簾門控制電路的安裝、調試及故障排除 |
10 |
|
任務二：卷簾門PLC控制電路設計 |
4 |
|
|
任務三：卷簾門PLC控制控制程序設計與調試 |
6 |
|
|
項目五 傳送帶送料裝置控制線路的安裝、調試及故障排除 |
任務一：傳送帶送料裝置控制電路安裝、調試及故障排除 |
10 |
|
任務二：用PLC技術實現傳送帶送料裝置控制 |
4 |
|
|
任務三：編寫調試PLC程序及系統總調試 |
6 |
4、要求教師端配置在線教育平臺與實訓裝置是一個生產商
（二）、仿真軟件
★1、無紙化考核平臺（基于云平臺無紙化理論試題庫考試系統）（要求具有軟件著作權，網絡版）
1.用戶登錄
輸入用戶名、密碼、驗證碼，點擊登錄按紐，登錄到系統。
2.用戶注冊
用戶登錄畫面，點擊注冊按紐，打開用戶注冊畫面。輸入用戶名、密碼、確認密碼、準考證號、身份證號、姓名、考試級別，點擊注冊按紐，注冊成為學員。
3.用戶管理
老師用戶登錄系統后，點擊菜單用戶管理，打開用戶管理畫面。用戶管理畫面，顯示所有用戶列表信息，包括學員與老師。
3.1用戶查詢
用戶管理畫面，選擇考試級別、輸入用戶名、準考證號、姓名，點擊檢索按紐，根據條件顯示用戶信息列表。
3.2添加用戶
用戶管理畫面，點擊添加按紐，打開用戶添加畫面。選擇用戶類別，輸入用戶名、姓名、密碼、確認密碼，點擊確定按紐，保存用戶信息。
3.3修改用戶：用戶管理畫面，選擇某一條用戶信息，點擊編輯按紐，打開用戶信息編輯畫面。選擇用戶類別，輸入用戶名、姓名、密碼、確認密碼、準考證號、身份證號、考試級別，點擊確定按紐，保存用戶信息。
3.4用戶刪除：用戶管理畫面，選擇數據前選擇框，點擊刪除按紐，刪除所選用戶信息。
4.級別管理
4.1級別查詢：老師用戶登錄系統，點擊級別管理，打開級別管理畫面，輸入級別名稱，點擊檢索按紐，根據條件顯示級別信息。
4.2添加級別：級別管理畫面，點擊添加按紐，打開添加級別畫面。輸入級別名稱，點擊確定，保存級別信息。
4.3修改級別：級別管理畫面，選擇數據前某一個選項框，點擊編輯按紐，打開級別修改畫面。輸入級別名稱，點擊確定，保存級別信息。
4.4刪除級別：級別管理畫面，選擇數據前選項框，點擊刪除按紐，刪除選中的級別信息。
5.題庫類別管理
5.1 題庫類別查詢：老師用戶登錄系統后，點擊題庫類別，打開題庫類別管理畫面。輸入題庫類別名稱，點擊檢索按紐，根據輸入條件顯示題庫類別信息列表。
5.2 添加題庫類別
題庫類別管理畫面，點擊添加按紐，打開題庫類別添加畫面。輸入題庫類別名稱，點擊確定按紐，保存題庫類別信息。
5.3 修改題庫類別信息：題庫類別管理畫面，選中某一行選擇框，點擊編輯按紐，打開題庫類別修改畫面。輸入題庫類別名稱，點擊確定按紐，保存題庫類別信息。
5.4 刪除題庫類別信息：題庫類別管理畫面，選擇數據前選項框，點擊刪除按紐，刪除選中的級別信息。
6 .題庫管理
6.1 題庫查詢：教師用戶，登錄系統后，點擊題庫管理，打開題庫管理畫面。選擇題庫級別、題庫類別、試題類型，輸入題目名稱，點擊檢索按紐，根據條件顯示題庫列表信息。
6.2 添加單項選擇題：題庫管理畫面，點擊添加按紐，打開題目添加畫面。選擇題庫級別、題庫類別、題目類型為單項選擇題。輸入題目名稱，答案 A、B、C、C，選擇正確的答案選項，點擊確定，保存單項選擇題信息。
6.3 添加多項選擇題
題庫管理畫面，點擊添加按紐，打開題目添加畫面。選擇題庫級別、題庫類別、題目類型為多項選擇題。
輸入題目名稱，答案 A、B、C、D、E、F、G，選擇正確的答案選項，點擊確定，保存多項選擇題信息。
6.4 添加判斷題信息：題庫管理畫面，點擊添加按紐，打開題目添加畫面。選擇題庫級別、題庫類別、題目類型為判斷題。輸入題目名稱，選擇正確的答案選項，點擊確定，保存判斷題信息。
6.5 導入Excel題目信息：題目添加畫面，點擊下載模板按紐，下載題目批量錄入Excel模板。
在模板中，輸入題目名稱，選擇題庫級別、題庫類別、試題類型，正確答案，答案內容等信息并保存。
在畫面中選擇保存后的文件，點擊導入按紐，進行題目批量導入。
6.6 題目信息修改：題庫管理畫面，選中某一行選擇框，點擊編輯按紐，打開題庫修改畫面。選擇題庫級別、題庫類別、題目類型，輸入題目名稱、答案、選擇正確的答案選項，點擊保存修改題目信息。
6.7 刪除題目信息：題庫管理畫面，選中某一行選擇框，點擊刪除按紐，彈出提示，點擊確定按紐刪除題目信息。
7. 試卷管理
7.1 試卷查詢：教師用戶，登錄系統后，點擊題庫管理，打開試卷管理畫面。選擇試卷級別、考核類型，輸入試卷名稱，點擊檢索按紐，根據條件顯示試卷信息。
7.2 添加試卷：試卷管理畫面，點擊添加按紐，打開添加試卷畫面。
7.3 自動抽題：試卷添加畫面，輸入試卷名稱、試卷級別、考核類型、考試時間，點擊自動抽題按紐，打開自動抽題畫面。
7.4手動組卷：試卷添加畫面，輸入試卷名稱、試卷級別、考核類型、考試時間，點擊進入手工組卷，打開手工組卷畫面。
7.5 編輯試卷：試卷列表，點擊某一選項框，點擊編輯按紐，打開試卷信息編輯畫面。如果該試卷未參加考試，才能編輯，否則無法編輯試卷信息。修改試卷信息，自動抽題或手工抽題，點擊保存試卷按紐，保存試卷信息。
7.6 刪除試卷：試卷列表，點擊某一選項框，點擊刪除按紐，刪除試卷信息。
7.7 啟用試卷：試卷管理畫面，點擊某一選項框，點擊啟用，啟用選擇的試卷為當前使用試卷，并提供給學生考試。
7.8 打印試卷：試卷列表畫面，點擊某一選項框，點擊打印按紐，打開試卷打印畫面。
8.模擬成績
8.1模擬成績查詢：教師用戶，登錄系統點擊模擬成績菜單，打開模擬成績列表畫面。輸入檢索條件：試卷名稱、學生姓名、準考證號、身份證號，點擊檢索按紐，根據條件顯示模擬成績信息。
8.2模擬成績詳細：模擬成績列表畫面，點擊第一次模、第二次模擬、第三次模擬，打開模擬成績詳細畫面。模擬成績根據專業顯示，總分、總題數、正確題數，評價信息。
8.3導出成績：點擊導出按紐，將成績導出為Excel文件格式。
9. 實戰成績
9.1實戰成績查詢：教師用戶，登錄系統點擊實戰成績菜單，打開實戰成績列表畫面。輸入檢索條件：試卷名稱、學生姓名、準考證號、身份證號，點擊檢索按紐，根據條件顯示實戰成績信息。
9.2導出實戰成績：點擊導出按紐，將實戰成績導出為Excel文件。
10.在線考試
10.1在線考試：學生用戶，登錄系統，點擊在線考試按紐，打開在線考試信息畫面。在線考試分為模擬與實戰考試，模擬考試分為三次考試，首次回答該試卷所有題目信息，第二次，第三次分別為回答上一次錯誤題目信息，實戰考試只考試一次。
11.歷史成績
11.1 歷史模擬成績查看：學生用戶登錄后，點擊模擬成績，可查看歷史模擬成績詳細信息。
11.2 歷史實戰成績查看：學生用戶登錄后，點擊實戰成績，可查看歷史實戰成績詳細信息。
★2、無線智能考核軟件（與床考核電路配套）
可通過 PC機或平板電腦控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故障設置�？筛鶕�(jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置�？筛鶕�(jù)用戶使用要求調整故障設置點的數量和故障設置類型。
所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。
用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，通過示教臺主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
★3.電力拖動仿真教學軟件（要求具有軟件著作權，網絡版，配30個節點）
一、產品概述
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實訓和鑒定設備通用技術規范》與教育部有關專業教學大綱而設計，內容包括三相異步機單向轉動控制等30個實訓項目，涵蓋維修電工初級、中級、高級主要實訓項目，每個項目又根據需要設有實訓目的、實訓器件、實訓電路、電路原理、器件布局、元件檢查、通電運行、通電運行、故障排除等多種訓練任務。軟件以技能為核心，項目為引領、任務為驅動，職場環境為背景，操作步驟為主線，學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性于一身，性價比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了不可或缺的豐富資源。
二、軟件特點
1.情景性：全部訓練在三維場景下進行，學生猶如進入真實的工作現場，真實感極強，彌補了下現場難的困難。
2.過程性：軟件以技能為核心，以施工工藝為主線，以技術規范為指導，以設備與工具的使用為基礎，重視養成性訓練，具有很強的實用性。
3.交互性：軟件貫徹以學生為主體的思想，設有實訓目的、實訓器件、實訓電路、器件布局、仿真運行、電路接線等，不僅可以供教師采用場景環境演示教學，更可以在網絡環境下由學生自主地按照進程與提示操作，突出了技能訓練。
4.完備性：軟件重視教學設計，不同的知識單元含有諸如教學資源、故障檢測、操作提示、技術分析等多種情境和技能訓練教學模塊。
5.軟件具有職業性、情境性、交互性、工藝性和智能性。
6.在設計上，采用分級模塊化設計，結構清晰、便于重組。
7.在媒體表現上，采用二維、三維動畫，具有強烈的情景帶入感。
8.在內容設計上，力爭實現專業與企業生產崗位的對接、實訓內容與職業標準的對接、實訓過程與生產過程的對接、專業教學與職業資格證書的對接。
9.本軟件不僅可以作為實訓教學應用，其大量的原理動畫演示也可以作為助教型軟件素材應用于課堂教學環節。
10.以項目為引領、以任務為驅動、以工藝步驟為主線的設計理念。
11.資源豐富，可服務于多種教學模式。
12.資源碎片化，每個模塊可獨立，實現資源的有效利用。
13.各個模塊的內容詳盡、系統，掌握維修電工核心技能的目的。
14.注重教學設計，把抽象的概念具體化、把虛擬的概念實際化。
三、軟件功能要求
1．具有教學游歷功能
（1）包含的教學內容：要求認識電路、器件；要求認識現場設施設備器材器件。
（2）實現的教學目標：實現對現場環境、設備設施的初步認識；實現對現場作業程序的初步認識；實現對現場安全生產的初步認識；實現對現場生產氛圍的初步感受。
（3）實現的教學效果：要求對現場環境產生較深刻的印象，解決專業認識性實習課題；實現對現場設施、設備初步認識，解決崗位認識性實習課題。
四、模塊列表
|
一級模塊 |
二級模塊 |
三級模塊 |
|
初級 |
三相異步單向轉動控制 |
實訓目的、實訓器件、電路原理、元件布局、電路連接、通電運行 |
|
三相異步機正反轉控制 |
實訓目的、實訓器件、電路原理、元件布局、電路連接、通電運行、故障排除 |
|
|
三相異步機兩地控制 |
實訓目的、實訓器件、電路原理、器件布局、電路連接、通電運行 |
|
|
中級 |
手動順序控制與測量 |
實訓目的、實訓器件、電路原理、元件布局、電路連接、通電運行、 |
|
能耗制動控制與測量 |
實訓目的、實訓電路、實訓器件、元件檢查、元件布局、電路連接、線路檢查、通電運行、故障排除 |
|
|
Y/△啟動控制與測量 |
實訓目的、實訓器件、電路原理、元件檢查、元件布局、電路連接、線路檢查、通電運行、故障排除 |
|
|
四限位行程控制與測量 |
實訓目的、實訓電路、電路原理、實訓器件、元件布局、電路連接、通電運行 |
|
|
自動順序控制與測量 |
實訓目的、實訓電路、電路原理、實訓器件、元件布局、電路連接、通電運行 |
|
|
單向轉動控制與測量 |
實訓目的、實訓電路、電路原理、實訓器件、元件布局、電路連接、通電運行 |
|
|
雙限位控制與測量 |
實訓目的、實訓電路、電路原理、實訓器件、元件檢查、元件布局、電路連接、通電運行、故障排除 |
|
|
兩地控制與測量 |
實訓目的、實訓電路、電路原理、實訓器件、元件布局、電路連接、通電運行 |
|
|
三相五線供電系統 |
實訓目的、實訓電路、電路原理、實訓器件、元件布局、電路連接、通電運行 |
|
|
照明電路及單相電動機控制 |
實訓目的、實訓電路、電路原理、實訓器件、元件布局、電路連接、通電運行 |
|
|
高級 |
正反轉能耗制動與無功計量 |
實訓目的、實訓器件、實訓電路、電路原理、實驗仿真 |
|
雙速電動機控制 |
實訓目的、實訓電路、電路原理、實訓器件、實驗仿真 |
|
|
Y/△啟動順序控制 |
實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真 |
|
|
三速電動機控制 |
實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真 |
|
|
直流電動機正反轉、調速與制動 |
實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真 |
|
|
直流電動機反接制動控制 |
實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真 |
|
|
點動功能正反轉控制 |
實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真 |
|
|
多臺電動機聯動控制 |
實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真 |
|
|
電動機控制與功計量 |
實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真 |
|
|
順序啟動控制 |
實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真 |
|
|
綜合 |
車床 |
實訓目的、實訓設備、工作原理、電氣系統安裝、接線、車床仿真、故障排除 |
|
鉆床 |
實訓目的、實訓設備、工作原理、電氣系統安裝、鉆床仿真 |
技術要求：
（1）實訓目的：將本節所要學習的內容及掌握的知識點逐條羅列出來，讓學生帶著問題進行學習，實訓目的不能少于三條。
（2）實訓器件：實訓器件用圖片和文字形式，展示學生所學器件，凡是本項目所需要的器件都要進行展示，并且實物與名稱一一對應。
（3）電路原理：含電氣原理圖和仿真實物電路。針對電路通電，正轉運行，正傳停止，反轉運行，反轉停止，電路斷電都有詳細的原理與對應的動作過程。以正轉運行為例：當按下SB1時，原理圖相關線路改變顏色表示處于通電狀態，原理圖電機符號開始旋轉，對應的電氣仿真實物電路中繼電器高亮度顯示，表示處于工作狀態，實物電動機開始旋轉。
（4）實訓電路：實訓電路里主要由電路圖組成，當鼠標劃到電路圖中某個元器件的時候，電路圖中會顯示該器件仿真實物，并標注該實物名稱，以方便學生更好的認識電路圖中的符號所代表的實物。
（5）元件布局：將器件庫中的仿真器件放到仿真配電柜中的相應位置，用于訓練學生對器件及電路的了解。
（6）元件檢查：檢查元器件是否損壞，點擊元器件，進入檢查仿真實訓項目，用已經給出的指針式萬用表進行元器件的檢測，并根據顯示的結果進行選擇題測試，答案正確后點擊確定按鈕退出本次操作。
（7）電路連接：根據電路圖連接相關器件，內容包含說明，答案和操作提示等。整個模塊以交互仿真實訓方式實現：電氣原理圖與實物相對照，連接某線路時，正在連接的線路在電氣圖上閃爍顯示，連接正確后，該線路閃爍消失，改閃爍下一個線路。若找不到連接點，可通過"提示"按鈕獲得提示。整個接線過程中正確和錯誤接線都伴有提示聲音。
（8）線路檢查：用指針式萬用表檢查主電路，根據操作提示調節指針式萬用表到相應的檔位上，進行測量，觀看測量結果，點擊下一步進行另外的幾處測量，并可以隨時觀看原理圖，原理圖可隨意拖動。
（9）通電運行：合上電源開關后，按動按鈕，繼電器處于高亮狀態，并有通電保護字樣，表示通電狀態，并且電動機進行旋轉。
（9）故障排除：給出本節內容相對應的題目，根據所學內容進行判斷，并通過原理圖進行分析
★4.機床電氣線路仿真教學軟件（要求具有軟件著作權，網絡版，配30個節點）
一、軟件要求：
軟件以實際工程項目為主線，以施工任務為引領，突出技能訓練；強調職場場景，全部訓練在三維場景下進行；重視教學設計，不同的知識單元含有諸如器材、接線、仿真操作等技能訓練教學模塊。軟件采用三維可視化控制與數據庫技術而制作，具有很強的技術性、職業性、情景性、過程性與互動性。軟件設有操作提示，可供學習者自行仿真訓練。
本系統畫面美觀、導航清楚、操作簡單、實訓單元設置合理、仿真效果突出，具有很強的情境性、過程性、交互性和智能性，是集助教、助學的一款不可多得的仿真軟件。
二、技術參數：
包含五大實訓項目：CA6140車床、Z37鉆床、M7130磨床、X62W銑床。
（一）CA6140車床
1、實訓內容：車床認知、電路原理、車床壁龕主電線路連接、車床壁龕控制電路連接、車床壁龕外部接線、教學資源。
2、車床認知包括兩部分：車床認知和車床工作
車床認知：展示車床主要組成部分。包括主軸箱、掛輪架、進給箱、刀架、轉盤、縱板箱、縱溜板、橫溜板、尾架、絲杠、光杠、操作手柄。
車床工作：通過點擊仿真車床按鈕來操作車床運行，了解CA6140車床運作原理流程。
3、電路原理：電路圖包括電源保護、電源開關、主軸電動機、短路保護、冷卻泵電動機、刀架快速移動電動機、控制電源變壓及保護、斷電保護、主軸電動機控制、刀架快速移動、冷卻泵控制、信號燈、照明燈。通過點擊動態電路圖了解電路運行過程中的原理。電路圖通電運行的部分進行高亮顯示。
4、車床壁龕主電線路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
5、車床壁龕控制電路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
6、車床壁龕外部接線
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
教學資源：CA6140型車床電氣控制線路的安裝與調試的文字教學資源。
（二）Z37鉆床
1、實訓內容：鉆床認知、電路原理、鉆床壁龕主電線路連接、鉆床壁龕控制電路連接、鉆床壁龕外部接線、教學資源。
2、鉆床認知包括兩部分：鉆床認知和鉆床工作
鉆床認知：展示鉆床主要組成部分。包括立內柱、外立柱、底座、搖臂升降絲杠、搖臂、主軸、主軸箱、工作臺。
鉆床工作：通過點擊仿真車鉆按鈕來操作鉆床運行，了解Z37鉆床運作原理流程。
3、電路原理：電路圖包括電源開關、冷卻泵電動機、主軸電動機、搖臂升降電動機、立柱松緊電動機、抵押照明、零壓保護、主軸電動機控制、搖臂升降控制、立柱松緊控制。通過點擊動態電路圖了解電路運行過程中的原理。電路圖通電運行的部分進行高亮顯示。
4、鉆床壁龕主電線路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
5、鉆床壁龕控制電路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
6、鉆床壁龕外部接線
實訓內容：接線盒內仿真各種接線器件，可以自由接線。同時配備原理圖，參照原理圖進行連線。
教學資源：Z37型車床電氣控制線路的安裝與調試的文字教學資源。
（三）M7130磨床
1、實訓內容：磨床認知、電路原理、磨床壁龕主電線路連接、磨床壁龕控制電路連接、磨床壁龕外部接線、教學資源。
2、磨床認知包括兩部分：磨床認知和磨床工作
磨床認知：展示磨床主要組成部分。包括立柱、照明燈及開關、工作臺、滑座、砂輪架、電磁吸盤。
磨床工作：通過點擊仿真磨床按鈕來操作鉆床運行，了解M7310磨床運作原理流程。
3、電路原理：電路圖包括電源開關及保護、砂輪電動機、冷卻泵電動機、液壓泵電動機、控制電路保護、砂輪控制、液壓泵控制、整流變壓器、整流器、電磁吸盤、照明。通過點擊動態電路圖了解電路運行過程中的原理。電路圖通電運行的部分進行高亮顯示。
4、磨床壁龕主電線路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
5、磨床壁龕控制電路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
6、磨床壁龕外部接線
實訓內容：接線盒內仿真各種接線器件，可以自由接線。同時配備原理圖，參照原理圖進行連線。接線完成圖呈現器件連接完成后效果圖。
教學資源：M7130型磨床電氣控制線路的安裝與調試的文字教學資源。
（四）X62W銑床
1、實訓內容：銑床認知、電路原理、銑床壁龕主電線路連接、銑床壁龕控制電路連接、銑床壁龕外部接線、教學資源。
2、銑床認知包括兩部分：銑床認知和銑床工作
銑床認知：展示銑床主要組成部分，包括懸梁、床身、軸速旋鈕、刀桿、刀桿掛腳、主軸、工作臺、回轉盤、橫溜板、升降臺、底座。
銑床工作：通過點擊仿真銑床按鈕來操作銑床運行，了解X62W銑床運作原理流程。
3、電路原理：電路圖包括電源開關及保護、主軸電動機、冷卻泵電動機、進給電動機、整流變壓器、整流器、主軸制動、工作臺快速移動、控制照明變壓器、照明、主軸控制、快速進給控制、工作臺進給控制。通過點擊動態電路圖了解電路運行過程中的原理。電路圖通電運行的部分進行高亮顯示。
4、銑床左壁龕主電線路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
5、銑床左壁龕控制電路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
6、銑床右壁龕控制電路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
7、銑床右壁龕主電線路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
8、銑床壁龕外部接線
實訓內容：接線盒內仿真各種接線器件，可以自由接線。同時配備原理圖，參照原理圖進行連線。接線完成圖呈現器件連接完成后效果圖。
教學資源：X62W型磨床電氣控制線路的安裝與調試的文字教學資源。
SB-M7120型平面磨床智能培訓考核鑒定設備
一.概述
M7120型平面磨床智能培訓考核鑒定設備由多種電氣元器件組成各種電氣控制線路，智能型答題器、網絡通訊模塊等組成的智能答題器和實訓考核柜等構成，集技能培訓與考核等功能為一體。故障點的產生采用計算機網絡技術，考核系統自動完成評分、恢復故障等功能，機床的工作原理及動作完全可以獨立進行�？梢栽�M7120型平面磨床智能培訓考核鑒定設備上進行各種電氣故障的檢查、排除的教學與實訓。
二.技術參數
1.電源：三相五線 AC380 V±10% 50 Hz；
2.最大功率≤650W；
3.配電柜材料：1.5mm厚度的冷軋鋼板；
4.電控柜外形尺寸：長×寬×高＝800×600×1700；
★（三）、無線智能考核系統
采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。
驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置�？筛鶕�(jù)用戶使用要求調整故障設置點的數量和故障設置類型。
所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。
用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
四、平面磨床智能培訓考核鑒定設備配置
|
序號 |
名稱 |
型號/規格 |
單位 |
數量 |
備注 |
|
1 |
電控柜 |
80cm×60cm×170cm |
臺 |
1 |
|
|
2 |
空氣開關 |
DZ47-60 10A |
只 |
1 |
|
|
3 |
按鈕 |
LA19-11 |
只 |
10 |
紅4只、綠6只 |
|
4 |
主令開關 |
LS2-2 |
只 |
1 |
|
|
5 |
熔斷器 |
RT18-30 3P |
只 |
1 |
|
|
6 |
指示燈 |
RT8-30 2P |
只 |
1 |
|
|
RT14-20 1P |
只 |
6 |
|
||
|
AD11-25/40 黃36V |
只 |
1 |
|
||
|
7 |
交流接觸器 |
紅6.3V |
只 |
4 |
|
|
綠6.3V |
只 |
3 |
|
||
|
220V |
只 |
3 |
紅、黃、綠各一只 |
||
|
CJ20-10 127V |
只 |
6 |
|
||
|
8 |
牽引電磁鐵 |
MQ1 DC127V |
只 |
1 |
|
|
9 |
變壓器 |
150W 380V/130V 127V 24V 6.3V |
只 |
1 |
|
|
10 |
電容 |
4UF/500V |
只 |
1 |
|
|
11 |
橋堆 |
KBPC2510 |
只 |
1 |
|
|
12 |
電阻 |
10W 510Ω |
只 |
1 |
|
|
13 |
熱繼電器 |
JR36-20 0.35A |
只 |
3 |
|
|
14 |
繼電器 |
JQX-10F/DC127V |
只 |
1 |
|
|
15 |
繼電器底座 |
|
只 |
1 |
|
|
16 |
三相電機 |
JW5014 帶接線排 |
只 |
4 |
|
|
17 |
電壓表 |
6L2 450V |
只 |
1 |
|
|
18 |
故障板 |
A6368 |
塊 |
1 |
|
|
19 |
無線智能答題器 |
|
塊 |
1 |
|
五、實訓項目
故障點一覽表
1)液壓泵電動機缺一相。
2)砂輪電動機、冷卻泵電動機均缺一相（同一相）。
3)砂輪電動機缺一相。
4)砂輪下降電動機缺一相。
5)控制變壓器缺一相,控制回路失效。
6)控制回路失效。
7)液壓泵電機不啟動。
8) KA 繼電器不動作，液壓泵、砂輪冷卻、砂輪升降、電磁吸盤均不能啟動。
9)砂輪上升失效。
10)電磁吸盤充磁和去磁失效。
11)電磁吸盤不能充磁。
12)電磁吸盤不能去磁。
13)整流電路中無直流電，KA 繼電器不動作。
14)照明燈不亮。
15)電磁吸盤充磁失效。
16)電磁吸盤不能去磁。
SB-Z3050搖臂鉆床智能培訓考核鑒定設備
一.概述
Z3050搖臂鉆床智能培訓考核鑒定設備由多種電氣元器件組成各種電氣控制線路，智能答題器、網絡通訊模塊等組成的智能答題器和實訓考核臺等構成，集技能培訓與考核等功能為一體。故障點的產生采用計算機網絡技術，考核系統自動完成評分、恢復故障等功能，機床的工作原理及動作完全可以獨立進行�？梢栽�Z3050搖臂鉆床智能培訓考核鑒定設備上進行各種電氣故障的檢查、排除的教學與實訓。
二.技術參數
1.電源：三相五線 AC380 V±10% 50 Hz；
2.最大功率≤300W；
3.配電柜材料：1.5mm厚度的冷軋鋼板；
4.電控柜外形尺寸：長×寬×高＝800×600×1700；
★（三）、無線智能考核系統
采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。
驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置�？筛鶕�(jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置�？筛鶕�(jù)用戶使用要求調整故障設置點的數量和故障設置類型。
所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。
用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
四、搖臂鉆床智能培訓考核鑒定設備配置
|
序號 |
名稱 |
型號/規格 |
單位 |
數量 |
備注 |
|
1 |
電控柜 |
80×60×170cm |
臺 |
1 |
|
|
2 |
空氣開關 |
12N DZ20Y-100/3330 |
只 |
1 |
|
|
DZ47-60 10A 2P |
只 |
2 |
|
||
|
3 |
急停開關 |
LAY3 |
只 |
1 |
|
|
4 |
按鈕 |
LA19-11 |
只 |
7 |
紅2只、綠5只 |
|
5 |
主令開關 |
LS2-2 |
只 |
1 |
|
|
6 |
萬能開關 |
LW5D-16/3 |
只 |
1 |
|
|
7 |
熔斷器 |
RT14-20 1P |
只 |
2 |
|
|
8 |
指示燈 |
AD11-25/40 黃36V |
只 |
1 |
|
|
9 |
微電機 |
紅36V |
只 |
2 |
|
|
紅380V |
只 |
1 |
|
||
|
綠36V |
只 |
3 |
|
||
|
220V |
只 |
4 |
紅2只、綠黃各一只 |
||
|
6V 6轉 |
只 |
3 |
|
||
|
10 |
變壓器 |
150W380V/127V 36V |
只 |
1 |
|
|
11 |
時間繼電器 |
15W/220V 6V |
只 |
1 |
|
|
JS7-2A 127V |
只 |
5 |
|
||
|
12 |
交流接觸器 |
CJ20-10 127V |
只 |
5 |
|
|
13 |
行程開關 |
LX19K-B |
只 |
2 |
|
|
14 |
熱繼電器 |
JR36-20 0.35A |
只 |
2 |
|
|
15 |
微動開關 |
KW7-2 |
只 |
6 |
|
|
16 |
繼電器 |
HH53P AC127V |
只 |
6 |
|
|
17 |
線路板 |
B2416 |
只 |
1 |
|
|
18 |
銅柄 |
|
只 |
3 |
|
|
19 |
電壓表 |
6L2 450V |
只 |
1 |
|
|
20 |
三相電機 |
JW5014 帶接線排 |
只 |
4 |
|
|
21 |
故障板 |
A6368 |
塊 |
1 |
|
|
22 |
無線智能答題器 |
|
塊 |
1 |
|
五、實訓項目
1) M4 啟動后缺一相。
2) M1 啟動后缺一相。
3)除冷卻泵電機可正常運轉外，其余電機及控制回路均失效。
4)搖臂上升時電機缺一相。
5) M3 液壓松緊電機缺一相。
6)除照燈外，其它控制全部失效。
7) QF1 不能吸合。
8)按搖臂上升時液壓松開無效，且 KT1 線圈不得電。
9)搖臂升降控制，液壓松緊控制，立柱與主軸箱控制失效。
10)液壓松開正常，搖臂上升失效。
11)搖臂下降控制、液壓松緊控制、立柱與主軸箱控制失效，KT1 線圈能得電。
12)搖臂液壓松開失效；立柱和主軸箱的松開也失效。
13)液壓夾緊控制失效。
14)搖臂升降操作后，液壓夾緊失效、立柱與主軸箱控制失效。
15)搖臂升降操作后，液壓自動夾緊失效。
16)立柱和主軸箱的液壓松開和夾緊操作均失效。
SB-T68臥式鏜床智能培訓考核鑒定設備
一、概述
T68臥式鏜床智能培訓考核鑒定設備由多種電氣元器件組成各種電氣控制線路，智能答題器、網絡通訊模塊等組成的智能答題器和實訓考核臺等構成，集技能培訓與考核等功能為一體。故障點的產生采用計算機網絡技術，考核系統自動完成評分、恢復故障等功能，機床的工作原理及動作完全可以獨立進行�？梢栽�T68臥式鏜床智能培訓考核鑒定設備上進行各種電氣故障的檢查、排除的教學與實訓。
二、技術參數
1.電源：三相五線 AC380 V±10% 50 Hz；
2.最大功率≤300W；
3.配電柜材料：1.5mm厚度的冷軋鋼板；
4.電控柜外形尺寸：長×寬×高＝800×600×1700；
★（三）、無線智能考核系統
采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。
驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置�？筛鶕�(jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置�？筛鶕�(jù)用戶使用要求調整故障設置點的數量和故障設置類型。
所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。
用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
四、臥式鏜床智能培訓考核鑒定設備配置
|
序號 |
名稱 |
型號/規格 |
單位 |
數量 |
備注 |
|
1 |
電控柜 |
80cm×60cm×170cm |
臺 |
1 |
|
|
2 |
空氣開關 |
DZ47-60 10A |
只 |
1 |
|
|
按鈕 |
LA19-11 |
只 |
5 |
紅1只、綠4只 |
|
|
3 |
主令開關 |
LS2-2 |
只 |
5 |
|
|
4 |
帶柄開關 |
PBC |
只 |
2 |
|
|
5 |
熔斷器 |
RT18-32 3P |
只 |
2 |
|
|
6 |
指示燈 |
RT14-20 1P |
只 |
3 |
|
|
AD11-25/40黃36V |
只 |
1 |
|
||
|
7 |
時間繼電器 |
紅36V |
只 |
3 |
|
|
紅380V |
只 |
1 |
|
||
|
綠 36V |
只 |
3 |
|
||
|
220V |
只 |
4 |
紅2只、黃、綠各一只 |
||
|
JS7-2A 127V |
只 |
1 |
|
||
|
8 |
變壓器 |
150W 380V/127V 36V |
只 |
1 |
|
|
9 |
熱繼電器 |
JR36-20 0.35A |
只 |
1 |
|
|
10 |
交流接觸器 |
CJ20-10 127V |
只 |
7 |
|
|
11 |
三相電機 |
JW5014 帶接線排 |
只 |
1 |
|
|
12 |
雙速電機 |
JW5024 長線 |
只 |
1 |
|
|
13 |
電壓表 |
6L2 450V |
只 |
1 |
|
|
14 |
故障板 |
A6368 |
塊 |
1 |
|
|
15 |
無線智能答題器 |
|
塊 |
1 |
|
五、實訓項目
1)所有電機缺相，控制回路失效。
2)主軸電機及工作臺進給電機，無論正反轉均缺相，控制回路正常。
3)主軸正轉缺一相。
4)主軸正、反轉均缺一相。
5)主軸電機低速運轉制動電磁鐵 YB 不能動作。
6)進給電機正轉時缺一相。
7)進給電機無論正反轉均缺一相。
8)控制變壓器缺一相,控制回路及照明回路均沒電。
9)主軸電機正轉點動與啟動均失效。
10) 控制回路全部失效。
11)主軸電機反轉點動與啟動均失效。。
12)主軸電機的高低速運行及快速移動電機的快速移動均不可啟動。
13) 主軸電機的低速不能啟動，高速時，無低速的過渡。
14) 主軸電機的高速運行失效。
15) 快速移動電動機，無論正反轉均失效。
16) 快速移動電動機正轉不能啟動。
SB-X62W萬能銑床智能培訓考核鑒定設備
一.概述
X62W萬能銑床智能培訓考核鑒定設備由多種電氣元器件組成各種電氣控制線路，智能答題器、網絡通訊模塊等組成的智能答題器和實訓考核臺等構成，集技能培訓與考核等功能為一體。故障點的產生采用計算機網絡技術，考核系統自動完成評分、恢復故障等功能，機床的工作原理及動作完全可以獨立進行�？梢栽�X62W萬能銑床智能培訓考核鑒定設備上進行各種電氣故障的檢查、排除的教學與實訓。
二.技術參數
1.電源：三相五線 AC380 V±10% 50 Hz；
2.最大功率≤500W；
3.配電柜材料：1.5mm厚度的冷軋鋼板；
4.電控柜外形尺寸：長×寬×高＝800×600×1700；
★（三）、無線智能考核系統
采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。
驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。
用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
四、萬能銑床智能培訓考核鑒定設備配置
|
序號 |
名稱 |
型號/規格 |
單位 |
數量 |
備注 |
|
1 |
電控柜 |
80cm×60cm×170cm |
臺 |
1 |
|
|
2 |
空氣開關 |
DZ47-60 10A |
只 |
1 |
|
|
3 |
按鈕 |
LA19-11 |
只 |
8 |
綠6只 紅2只 |
|
4 |
主令開光 |
LS1-1 |
只 |
2 |
|
|
5 |
指示燈 |
LS2-2 |
只 |
2 |
|
|
AD11-25/40 黃36V |
只 |
1 |
|
||
|
6 |
熔斷器 |
綠36V |
只 |
3 |
|
|
紅36V |
只 |
3 |
|
||
|
紅380V |
只 |
1 |
|
||
|
220V |
只 |
4 |
紅2只、黃、綠各一只 |
||
|
RT18-32 3P |
只 |
2 |
|
||
|
7 |
熱繼電器 |
RT14-20 1P |
只 |
2 |
|
|
JR36-20 0.35A |
只 |
3 |
|
||
|
8 |
變壓器 |
150W 380V/127V |
只 |
1 |
|
|
9 |
交流接觸器 |
150W 380V/36V |
只 |
1 |
|
|
CJ20-10 127V |
只 |
6 |
|
||
|
10 |
萬能轉換開關 |
LW5D-16/3 |
只 |
1 |
|
|
11 |
電阻 |
LW6D-2/B066 |
只 |
1 |
|
|
20W 100Ω |
只 |
2 |
|
||
|
12 |
三相電動機 |
JW5014 帶接線排 |
只 |
3 |
一只帶離心器 |
|
13 |
電壓表 |
6L2 450V |
只 |
1 |
|
|
14 |
故障板 |
A6368 |
塊 |
1 |
|
|
15 |
無線智能答題器 |
|
塊 |
1 |
|
五、實訓項目：
1)主軸電機正、反轉均缺一相，進給電機、冷卻泵缺一相，控制變壓器及照明變壓器均沒電。
2) 主軸電機無論正反轉均缺一相。
3) 進給電機反轉缺一相。
4) 快速進給電磁鐵不能動作。
5)照明及控制變壓器沒電，照明燈不亮，控制回路失效。
6)控制變壓器缺一相，控制回路失效。
7)照明燈不亮。
8)控制回路失效。
9)控制回路失效。
10)主軸制動、沖動失效。
11)主軸不能啟動。
12)主軸不能啟動。
13)工作臺進給控制失效。
14)工作臺向下、向右、向前進給控制失效。
15)工作臺向后、向上、向左進給控制失效。
16)兩處快速進給全部失效。
SB-CA6140型普通車床智能培訓考核鑒定設備
一、概述
CA6140普通車床智能培訓考核鑒定設備由多種電氣元器件組成各種電氣控制線路，智能型答題器、網絡通訊模塊等組成的智能答題器和實訓考核柜等構成，集技能培訓與考核等功能為一體。故障點的產生采用計算機網絡技術，考核系統自動完成評分、恢復故障等功能，機床的工作原理及動作完全可以獨立進行�？梢栽�CA6140普通車床智能培訓考核鑒定設備上進行各種電氣故障的檢查、排除的教學與實訓。
二、技術參數
1.電源：三相五線 AC380 V±10% 50 Hz；
2.最大功率≤650W；
3.配電柜材料：1.5mm厚度的冷軋鋼板；
4.電控柜外形尺寸：長×寬×高＝800×600×1700；
★（三）、無線智能考核系統
采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。
驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置�？筛鶕�(jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置�？筛鶕�(jù)用戶使用要求調整故障設置點的數量和故障設置類型。
所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。
用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
四、普通車床智能培訓考核鑒定設備配置
|
序號 |
名稱 |
型號/規格 |
單位 |
數量 |
備注 |
|
1 |
電控柜 |
80×60×170cm |
臺 |
1 |
|
|
2 |
空氣開關 |
DZ47-60 10A |
只 |
1 |
|
|
3 |
按鈕 |
LA19-11 |
只 |
3 |
紅1只、綠2只 |
|
4 |
主令開關 |
LS2-2 |
只 |
2 |
|
|
5 |
熔斷器 |
綠36V |
只 |
1 |
|
|
6 |
交流接觸器 |
紅36V |
只 |
2 |
|
|
220V |
只 |
4 |
紅2只 黃、綠各一只 |
||
|
RT18-32 3P |
只 |
2 |
|
||
|
RT14-32 1P |
只 |
2 |
|
||
|
7 |
變壓器 |
CJ20-10A 127V |
只 |
3 |
|
|
150W 380V/127V 36V |
只 |
1 |
|
||
|
8 |
熱繼電器 |
JR36-20 0.35A |
只 |
2 |
|
|
9 |
三相電機 |
JW5014 帶接線排 |
只 |
3 |
|
|
10 |
電壓表 |
6L2 450V |
只 |
1 |
|
|
11 |
故障板 |
A6368 |
塊 |
1 |
|
|
12 |
無線智能答題器 |
|
塊 |
1 |
|
四.實訓項目
1)全部電機均缺一相，所有控制回路失效。
2)主軸電機缺一相。
3)主軸電機缺一相。
4) M2、M3 電機缺一相，控制回路失效。
5)冷卻泵電機缺一相。
6)冷卻泵電機缺一相。
7)刀架快速移動電機缺一相。
8)刀架快速移動電機缺一相。
9)除照明燈外，其它控制均失效。
10)控制回路失效。
11)指示燈亮，其它控制均失效。
12)主軸電機不能起動。
13)除刀架快移動控制外其它控制失效。
14)刀架快移電機不啟動，刀架快移動失效。
15)機床控制均失效。
16)主軸電機啟動，冷卻泵控制失效，QS2 不起作用。
