2024年10月19日

電氣設備安裝調試技能實訓裝置,電氣安裝與維修實訓設備

SBDAZ-04A1電氣設備安裝調試技能實訓裝置

一、概述

電氣設備安裝調試實訓室設備主要設備有：低壓配電柜實訓裝置、電氣設備安裝調試技能實訓裝置滿足機電設備維修與管理、電力系統自動化技術、電氣自動化技術、機電一體化技術等相關專業學生實訓。電氣設備安裝調試技能實訓裝置、低壓配電柜實訓裝置、可根據實訓需要或工作任務的不同進行不同項目的組合、安裝和調試，適用于實訓教學或技能競賽，也可用于對相關行業人員進行專業培訓服務等。"電氣設備安裝調試技能實訓裝置"是根據國家職業資格培訓教材編審委員會編寫的《電氣設備安裝工》相關的技能培訓要求而研制的，可完成《電氣設備安裝工（初級）》、《電氣設備安裝工（中級）》的電氣照明設備安裝調試技能實訓，適合各職業院校的對電氣設備安裝工技能實訓教學，同時也是初級、中級電氣設備安裝工技能考核的鑒定設備。

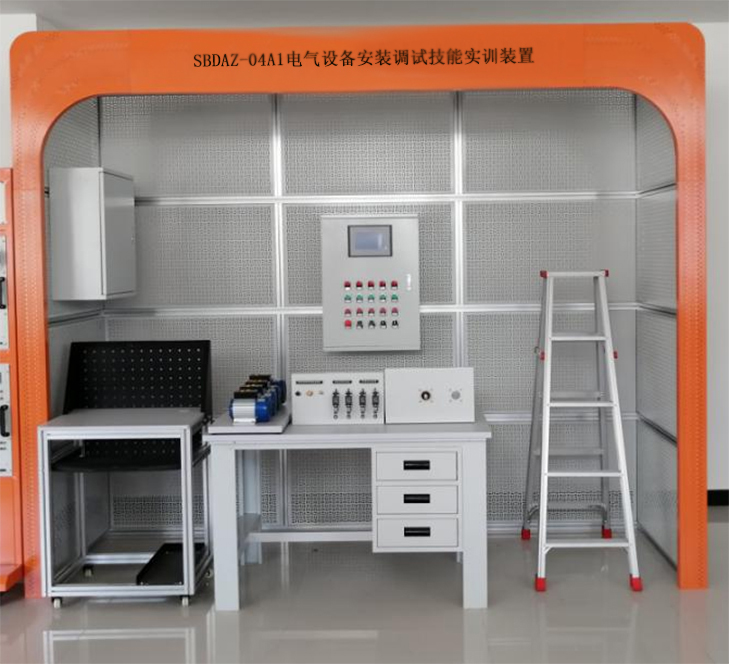

外形結構參考圖片

二、特點

該實訓設備在結構上以建筑模型（包含了室內配電箱的安裝、室內線管敷設及管內穿線、電氣照明典型線路施工、各種燈具的安裝與接線）為基礎，由室內配電箱的安裝、線管敷設、線管穿線、各種燈具的安裝、典型照明電路的安裝、吊扇的安裝及調試、防雷接地裝置的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。

1.配電箱采用小型室內配電箱，用于訓練學員對配電箱的安裝技能

2.電氣照明典型線路采用優質元器件

三、技術性能

1.輸入電壓：三相四線～380V±10% 50Hz

2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m

3.裝置容量：＜1.5kVA

4.外形尺寸：L3010×W1000×H2460mm

四、產品結構

該設備主要由模擬房、裝配桌、雙速電機模塊、交流異步電機模塊、電源電源箱模塊、電氣控制箱模塊、工具配件組成。

1、模擬房整體用鋁型材作骨架，中間用網孔板連接，方便安裝各種實訓配件和模塊。網孔板用2mm厚冷軋板數控沖孔折彎后，表面靜電噴涂；模擬房上方弧型設計，整體外形美觀大方，

2、裝配桌、模塊架用冷軋鋼板精數控精加工而成，表面靜電噴涂。裝配桌底部帶抽屜柜，結構穩固實用，外形美觀；模塊架內分多層可拆裝，可存放各種實訓模塊。

序號	名稱	規格/型號	單位	數量	備注（說明）	狀態
1	漏電型空氣開關	DZ47LE-32	只	1	3P+N	安裝在配電箱內
2	空氣開關	DZ47-63/C6	只	1	3P	同上
3	漏電型空氣開關	DZ47LE-32/C6	只	1	1P+N	同上
4	配電箱箱體	明裝	只	1

序號	名稱	型號與規格	數 量	狀態
1	單相電度表	DD862-2	1	散裝發出
2	單相閘刀開關	HK8	1	同上
3	拉線開關	4A/250V	1	同上
4	平燈頭	6A/250V	2	同上
5	園形插座	T3-10	1	同上
6	電流互感器	LQG-0.5	1	同上
7	墻壁開關座		2	同上
8	聲控開關	118-B30	1	同上

序號	名稱	型號與規格	數 量	狀態
1	低壓斷路器	DZ108-20/10	1	散裝發出
2	螺旋式保險盒	RL1-15/3A	3	同上
3	直插式保險盒	RT14-20/2A	2	同上
4	交流接觸器	CJX2-0910	3	同上
5	輔助觸頭	F4-22	3	同上
6	熱繼電器	R16B-20/3	1	同上
7	通電延時時間繼電器	ST3PA-B/380V（0-60S）	1	同上
8	時間繼電器座	PF-083A	1	同上
9	3H鐵殼按鈕		2	同上
10	行程開關	LX9-222	2	同上
11	行程開關	LX9-001	2	同上
12	倒順開關	K03-15	1	同上
13	大功率電阻		3	同上
14	二極管		1	同上
15	接線端子排	JF5-2.5/5	5	同上
16	三相鼠籠異步電動機	380V/Y/△180W	1	同上
17	走線槽		2米	同上

序號	名稱	規格/型號	單位	數量	備注（說明）	狀態
1	PVC管	Φ16	根	2	3米	散裝發出
2	PVC直通	Φ16	只	10		同上
3	PVC杯梳	Φ16	只	30		同上
4	扎帶	3×100mm	包	1	500只/包	同上
5	M4*20螺絲（帶帽）	200只/套	套	1	帶2只平墊、1只彈墊	同上
6	行線槽	3025	根	2	2米/根	同上
7	PVC線槽	40×20mm	根	2	3米/根（白色）	同上
7	PVC線槽	25×15mm	根	2	3米/根（白色）	同上
13	管卡	16U型	只	30		同上
14	自攻絲	Φ6×15mm	只	100		同上

序號	名稱	型號與規格	數 量	狀態
1	人字梯	1.5米高	1付
2	裝配桌		1張
3	模塊架		1張
4	臺虎鉗	5寸	1臺
5	鋼直尺	300mm	1把
6	水平尺	300mm	1把
7	電工刀		1把
8	無色護目鏡		1付
9	手電鉆	220V/500W正反調速開關	1把
10	鋼鋸架		1把
11	剝線鉗		1把
12	尖嘴鉗		1把
13	螺絲刀	一十各一	2把
14	塑料卡子及自攻螺絲		200套
