高級電工及技師維修電工實訓考核裝置

SBWXJS-02D型高級電工及技師維修電工實訓考核裝置

一、概述

高級電工及技師維修電工實訓考核裝置是根據勞動和社會保障部頒發的"工人等級標準"和"職業技能鑒定"的要求而設計的，它適用于《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控制線路，通過裝置配備的PLC可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，它能滿足技師技術及中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。

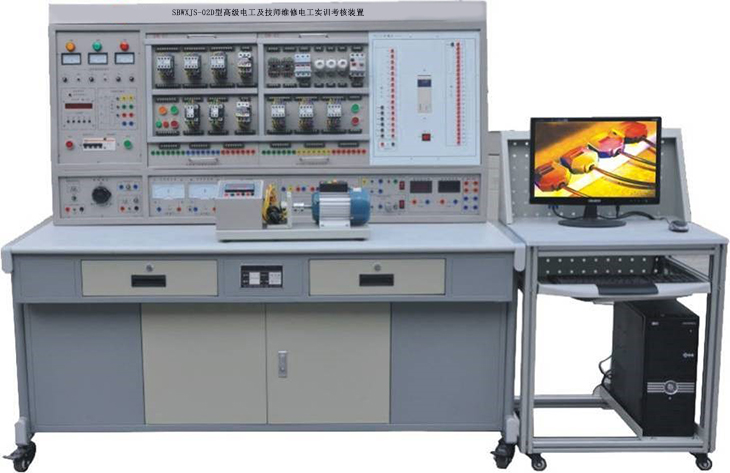

（參考圖）

二、高級電工及技師維修電工實訓考核裝置特點：

1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；

2.操作臺只需三相四線的交流電源，即可投入使用；

3.技能培訓用的控制線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除的技術要求；

4.裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；

5.所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；

6.通過走線槽進行走線，進行工藝布線訓練。

7.具有定時兼報警記錄儀，為學生實訓技能的考核提供一個統一標準。

三、技術性能：

1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz

2.工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃）海拔＜4000m

3.裝置容量：＜1.5KVA

4.重量：100Kg

5.外形尺寸：2100×700×1630mm3

6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。

四、高級電工及技師維修電工實訓考核裝置的基本配置及功能

(一) DW01電源、儀器控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。

具體功能如下：

1、主控功能板

(1) 三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；

(2) 設有450V指針式交流電壓表三只，指示電源輸入的三相電壓；

★(3) 無線智能考核系統

采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。

控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離，避免復雜連線干擾控制器，系統更加可靠。

驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。

手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。

手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。

可通過 PC機或平板電腦控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)

可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故障設置�？筛鶕�(jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共192 路故障設置�？筛鶕�(jù)用戶使用要求調整故障設置點的數量和故障設置類型。

所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。

用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。

2、交、直流電源

(1) 勵磁電源：直流220V/0.5A，具有短路保護。

(2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。

(3) 直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。

(4) 交流電源：

①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；

②、設有單相調壓器一組，可得到交流0～250V可調電壓；

③、控制屏設有單相三極220V電源插座及三相四極380V電源插座。

3、交、直流儀表

(1) 交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級。

(2) 交流電壓表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。

★(3)單相智能型功率、功率因數表

1）功率測量精度1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。

2)2.7寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。

3)負載類型：L、R、C。

4)測量精度：±0.5%+2。

5)抽樣率：5次/秒

6)工作溫度范圍：-20℃～+50℃。

7)上位機具有實時監視及關斷功能。

8)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠?qū)x表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

★(4)、智能型直流電壓表

1)測量范圍：0-1000V, 設置2V/20V/200V/1000V四檔量程，具有量程自動切換,超量程自動報警功能。

2) 2.7寸TFT液晶屏顯示四位測量值，具有超量程提示功能。

3)測量精度：±0.5%+2。

4)抽樣率：5次/秒

5)工作溫度范圍：-20℃～+50℃。

6)上位機具有實時監視及關斷功能。

7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠?qū)x表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

★(5)、智能型直流電流表

1)測量范圍：0-5A,設置 2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程報警功能。

2)2.7寸TFT液晶屏顯示四位測量值，超量程提示。

3)測量精度：±0.5%+2。

4)抽樣率：5次/秒

5)工作溫度范圍：-20℃～+50℃。

6)上位機具有實時監視及關斷功能。

4、整流二極管：IN5408四只。

5、電阻：三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。

6、功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

正弦波輸出幅度	≥10V
輸出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
頻率范圍	0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率
輸出幅度	電位器調節，正弦波輸出具有20db,40db衰減
方波占空比	可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
頻率計最高測量范圍	100MHz，自動換檔

（二）實訓桌：為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可放置掛件和實訓物品。

五、實訓項目

（一）工廠電氣、繼電接觸控制電路實訓

1. 三相異步電動機直接啟動控制電路

2. 三相異步電動機點動控制電路

3. 三相異步電動機自鎖控制電路

4. 三相異步電動機按鈕聯鎖正反轉控制電路

5. 三相異步電動機接觸器聯鎖正反轉控制電路

6. 三相異步電動機雙重聯鎖正反轉控制電路

7. 三相異步電動機工作臺自動往返控制電路

8. 兩臺三相異步電動機順序啟動、順序停轉控制電路

9. 三相異步電動機的兩地控制電路

10. 接觸器控制的Y-△控制

11. 時間繼電器控制的Y-△控制

12. 三相異步電動機單向啟動反接制動控制電路

13. 三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路

14. 三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路

15. 三相異步電動機正反轉啟動能耗制動控制電路

16. 單相鼠籠電動機電容啟動控制電路

17. 雙速交流異步電動機手動變速控制電路

18. 雙速交流異步電動機自動變速控制電路

19. 斷電延時直流能耗制動的Y-△啟動控制電路

20. 三相異步電動機正反轉能耗制動控制線路

21. 三相異步電動機正反轉啟動反接制動控制線路

22. C620型車床電氣控制線路

23. 電動葫蘆電氣控制

24. Y3150滾齒機控制電路

（二）PLC可編程控制器基礎電路實訓

1.與、或、非邏輯功能測試

2.定時器、計數器功能測試

3.跳轉、分支功能訓練

4.移位寄存器測試

5.數據處理功能訓練

6.微分、位操作測試

7.三層電梯控制

8.自動售貨機

9.機械手

10.自動門

11.天塔之光

12.全自動洗衣機

13.自動成型機

14.紅綠燈

15.裝配流水線

16.四路搶答器

17.音樂噴泉

18.軋鋼機

19.郵件分揀

20.物料分揀

21.多級傳輸

22.八段碼顯示

23.多種液體混合

24.雙面銑床

25.電鍍槽

26.交流電機正反轉控制

27.小車運動

28.攪拌站

29.汽車燈光控制

30.汽車火花塞點火控制

31.加工中心控制

32.隧道監控

33.自動扶梯

34.CA6140普通車床PLC改造控制

35.X62W萬能銑床PLC改造控制

36.T68臥式鏜床PLC改造控制

37.M7120平面磨床PLC改造控制

38.Z3050搖臂鉆床PLC改造控制

39.電動葫蘆PLC改造控制

40.Z35搖臂鉆床PLC改造控制

41.M1432A萬能外圓磨床PLC改造控制

（三）調速系統實訓

1. 變頻器功能參數設置與操作

2. 變頻器報警與保護功能

3. 多段速度選擇變頻調速

4. 外部端子點動控制

5. 控制電機正反轉運動控制

6. 控制電機運行時間操作

7. 瞬間停電變頻器參數設定

8. 外部電壓變頻調速

9. 外部電流變頻調速

10. 三相異步電動機的變頻開環調速

形測試點。設有安全隔離變壓器及飛車保護措施）。

（四）PLC與變頻器綜合應用實訓

1. PLC控制的三相異步電動機正反轉控制

2. PLC控制的三相異步電動機Y-△啟動控制

3. PLC控制的三相異步電動機降壓啟動控制

4. PLC控制的三相異步電動機能耗制動控制

5. PLC控制變頻器調速

（五）觸摸屏控制實訓

1.基于觸摸屏控制方式的基本指令編程練習

2.基于觸摸屏控制方式的LED控制

3.PLC、觸摸屏與變頻器通信控制

（六）機床電路智能實訓

1. CA6140車床電氣控制電路單元常見故障的檢查與排除（10個故障點，自動設故，智能考核）

1）主軸電機缺相，在進KM1觸點之前斷路；

2）主軸電機缺相，在KMM1觸點與FR1之間斷路；

3）控制回路失效，在FU1與TC之間斷路；

4）刀架快速移動電機缺一相，在FU1與KA2觸點之間斷路；

5）刀架快速移動電機缺一相，在KA2觸點與刀架快移電機之間斷路；

6）主軸電機，刀架快移，冷卻泵控制失效，變壓器TC與FU2之間斷路；

7）主軸電機、刀架快移、冷卻泵控制失效。熱電器FR1與FR2兩常閉觸點之間斷路；

8）主軸電機不能啟動，KM1線包到TC間斷路；

9）刀架快移、冷卻泵間控制均不能控制。按鈕SB1與SB2之間連線斷開；

10）冷卻泵控制失效，啟動按鈕QS2與KM1常開觸點之間開路；

2．X62W銑床電氣控制電路單元常見故障的檢查與排除（10個故障現象，自動設故，智能考核）

1）主軸電機正、反轉均缺一相，進給電機、冷卻泵缺一相，控制變壓器及照明變壓器沒電；

2）主軸電機起動缺相；

3）主軸電機無論正反轉均缺一相；

4）主軸電機無論正反轉均缺一相；

5）快速進給電磁鐵不能動作；

6）照明及控制變壓器沒電，照光燈不亮，控制回路失效；

7）控制變壓器沒電，控制回路失效；

8）除冷卻泵及主軸沖動外，其余控制均失效；

9）主軸沖動失效；

10）主軸制動失效；

11）主軸啟動失效；

12）工作臺進給控制及快速進給控制失效；

13）主軸運轉不能啟動；

14）主軸點軸只有點動，不能自鎖；

15）圓工作臺的進給控制及快速進給全失效；

16）圓工作臺控制開關SA1處于斷開位置時，進給控制向前、向下、向后、向上失效，進給沖動也沒有；

17）進給不能沖動；

18）工作臺向下、向右、向前移動沒有；

3、Z3040搖臂鉆床電氣控制線路實訓考核掛箱（10個故障現象，自動設故，智能考核）

故障編號	故障現象	故障編號	故障現象
1	機床不工作	6	立柱不能松開
2	機床不工作	7	立柱不能松開
3	主軸電機不能啟動	8	主軸箱不能保持松開
4	主軸電機不能啟動	9	主軸箱不能松開
5	搖臂不能上升	10	機床不能啟動

（七）電子實驗內容

數字基礎實驗

1. 晶體管開關特性、限幅器與鉗位器

2. TTL集成邏輯門的邏輯功能與參數測試

3. CMOS集成邏輯門的邏輯功能與參數測試

4. 集成邏輯電路的連接和驅動

5. 組合邏輯電路的設計與測試

6. 譯碼器及其應用

7. 數據選擇器及其應用

8. 觸發器及其應用

9. 計數器及其應用

10. 移位寄存器及其應用

11. 脈沖分配器及其應用

12. 使用門電路產生脈沖信號--自激多諧振蕩器

13. 單穩態觸發器與施密特觸發器--脈沖延時與波形整形電路

14. 555時基電路及其應用

數字綜合實驗

15. D/A、A/D轉換器

16. 智力競賽搶答裝置

17. 電子秒表

18. 三位半直流數字電壓表

19. 數字頻率計

20. 拔河游戲機

21. 隨機存取存儲器2114A及其應用--綜合性實驗

模擬部分實驗

（1）常用電子儀器的使用

（2）晶體管共射極單管放大器

（3）場效應管放大器

（4）負反饋放大器

（5）射極跟隨器

（6）差動放大器

（7）集成運算放大器指標測試

（8）集成運算放大器的基本應用(Ⅰ)-模擬運算電路

（9）集成運算放大器的基本應用(Ⅱ)-波形發生器

（10）集成運算放大器的基本應用(Ⅲ)-信號處理（有源濾波器）

（11）集成運算放大器的基本應用(Ⅳ)-信號處理（比較器）

（12）低頻功率放大器(Ⅰ)-OTL功率放大器

（13）低頻功率放大器(Ⅱ)-集成功率放大器

（14）RC正弦波振蕩器

（15）LC正弦波振蕩器

（16）函數信號發生器的組裝與調試

（17）電壓-頻率轉換電路

（18）直流穩壓電源(Ⅰ)-串聯型晶體管穩壓電源

（19）直流穩壓電源(Ⅱ)-集成三端穩壓器

（20）晶閘管可控整流電路

（21）應用實驗-溫控電路

（22）綜合實驗-使用運放組成多用表的設計與調試

六、總體配置表一

序號	名稱	單位	數量	備注
1	維修電工實訓考核臺架	臺	1	外形尺寸：1680mm×700mm×1630mm ；材料：鋼木結構；符合國家相關環保要求；輸入電壓：AC 380 V±10% 50 Hz 三相五線；容量：＜1.5 kVA；實 驗 屏：用于掛置實訓單元掛板
2	電氣控制實訓單元掛箱及電機	塊	1	DW-05	電工技能實訓組件（五）
		塊	1	DW-06	維修電工實訓組件（一）
		塊	1	DW-07	維修電工實訓組件（二）
		塊	1	DW-08	維修電工實訓組件（三）
		塊	1	DW-09	維修電工實訓組件（四）
		塊	1	SB006	CA6140型車床電路智能化實訓考核掛箱
		塊	1	SB008	X62W型銑床電路智能化實訓考核掛箱
		塊	1	SB009	Z3040搖臂鉆床電氣控制線路實訓考核掛箱
		臺	1	SBDJ02	三相鼠籠電動機AC380V（Y）
				SBDJ03	三相鼠籠電動機AC380V（Y/△,帶速度繼電器）
				SBDJ04	雙速異步電動機AC380V（△/YY）
3	變頻器實訓掛箱	套	1	三菱FR-E740 0.75KW變頻器，帶有RS485通訊接口及BOP操作面板。
4	工業觸摸屏模塊	塊	1	配有昆侖通態7英寸觸摸屏； DC 24V供電，彩色觸摸屏 ,配有通信下載編程電纜，觸摸屏與變頻器通信電纜，觸摸屏與PLC通信電纜，觸摸組態軟件。
5	PLC主機掛箱	套	1	配三菱FX3U-48MR主機，集成數字量I/O（24路數字量輸入，24路數字量輸出），SC-09通訊編程電纜及轉接輸入輸出口、開關等。
6	PLC虛實結合控制實訓模塊	套	1	三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路、隧道監控、自動扶梯、機床電路改造等模擬控制實訓，指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。
7
8	電機導軌及光碼盤測速系統	1	套	含光碼盤測速系統（配有高精度光電編碼器）一套，電機導軌1幅，道軌平整度好，無應力變形，同心度好。
9	無線智能考核系統	1	套
10	SC-09通訊編程電纜	1	根	用于PLC主機與PC機通訊
11	工控組態軟件	1	套
12	PLC仿真實訓軟件			（1）通過PLASH虛擬環境實時顯示PLC的運行狀態 （2）PLC編程訓練、PLC程序編寫測試等功能（3）實現PLC運行模擬，對錯誤程序進行檢查
13	電工連線	套	1	20根：長1000mm 黃6條、綠6條、紅6條、黑2條； 10根：長600mm 黃2條、綠2條、紅2條、藍2條、黑2條。
14	電子技術實驗系統	套	1
15	常用工具	套	1	一字螺絲刀1把；十字螺絲刀1把；斜口鉗1把。
16	實驗說明書	套	1	指導學生實訓
17	電腦桌	張	1	糾錯鋼鋁結構，裝有4只萬向輪，配有電腦顯示器后靠檔板及主機箱，并配有鍵盤托。
18	示波器	臺	1
19	機械手	臺	1	機械手由單干氣缸、雙桿氣缸、旋轉氣缸、夾爪氣缸、電磁閥、磁性開關等組成，（共一臺）
20	物料分揀	臺	1	物料分揀由單干氣缸、電感傳感器、電容傳感器、光電傳感器、三相異步電機、鈑金、加工件等組成（共一臺）
21	配套教學資源	套	1	附件

表二、維修電工電氣控制實訓考核掛箱配置說明表

序號	名稱	單位	數量	備注
1	DW-05電工技能實訓組件	套	1	提供兩組90Ω×2/1.3A磁盤電阻；一組900Ω×2/0.41A磁盤電阻。
2	DW-06維修電工實訓組件（一）	套	1	提供電容器2只、交流電磁閥1只、交流接觸器1只、熱繼電器3只
3	DW-07維修電工實訓組件（二）	個	1	提供空氣開關1只、3P熔斷器2只、交流接觸器3只。
4	DW-08維修電工實訓組件（三）	個	1	提供通電延時時間繼電器2只、斷電延時時間繼電器1只、行程開關4只、各種顏色的按鈕6只
5	DW-09維修電工實訓組件（四）	只	4	提供交流接觸器4只
