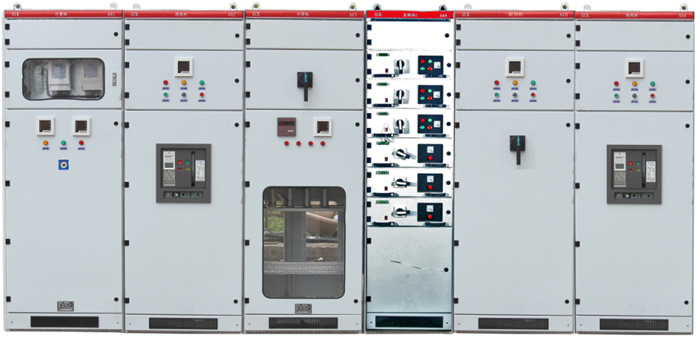

SB-GPD2C智能低壓配電實驗系統
|
序號 |
名稱 |
型號 |
尺寸 |
單位 |
數量 |
|
1 |
計量控制實訓柜 |
GCK |
600×800×2200mm |
臺 |
1 |
|
2 |
進線控制實訓柜 |
GCK |
600×800×2200mm |
臺 |
2 |
|
3 |
電容補償實訓柜 |
GCK |
600×800×2200mm |
臺 |
1 |
|
4 |
出線控制實訓柜 |
GCK |
600×800×2200mm |
臺 |
1 |
|
5 |
聯絡柜 |
GCK |
600×800×2200mm |
臺 |
1 |
|
6 |
負載柜 |
|
900×800×1000mm |
臺 |
1 |
|
7 |
工廠供配電自動化控制系統 |
監控后臺 |
|
套 |
1 |
一、概述：
1、智能配電實驗系統由智能配電成套設備和計算機監控系統構成，智能配電成套設備包括進線柜、計量柜、電容補償柜、出線柜及三相阻感性負載，成套設備全部采用主流品牌的智能萬能式斷路器、智能塑殼斷路器、智能儀表，智能無功補償控制器等供配電系統先進的智能配電設備，并與計算機監控系統構成供配電智能監控系統。
2、智能低壓配電實驗系統是根據《配電技術》、《繼電保護技術》、《建筑供配電》等課程教學內容，結合實際配電系統而設計的實訓教學設備，設備含多種GCK低壓電氣控制柜組成多種配電線路，0.4 KV電壓等級的配電柜。改變了屏式演試模式，貼近工程現場。
3、智能低壓配電實驗系統（雙回路供電）是由進線柜、計量柜、補償柜、低壓出線柜、聯絡柜（橋內接線方式）、負載柜組成。采用柜式供配電系統，可以使學生建立起良好的職業習慣，全面掌握安全操作要領。
4、適用于電力、電氣、自動化、建筑電氣、工民建等電專業及非電專實訓教學。具有：
⑴全面性，能夠使學生對供配電系統的一、二次系統有比較全面的了解，熟悉配電設備的供配電方式；
⑵系統性，真實反映供配電系統的結構；
⑶實操性，以較真實的工作現場，達到現場教學的目的，在提高學生動手能力的基礎上，加深對理論知識的理解；
⑷安全性，在進線柜前段增加漏電斷路器，成套設備具有短路、過載等保護方式。開門斷電控制，為保證安全，除計量柜外，所有柜體配有開門斷電的繼電控制裝置。
⑸示教性，配電成套裝置柜體全部開有觀察窗，使學生在保證安全的基礎上觀察到設備的元件、工作狀態和大部分主接線。
二、設備的功能和實訓項目
智能低壓配電實驗系統包含不同的低壓配電柜，覆蓋了常見的低壓供配電的配置。
柜體安裝方式為整體安裝方式。進出線方式為上（下）進出線。
低壓柜采用分段式母線連接方式，與下引母線和引出排進行軟連接，學生可以完成隔離開關、斷路器、接觸器、電流互感器、儀表、補償電容、其他控制電器、母線的拆裝與連接和操作。
部分實訓項目：
1、 配電系統運行方式實訓
2、 低壓配電設備的倒合閘操作實訓
3、 雙回路供電及聯絡柜操作實訓
4、 互感器實訓
⑴ 電流互感器接線方式
⑵ 有功、無功電度表的接線實訓
⑶ 多功能綜合儀表接線實訓
⑷ 抄表實訓
4、開關電器實訓
⑴低壓框架斷路器的原理與接線
⑵低壓塑殼斷路器的原理與接線
⑶隔離開關的原理與接線
5、手動功率因數補償實訓
6、自動功率因數補償實訓
7、低壓配電線路分級保護實訓
8、接地保護實訓
9、0.4KV照明系統配電實訓
10、0.4KV動力系統配電實訓
11、母線聯絡柜倒閘實訓
12、安全操作規程培訓
13、供配電工、維修電工職業技能鑒定考核訓練
三、技術參數
⑴使用環境條件
1、周圍空氣溫度不高于+40℃，不低于-5℃,在24小時內平均溫度不高于+35℃。
2、相對濕度在最高溫度+40℃時不超過50%,在較低溫度時允許有較高的相對濕度，如+20℃時為90%；
3、空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃；
4、無顯著搖動和沖擊振動的場合，垂直安裝，傾斜度不應大于5度；
5、海拔高度不超過2000米；
6、成套設備適用于以下溫度運輸和儲存；-25℃至+55℃。在短時間內（不超過24小時）不超過+70℃。
⑵主要技術參數
①、額定絕緣電壓：直流660V
②、額定工作電壓：交流380V
③、輔助電路額定工作電壓：交流380V、220V
④、母線額定電流：100A
⑤、分支母線額定電流：10~16A；
⑥、柜體尺寸：柜高：2000mm，柜寬：600mm（800 mm），柜深：800mm
⑶結構特征
①、柜體由薄鋼板沖壓成形，采用標準化設計，結構零-件通用性強，機械強度高。
②、柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。
③、柜體結構零件的表面保護層烤漆色澤美觀質量可靠。
④、機械聯鎖：GCK柜抽屜小室的門與斷路器或隔離開關的操作手柄設有機械聯鎖，只有手柄在分斷位置時門才能開啟以保證安全。
⑤、受電開關、聯絡開關（多回路供電時）及GCK柜的抽屜都具有兩個位置：接通位置及斷開位置。
四、主要配置、功能及主要性能、技術指標
|
序號 |
設備名稱 |
規格/型號 |
數量 |
用途 |
功能要求 |
主要性能及技術指標 |
|
1 |
進線柜 |
GCK |
2 |
總電源控制 |
1、附進線帶漏電空氣開關（板后操作）
2、主斷路器可以手動操作也可以電動操作
3、帶有進線電壓指示儀表
4、可以進行各相電壓轉換操作
5、有三相電流指示儀表
6、斷路器板前操作
7、設備帶有前后有隔離保護鋼板
8、前后開有觀察窗
9、進線方式：上下均可進出線 |
1、斷路器：NA1-1000/3P/630A（正泰）
2、綜合顯示儀表（數顯式）：PY194E-2S4帶通訊接口
3、空氣開關（帶漏電保護）：DZ20LE
4、互感器：BH-0.66 |
|
2 |
計量柜 |
GCK |
1 |
電能
計量 |
有功功率顯示
無功功率顯示
有功電能計量
無功電能計量
綜合顯示儀表
電壓顯示
電流顯示
前后開有必要的觀察窗 |
電流互感器：BH-0.66
三相四線有功電度表：DTS196
三相四線無功電度表：DXS196
有功功率顯示：6L2-KW
無功功率顯示：6L2-VAR
綜合顯示儀表（數顯式）：PY194E-2S4 |
|
3 |
補償柜 |
GCK |
1 |
功率因
數補償 |
手動控制功能
自動控制功能
補償電容自動放電功能
補償電容自恢復功能
前后帶有觀察窗
電容保護采用斷路器保護
功率因數顯示
前后開有觀察窗 |
補償電容器：BSMJ0.4
接觸器：CJ19
小型斷路器：DZ47
自動補償控制器：JKL5CF |
|
4 |
出線柜
（動力及照明柜
） |
GCK |
1 |
動力及照明控制 |
抽屜式，帶有機械連鎖機構，
帶有隔室
每個控制單元帶有斷電保護和電壓指示
每個柜體6支路（動力3個支路，照明三個支路），每支路控制電流20A |
塑殼開關：AAM1
接觸器：CJX4
電流表：數顯電流表 |
|
5 |
聯絡柜 |
GCK |
1 |
聯絡 |
連通或者切斷兩個主柜之間電源 |
正泰雙電源自動轉換開關NZ7-225H/4P/ 200A |
|
6 |
負載柜 |
小車式 |
1 |
動力、照明負荷 |
半開放式結構
負載小車帶單元控制
可移動，車輪帶自鎖裝置 |
（1）1.5KW三相異步電動機2臺
（2）3kW可調有功負載
（3）4kVar容性無功負荷
（4）負載各類型功率必須與必須匹配完成電容無功補償實驗 |
|
7 |
工廠供配電自動化控制系統 |
|
1 |
|
監控軟件功能：供配電系統“四遙”功能 |
計算機：研華工控機 IPC-610L：CPUE5300雙核/2G內存/500G硬盤/DVD光驅/ATX250W電源/2個千兆網口/8個USB2.0/6個COM口/4個PCI插槽。計算機監控系統要能夠?qū)崿F(xiàn)監控工況流程轉換，滿足計算機監控系統的工況流程轉換實訓要求。聯想專業液晶T2254A |

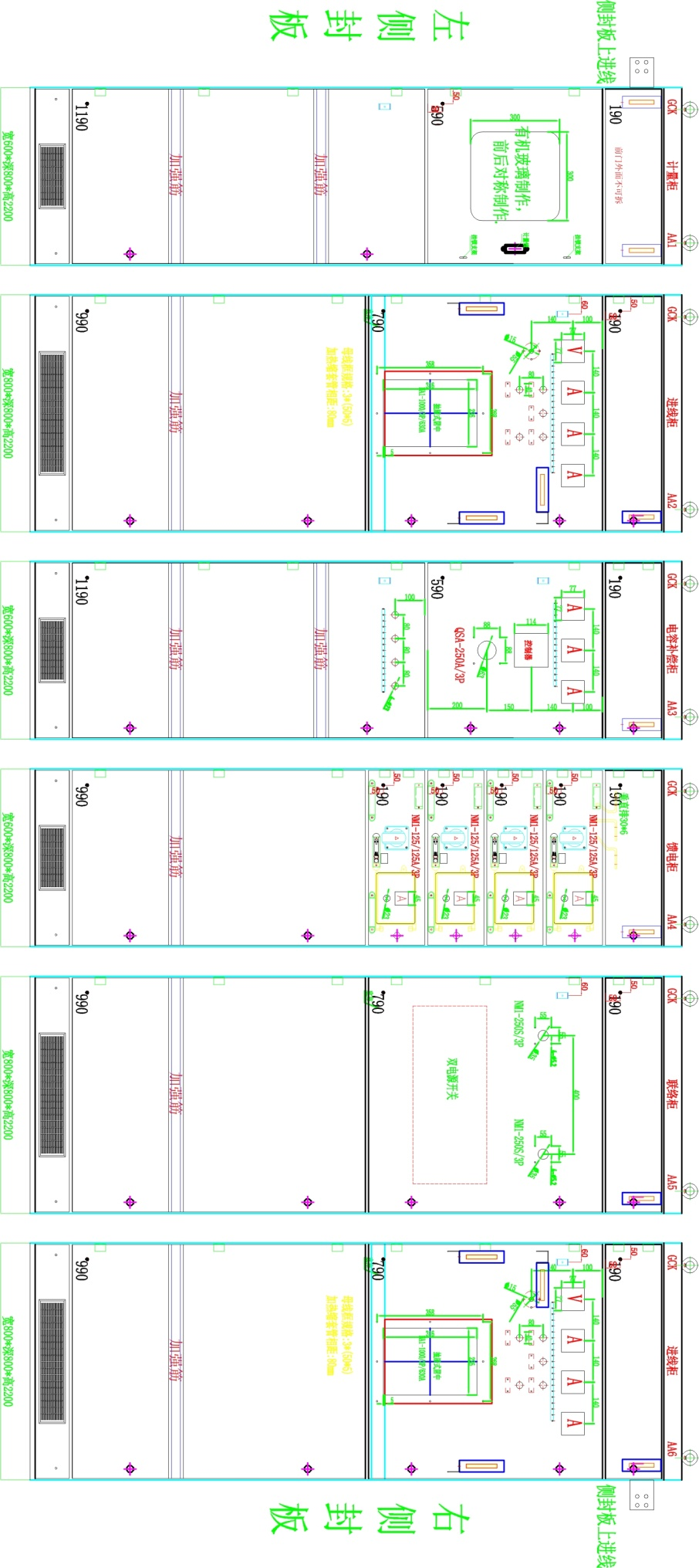

低壓系統圖
|
