[產品型號]：SBDT-1G [產品名稱]：電機拖動控制技術考核柜 [價格]：元 [在線客服]：

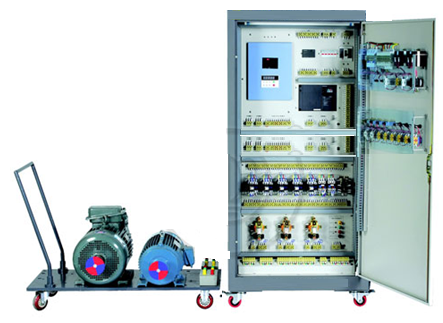

SBDT-1G電機拖動控制技術考核柜

一、概述

該裝置可完成"電工技術"、"工廠電氣控制"、"電機拖動及控制"等多門課程的電機啟動控制。裝置資源開放，以工業控制器及控制對象為主體，同時加入了現代控制新技術（變頻調速控制器、軟啟動器），可充分培養學生的實際動手能力。本裝置采用用標準配電柜為主體柜及Y系列2.0KW三相異步電動機，355W直流他例電機為控制對象。適用于職業類院校及各類職業教育培訓機構的實訓教學、考核鑒定。


二、特點

1.裝置采用標準配電柜為主體柜，正面柜門為兩扇對開式，一邊為電氣實訓電路的控制按鈕、信號指示燈和儀表，另一邊為空門，在操作時可打開此門觀測電氣的動作情況，該配電柜占地面積小，外形美觀；

2.裝置中配有實訓所需的各種低壓電器，如軟啟動器、變頻調速器、接觸器、熱繼電器等，電氣控制線路元器件都裝在電氣柜內部，配有布線槽、接線端子；通過端子學生可自行接線、布線，構建控制系統，實訓特征明顯；

3.柜門上的按鈕開關、指示燈都由學員自行布局安裝，控制柜和門的內側裝有接線端子排，學員只需要在端子排上接線；

4.配電柜和配套的電機，真實再現了工業現場電機多種控制系統，也可滿足對電氣故障分析及檢修訓練的要求；

5. 3D建模模擬實訓系統

模塊分為電工基礎、照明電路、儀器儀表、低壓電器、電力拖動、電子器件、電子技術、機床電路、PLC控制等100多個實訓內容，學�？梢愿鶕�(jù)學生學習進度選擇相應的訓練模塊進行訓練

三、技術性能

1.輸入電壓：三相四線～380V±10% 50Hz

2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m

3.裝置容量：＜7.5kVA

4.安全保護：漏電電流<30mA，安全符合國家標準

四、控制柜配備

1.柜體

左、右柜壁為雙層亞光密紋噴塑結構，冷軋鋼板、結實牢固。柜體后下側留有電源及電機接入端子，柜體底部設有四個萬向輪。

2.內部配置模塊

用走線槽把內部空間分隔為不同區域，布局合理，所有電氣元件接線端子均已引到專用端子排上，學生從端子排上接線/布線 ,貼近工業實際現場，實訓特征明顯。斷路器、熔斷器、啟動器、交流接觸器、中間繼電器、熱繼電器等按電氣設計要求合理分布于柜內。

五、實訓項目

（一）三相鼠籠異步電動機的啟動電路

1.三相異步電動機的點動控制電路安裝與維修

2.三相異步電動機的自鎖控制電路安裝與維修

3.按鈕/接觸器手動控制的三相異步電動機星－三角啟動電路安裝與維修

4.時間繼電器自動控制的三相異步電動機星－三角啟動電路安裝與維修

5.QX13-13自動控制的三相異步電動機星－三角啟動電路安裝與維修

（二）三相鼠籠異步電動機可逆控制電路

6.按鈕互鎖的三相異步電動機正反轉電路安裝與維修

7.接觸器互鎖的三相異步電動機正反轉電路的安裝與維修

8.復合互鎖的三相異步電動機正反轉電路的安裝與維修

9.工作臺自動往返行程控制電路的安裝與維修

（三）直流電機控制電路

10.電樞回路串電阻起動及調速

11.減壓起動及降低電源電壓調速

12.弱磁調速

13.直流電機的啟動，停止，換向

（四）工業新技術電機控制電路

14.電機軟起動器的認知

15.基于軟起動器的三相異步電動機的啟動電路的安裝與維修

16.電機變頻調速控制器的認知

17.基于變頻器控制的三相異步電動機的啟動調速電路的安裝與維修

18.直流電機的PWM調速。

附件一

電子電拖及自動控制技能鑒定仿真軟件（每臺配備一套）

一、軟件特點

1．在指導方針上，不以某專業或課程的教學大綱為依據，而是以國家維修電工職業標準為指導。

2．在系統定位上，不以理論性系統性為主線，而是以職業技能的訓練養成為主要任務。

3．在內容選擇上，不以驗證性的實驗為主要目的，而是以職業標準規定的技能點的仿真實訓為主線。

4．在媒體使用上，不以簡單的播放式動畫為主，而是側重于動畫編程、受訓者的參與交互性訓練上。

5．在表現形式上，不以實物照片而滿足，而是為追求最佳情景性效果采用三維建模技術。

6．在教學設計上，不以簡單完成某個技能為滿足而是圍繞該技能設置了諸如目的、原理、認識、結構、拆裝、布局、連線、操作、排故、考評等盡可能完備的模塊。

7．該軟件包含初級工與中級工、高級工全部12個實訓單元的研制工作，總共包含了近100多個實訓項目，基本覆蓋了電工、電子、電拖、維修電工、PLC等職業技能實訓和鑒定設備技術規范中所列出的主要技能項目。網絡版用于學生獨自仿真模擬練習，單機版用于老師教學實訓。
