SB-JTDM交通燈控制教學模型
一、產品概述
1.1 概述
"交通燈控制模型"由指示燈組件、數碼管組件、模擬路口組件等組成，可搭建成不同條件的路口交通燈模式，如十字路口、丁字路口等現場。能與PLC實驗平臺連接，滿足可編程控制器技術的教學、課程設計和畢業設計。

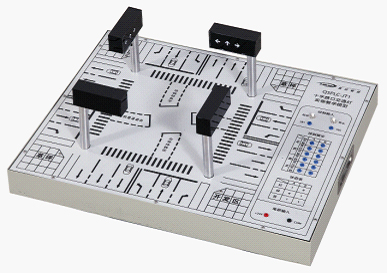

參考圖片（以實物為準）
1.2 特點
裝置接口開放，可擴展性強，可根據教學需求可以選配觸摸屏、PLC模塊等配合，完成人機界面等實驗。
二、性能參數
（1）輸入電源：AC 單相220V 50Hz
（2）輸出電源：DC 24V/4A
（3）外型尺寸：600mm×400mm×450mm
（5）整機容量：<0.5KVA
（6）重 量：<5Kg
（7）工作條件：
溫度：-10℃~+40℃
相對濕度：≤85%（25℃）
（8）安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、產品組成
產品由車輛模型、道路模型及交通指揮燈模型等部件組成；具有指示、控制、啟/停按鈕、手動/自動按鈕、行人呼叫按鈕、四方向紅/黃/綠燈指示模塊等功能（帶左轉彎指示燈）。
（1）模型具有交通燈模型，控制車輛的有紅、綠、黃三種，每個方向帶兩個數碼管，人行道指示燈由紅燈、綠燈和黃燈組成；
（2）模型具有東西和南北車道直行、左轉、右轉和人行道指示燈區域。
（3）模型具有各種指示燈、數碼管，采用易于更換設計；
（4）模型提供人行道指示燈有蜂鳴器和聲音輸出功能；
四、交通燈控制教學模型實驗內容
（1）主干道紅綠燈工作流程的程序編寫實訓；
（2）主干道紅綠黃燈工作流程的程序編寫實訓；
（3）主干道紅綠燈和人行道紅綠燈工作流程的程序編寫實訓；
（4）主干道紅綠黃燈和人行道紅綠燈工作流程的程序編寫實訓；
（5）主干道紅綠黃燈和數碼倒計時顯示工作流程的程序編寫實訓；
（6）主干道紅綠燈、數碼倒計時顯示和人行道紅綠燈工作流程的程序編寫實訓；
（7）主干道紅綠黃燈、數碼倒計時顯示和人行道紅綠燈工作流程的程序編寫實訓；
交通燈控制教學模型主要配置（單臺）：
|
名 稱 |
型 號 |
數量 |
單 位 |
|
|
PLC |
下載線 |
1 |
條 |
|
|
交通燈實訓模塊 |
|
1 |
臺 |
|
|
直流電源 |
24V 3A |
1 |
個 |
|
|
軟件 |
演示板原程序及三菱編程軟件 |
仿真教學軟件 |
1 |
套 |
|
工控組態軟件 |
||||
|
說明書 |
實驗指導書 |
1 |
冊 |
|
|
連接線 |
紅色 |
5 |
條 |
|
|
黑色 |
5 |
條 |
||
|
綠線 |
10 |
條 |
||
|
黃線 |
10 |
條 |
||
