SBDG-JNJD電工技能鑒定實訓裝置
產品概述:
電工技能鑒定實訓設備是依據國家人力資源與社會保障部《技工院校工學結合課程教學改革試點工作方案》設計,圍繞典型工作任務確定課程目標,選擇課程內容,制定專業教學計劃,根據國家職業標準中相關內容,將機電工學結合中有關"電氣維修技術"、"電力拖動技術"及"照明控制技術"通過工作任務的訓練有機結合在一起,實現將典型工作任務量化為多各子任務,循序漸進的貫徹以任務引領、項目驅動、模塊化教學的新理念,遵循教學規律,利用多媒體教學、網絡教學及情景化教學的先進手段,將復雜的知識點簡單化,深奧的理論點明晰化,貼近實際的企業工作內容與流程,將實訓車間與企業、實訓老師與企業職員、實訓內容與工作任務真正融合為一,達到工學結合教學目的。
該套設備采用國際慣用的萬能網孔板6邊桌設計,自由組合的新思路,學員可根據實訓項目的要求組合成相應的實訓電路,完成電力拖動線路、照明線路接線工藝的實訓,達到"教"、"培"、"考"目的,設備組合簡單使用方便布局科學整齊美觀,擴展升級容易。同時采用了彩色蝕刻新工藝、鋼制噴塑新工藝等先進工藝。適用于職業院校、技工學校等用于電工基本技能的實訓考核。
電工技能鑒定實訓平臺技術參數:
1、工作電源: 三相四線 AC380V±5% 50Hz
2、安全保護: 漏電保護(動作電流≤30mA),過流保護,熔斷器保護
3、額定功率: 2KW
4、環境溫度: -10℃~40℃
5、相對濕度: ≤85%
6、工作臺尺寸:2500mm(直徑)×775mm(高)、桌面為內切六邊形;
7、電氣固定方式:內螺紋膠粒

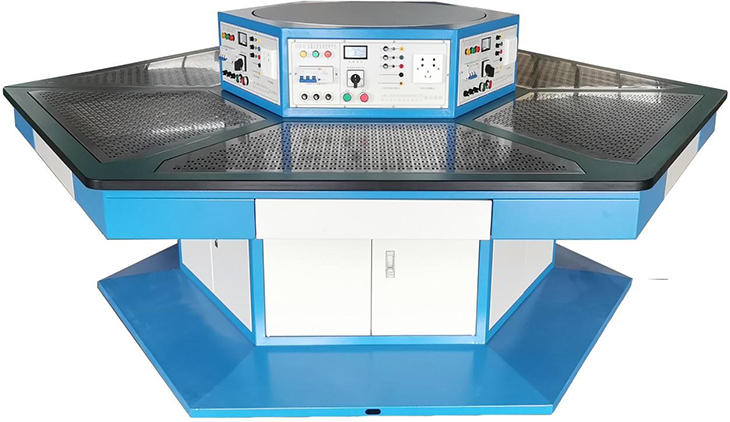

產品結構:
電工技能工作島由六邊形工作臺、六邊形電源控制屏及典型工作任務組成,能同時容納6名學生在設備上進行操作。
六邊形工作臺:桌體采用1.5mm厚的優質鞍鋼盒裝鋼板做骨架,經過機械加工成型,外表面噴涂彩色環氧聚塑,整機既堅固耐用,又美觀大方。工作臺分六邊六工位設計,每工位設置有多層抽屜式存儲柜,可放置工具、書本和配件材料。桌面為內切六邊形結構,采用25mm厚的實芯理化板,外表面貼防火板,經數控設備銑削加工成型,桌邊倒圓弧處理,每工位鑲嵌有T型網孔板,主體采用2mm厚的拉絲不銹鋼板加工成型,網孔應用德國的先進工藝,采用改進型蜂窩圓孔加工,配合專利的固定膠粒,整體設計規范、合理,使各類元器件在任何角度、任何方位都能輕松裝配、調整。工作臺直徑為2500mm,高度按人體工程學要求設計,為755mm。
六邊形電源控制屏:電源控制屏采用六邊形結構,與工作臺相對應?蚣懿捎30 R的半圓形鋁型材經過專用連接件組裝,頂面與底面采用1.2mm厚的優質鋼板連接。六個作業面均配置有實訓電源及主機控制系統,控制面板按鍵為薄膜輕觸式設計,具有漏電保護、短路保護功能。電源控制屏頂面采用10mm厚的鋁框包邊,內置有直徑為850mm的多角度公共操作平臺,公共操作平臺能360°旋轉,能做60°定位,平臺頂板采用10mm厚的鋁板加工成型,能載重約80Kg的典型工作任務。
工作電源:(1)輸入:三相 AC 380V ±10% 50HZ 三相五線;(2)固定交流輸出:三相五線 380V 接插式 2 組、220V 接插式 2 組、220V 插座式 4 組(3)可調直流輸出: 0~24V/2A 連續可調 2 組(帶有指針電壓、指針電流表實時監控電源變化)。
安全保護:漏電保護(動作電流≤30mA),過流保護,熔斷器保護;額定功率:2KW;環境溫度:-10℃~40℃;相對濕度:≤85%;工作臺尺寸:2500mm(直徑)×775mm (高)、桌面為內切六邊形;電氣固定方式:內螺紋膠粒。
電工技能工作島典型工作任務:
1、基本技能訓練:
①常用工具的使用及識別;
②電工識圖訓練;
③電工布線工藝;
④常用導線的連接和絕緣層的恢復;
⑤萬用表的認識與使用;
⑥兆歐表的認識與使用;
⑦鉗形電流表的認識與使用。
2、電力拖動實訓:
①三相異步電動機直接啟動控制;
②三相異步電動機接觸器點動控制線路;
③三相異步電動機接觸器自鎖控制線路;
④三相異步電動機Y-△啟動手動控制線路;
⑤三相異步電動機Y-△啟動自動控制線路;
⑥三相異步電動機接觸器聯鎖的正反轉控制線路;
⑦三相異步電動機按鈕聯鎖的正反轉控制線路;
⑧三相異步電動機雙重聯鎖的正反轉控制線路;
⑨三相異步電動機倒順開關控制的正反轉控制線路;
⑩四三相異步電動機能耗制動控制線路;
三相異步電動機反接制動控制線路;
三相異步電動機串電阻降壓啟動控制線路;
三相異步電動機多地控制線路;
工作臺自動往返控制線路;
接觸器控制的三相雙速異步電動機控制線路;
時間繼電器控制的三相雙速異步電動機控制線路;
學生自行設計電路的安裝、接線與調試。
3、儀表照明實訓:
①白熾燈照明電路的安裝;
②兩個開關控制一盞燈;
③兩地控制一盞燈;
④聲控開關控制照明電路;
⑤人體感應開關控制照明電路;
⑥觸摸延時開關控制照明電路;
⑦日光燈電路;
⑧電度表原理與接線;
⑧單相電度表的直接接線;
⑨單相電度表經電流互感器接線;
⑩住宅照明線路實訓。
器材配備
序號 |
名 稱 |
數量 |
單位 |
備 注 |
1 |
三相鼠籠式異步電動機 |
6 |
臺 |
AC380V/△ 180W |
2 |
三相鼠籠式異步電動機 |
3 |
臺 |
AC380V/Y 帶速度繼電器 180W |
3 |
三相雙速異步電動機 |
6 |
臺 |
AC380V/YY/△ 180W |
4 |
兆歐表 |
6 |
只 |
|
5 |
鉗形電流表 |
6 |
只 |
|
6 |
數字萬用表890B+ |
6 |
只 |
|
7 |
單相電度表 |
6 |
只 |
DD862-2 |
8 |
單相閘刀開關 |
6 |
只 |
HK8 |
9 |
拉線開關 |
6 |
只 |
4A/250V |
10 |
平燈頭 |
6 |
只 |
6A/250V |
11 |
園形插座 |
6 |
只 |
T3-10 |
12 |
電流互感器 |
6 |
只 |
LQG-0.5 |
13 |
墻壁開關座 |
12 |
只 |
|
14 |
聲控開關 |
6 |
只 |
118-B30 |
15 |
低壓斷路器 |
6 |
只 |
DZ108-20/10 |
16 |
螺旋式保險盒 |
18 |
只 |
RL1-15/3A |
17 |
直插式保險盒 |
12 |
只 |
RT14-20/2A |
18 |
交流接觸器 |
18 |
只 |
CJX2-0910 |
19 |
輔助觸頭 |
18 |
只 |
F4-22 |
20 |
熱繼電器 |
6 |
只 |
R16B-20/3 |
21 |
通電延時時間繼電器 |
6 |
只 |
ST3PA-B/380V(0-60S) |
22 |
時間繼電器座 |
6 |
只 |
PF-083A |
23 |
3H鐵殼按鈕 |
12 |
只 |
|
24 |
行程開關 |
12 |
只 |
LX9-222 |
25 |
行程開關 |
12 |
只 |
LX9-001 |
26 |
倒順開關 |
6 |
只 |
K03-15 |
27 |
日光燈管 |
6 |
只 |
Y210RR25/10W |
28 |
鎮流器 |
6 |
只 |
13W |
29 |
日光燈座 |
12 |
只 |
|
30 |
接線端子排 |
30 |
只 |
JF5-2.5/5 |
31 |
G形導軌 |
6 |
根 |
|
32 |
走線槽 |
6 |
米 |
|
33 |
螺絲 |
600 |
只 |
|
